5. L'unité de contrôle
L'unité de contrôle et le panneau de commandes contrôlent conjointement le chauffage.
L'unité de contrôle permet les fonctions suivantes :
a) Diagnostic des installations à l'allumage (contrôle de sécurité)
b) Diagnostic des composants durant tout le fonctionnement
c) Marche / Arrêt du chauffage via le panneau de commandes
d) Contrôle du processus de combustion
e) Mise en marche automatique de la ventilation après l'arrêt du processus de combustion
f) Arrêt automatique du chauffage en cas de panne d'un des éléments contrôlés, et/ou lorsque n'importe quel
paramètre excède la limite spécifiée (équilibre dans l'échangeur thermique, alimentation électrique, défaut de
flamme dans la chambre de combustion)
6. Fonctions du panneau de commandes
6.1 - Panneau de commandes
Ce panneau de commande est en option et permet
fonctions suivantes :
a/ allumer et éteindre le chauffage en mode manuel
b/ choisir de gérer l'appareil par la puissance de
chauffe ou par la température
c/ indiquer le mode de fonctionnement de l'appareil
par un voyant lumineux

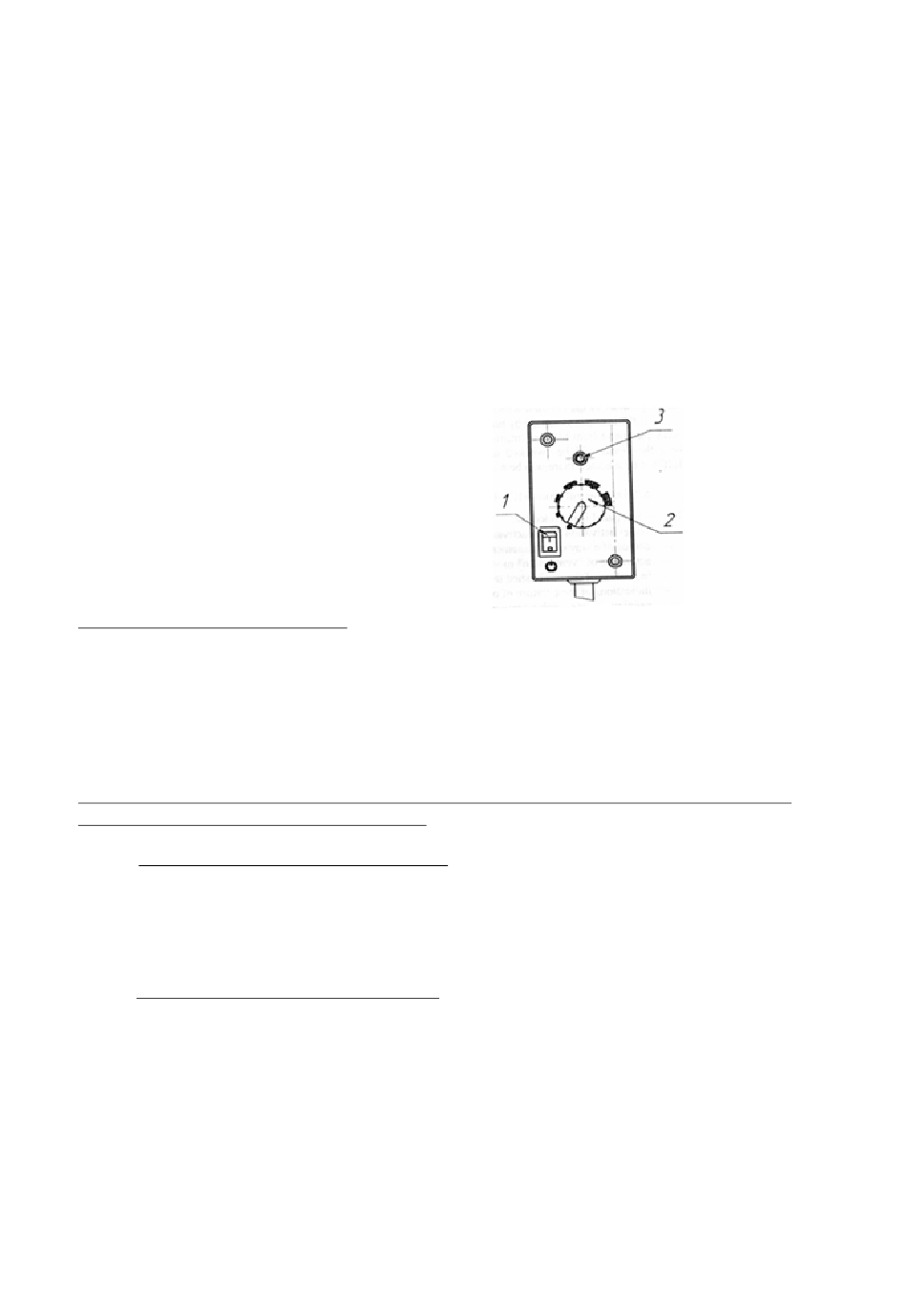

Description du panneau de commandes :
1/ interrupteur marche / arrêt
2/ potentiomètre qui permet de varier la capacité de chauffe de 0.8 à 2kW
3/ voyant lumineux qui permet d'indiquer :
S'il est allumé, que l'appareil est en fonctionnement (mode chauffage ou ventilation)
S'il clignote, qu'il signale une erreur (le nombre de clignotements correspond à un type d'erreur (voir tb 6.1)
S'il est éteint, que l'appareil est à l'arrêt
Caractéristiques de fonctionnement de l'appareil combiné avec d'autres unités de commande (le panneau de
configuration, le modem, le système de téléalarme) :
Si l'interrupteur est positionné sur « OFF » :
Et que l'appareil est demarré par une des autres unités, le voyant lumineux indique le mode de
a)
fonctionnement de l'appareil
En cas d'erreur, le voyant lumineux clignote tant que le chauffage n'a pas terminé son cycle de marche
b)
Le changement de n'importe quel paramètre se fait via les autres unités de commande
c)
Si l'interrupteur est positionne sur « ON » :
le voyant lumineux indique le mode de fonctionnement de l'appareil ( marche, arret, erreur)
a)
En cas d'erreur, le voyant lumineux clignote tant que l'interrupteur n'est pas positionné sur « OFF »
b)
Si le chauffage a été demarré via le modem ou le système de téléalarme, quand l'interrupteur sur le
panneau de configuration bascule de la position « OFF » à la position « ON », c'est le panneau de
configuration qui reprend le contrôle de tous les paramètres (le fonctionnement en illimité, le
fonctionnement sur mode puissance ou mode température du capteur externe).
Si le chauffage a été demarré via le panneau de commande, et que son fonctionnement est géré via le
modem, il est possible de fixer le temps de chauffe désiré.
Après le temps de chauffe désiré, l'appareil s'arrête. Si le temps de chauffe désiré est inférieur au
temps nécessaire à l'appareil pour chauffer, l'appareil s'arrête quand-même.
8 – PLANAR modèle 2D-12V & 2D-24V
« 10M » - à commander en option
