8.7 Installation du circuit électrique du chauffage
Les gaines de branchement doivent être raccordées au système de branchement du chauffage comme indiqué sur le
schéma 1. Lors du montage, assurez-vous que le circuit électrique soit bien fixé aux composants du véhicule (avec les
colliers). Il faut absolument éviter toute surchauffe, déformation ou écartement dans le circuit électrique.
Attention : enlevez le fusible avant l'installation
8.8 Installation du capteur dans la cabine
Le capteur dans la cabine mesure la température dans la zone où il est installé, et permet à l'appareil d'y maintenir la
température entre 15°C et 30°C. Le capteur s'installe dans la cabine à un emplacement pratique et facilement
accessible.
La longueur maximale du câble du capteur est de 5000mm. Après avoir installé le capteur, connectez-le à la prise XS4
du chauffage. Voir schéma 8.8 ci-dessous :

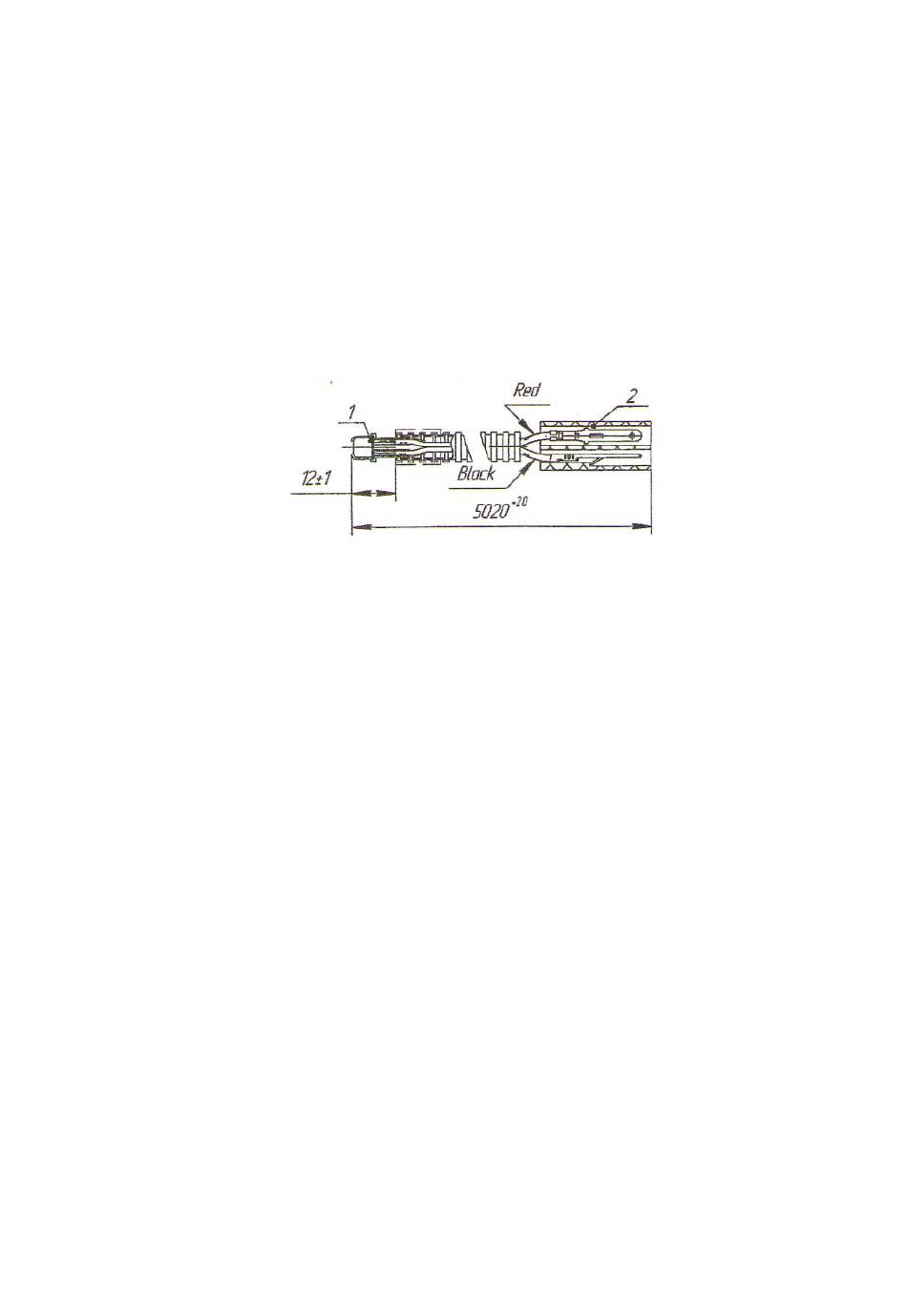

1 : microcircuit – 2 : connecteur
Schéma 8.8 – Le capteur dans la cabine
8.9 Installation de l'électrovanne :
L'électrovanne distribue le carburant au chauffage. Elle est installée devant la pompe à carburant et bloque
instantanément l'arrivée en carburant lorsque l'on arrête le chauffage.
Lorsque l'appareil est à l'arrêt, l'électrovanne est fermée, c'est lorsqu'elle reçoit une impulsion électrique que le col
de la vanne s'ouvre et permet le passage du carburant.
Lorsque la vanne n'est plus sous tension électrique, la vanne se ferme et bloque ainsi le passage du carburant.
9. Vérification post-installation
9.1 A l'installation, assurez-vous que :
- le tuyau et le système d'approvisionnement en carburant soient étanches et que tous les colliers soient bien serrés
- les raccords électriques entre les gaines et les éléments du chauffage soient sécurisés
9.2 Installez le fusible de 25A
9.3 Remplissez le carburant, vérifiez ensuite que la pompe soit bien étanche
9.4 Vérifiez que le chauffage fonctionne bien sur les 2 modes minimum et maximum :
Le processus de démarrage commence par la purge de la chambre de combustion. Le processus de combustion se
déclenche après la purge et le chauffage démarre.
9.5 Eteignez le chauffage. L'apport en carburant cesse, et arrête le processus de ventilation de la chambre de
combustion, l'échangeur thermique se déclenche.
9.6 Allumez le chauffage pendant que le moteur du véhicule tourne et assurez-vous que tout soit opérationnel
21 – PLANAR modèle 2D-12V & 2D-24V
