4
CONCEPTION
4.3.4 Protection contre les effets des systèmes se trouvant à proximité
4.4 Intégration dans la commande électrique
20 N O T I C E D ' I N S T R U C T I O N | deTec4 Core

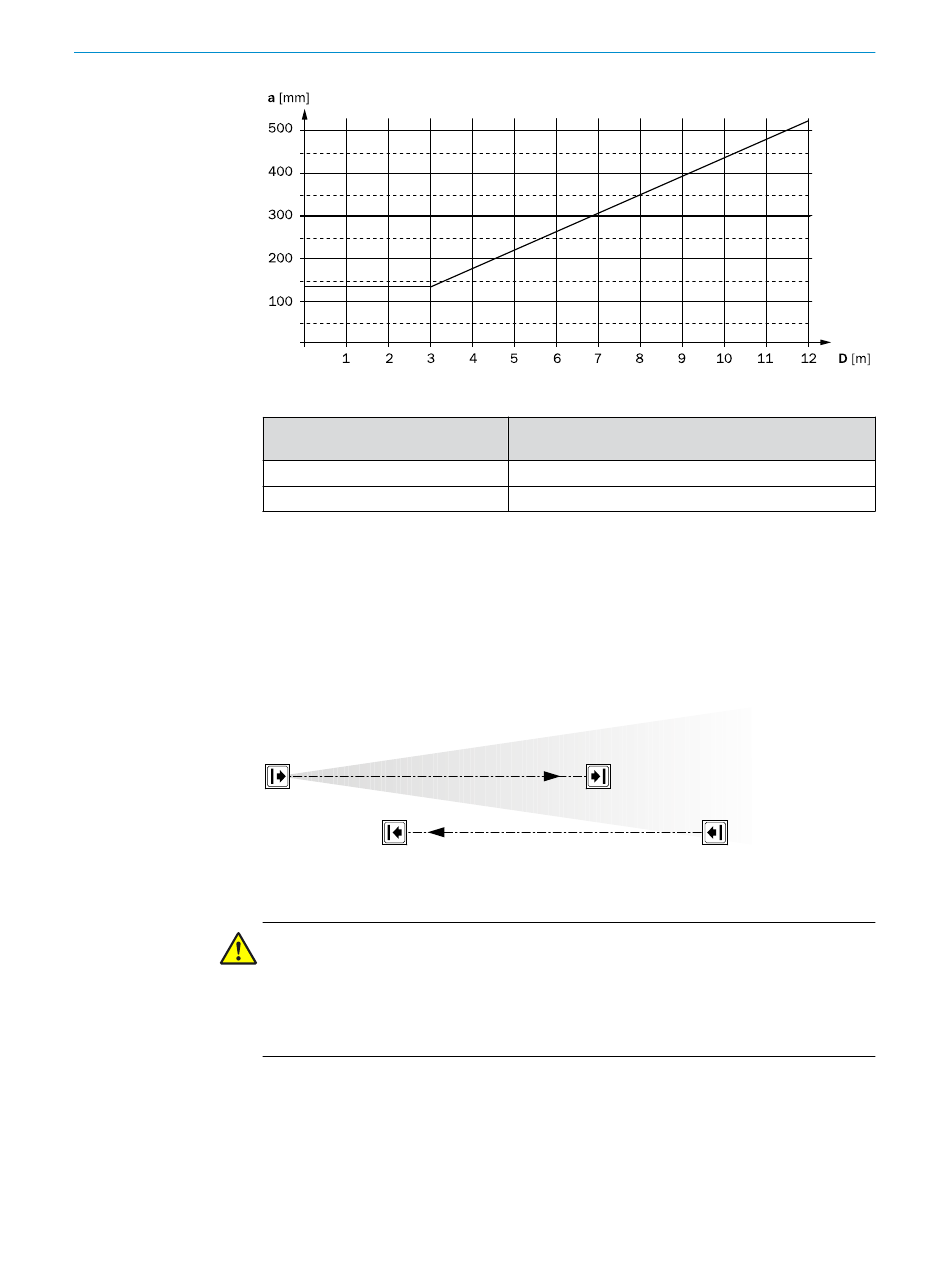

Illustration 10 : Diagramme de la distance minimale des surfaces réfléchissantes
Distance D [m]
Émetteur - Récepteur
D ≤ 3 m
D > 3 m
Tableau 1 : Formule de calcul de la distance minimale des surfaces réfléchissantes
Les rayons infrarouges de l'émetteur du système 1 peuvent influencer le récepteur du
système 2. Ceci peut perturber la fonction de protection du système 2. L'utilisateur
n'est donc plus en sécurité. Évitez ce type de situations de montage ou prenez les me‐
sures nécessaires, par ex. en installant des cloisons opaques ou en inversant le sens
d'émission d'un système.
Système1
Illustration 11 : Le sens d'émission des systèmes proches doit être opposé. L'émetteur du 2nd
système n'est pas influencé par les rayons du 1er système.
DANGER
Risque d'inefficacité du dispositif de protection
Si plusieurs systèmes de barrage immatériel de sécurité fonctionnent à proximité les
uns les autres, ils peuvent s'influencer mutuellement.
b Évitez cette situation.
Ce chapitre contient des informations importantes pour l'intégration dans la commande
électrique. Informations relatives aux étapes d'installation électrique de l'appareil :
"Installation électrique", Page
Calcul de la distance minimale a des surfaces réfléchis‐
santes
a [mm] = 131
a [mm] = tan (2,5°) × 1000 × D [m] = 43,66 × D [m]
Système 2
34.
voir
