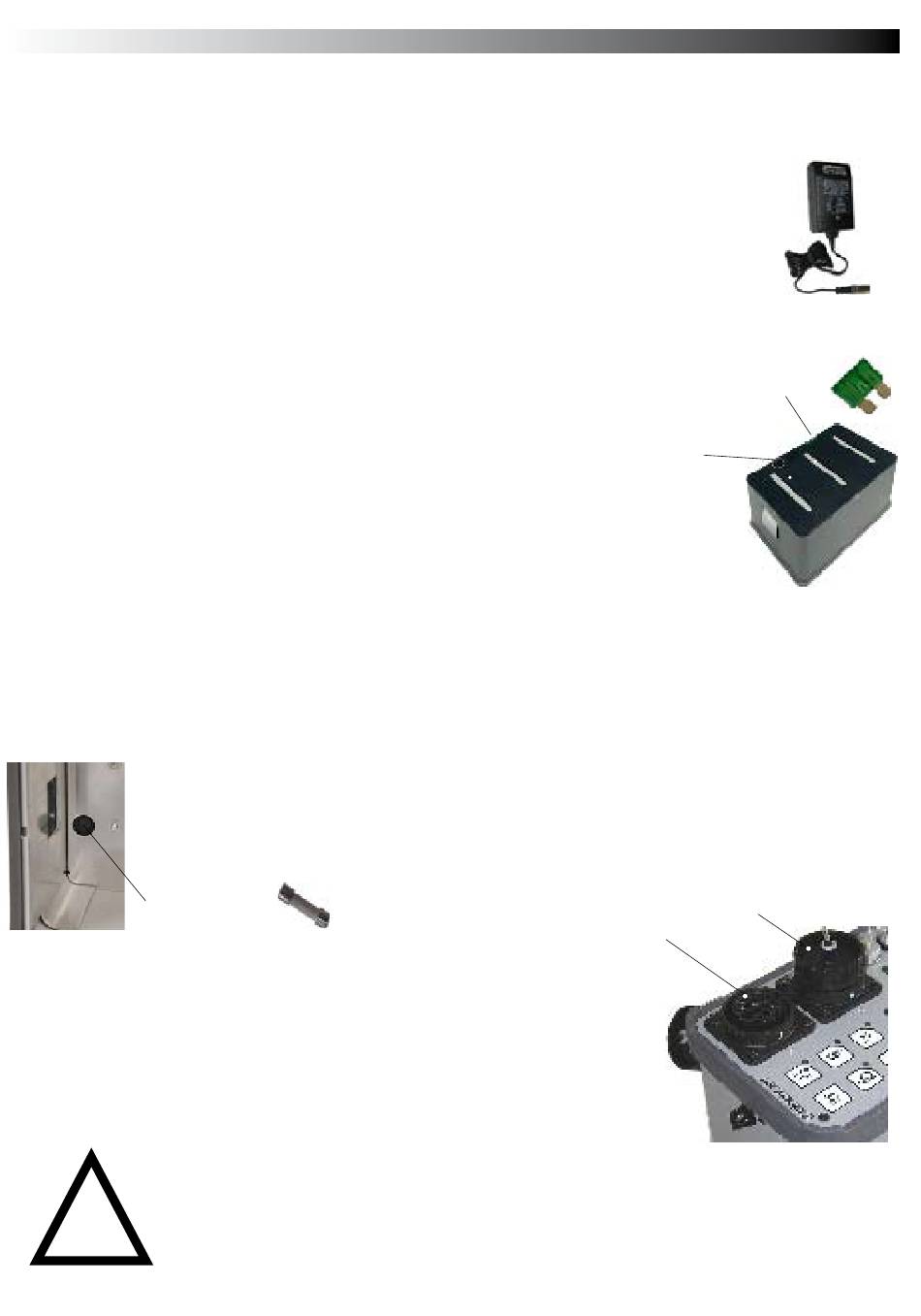

Charge de la batterie / Fusibles
Utilisez uniquement le chargeur rapide Elinchrom (Code 19293). Le chargeur est universel, il
s'adapte à toutes les tensions secteur (de 100 à 260 V). Pour recharger la batterie depuis le
générateur, il faut raccorder le chargeur sur la prise «15» (charge).
Signification des indicateurs lumineux du chargeur :
Rouge: La batterie est en charge (approx. 3 à 4 heures pour une charge complète).
Jaune: La charge de la batterie a atteint les 80%, la charge est bientôt terminée.
Vert:
La batterie est chargée.
Le Ranger RX peut être rechargé pendant son utilisation!
La batterie Electrolyte-Gel 12 V/7 Ah peut être rechargée à tous les niveaux
de charge, il n'y a pas d'effet de mémoire.
Les batteries usagées doivent être recyclées selon les lois en vigueur.
N'utiliser que les batteries fournies par Elinchrom.
Remplacement des fusibles
1. Fusible automobile de 30 A, il est situé sur le dessus de la batterie
(fusible de protection de la batterie et du système de charge des condensateurs).
2. Fusible de 4 AF, ø 5 x 20 mm à fusion rapide (fusible d'entrée de recharge de la batterie).
3. Fusible de 10 AF, ø 5 x 20 mm à fusion rapide, situé à l'intérieur du boîtier du
générateur (fusible principal d'alimentation de la lampe pilote).
4. Fusible secondaire de protection de la lampe pilote, situé à l'arrière des torches
Free Lite/Ranger A .
Le fusible est de 10 AF (à fusion rapide). En cas de fusion, retirer la tête du
support de fusible en exerçant une pression et une rotation de 30 degrés dans le
sens inverse des aiguilles d'une montre. Si la destruction se produit à nouveau,
vérifier la valeur du fusible (10 AF), si cette dernière est correcte, vous devez faire
vérifier ce matériel par un service technique Elinchrom.
Fusible 10AF
Code: 19038
Fiches de sortie pour les torches «16, 17»
Eteignez toujours le générateur avant de connecter une torche.
Enlevez le bouchon de sécurité et insérez la fiche de la torche dans
une des prises 16 ou 17 (un détrompeur positionne la fiche
correctement). Verrouillez la fiche par une rotation de celle-ci dans le
sens des aiguilles d'une montre.
Laissez toujours le bouchon d'étanchéité sur la prise non utilisée.
• Avant toute connection aux prises de sortie, éteignez le générateur!
!
• Les connecteurs à bayonnettes doivent toujours être verrouillés avant
utilisation!
Fusible auto 30A
Code: 19000
Fusible de charge 4AF
Code: 19035
Batterie
Code: 19290
17
16
19293
10
