Fixation Des Tuyaux; Raccords Quick-Connect; Type De Liquide De Refroidissement; Verification Finale - swiftech H20-120 Guide D'installation

ère

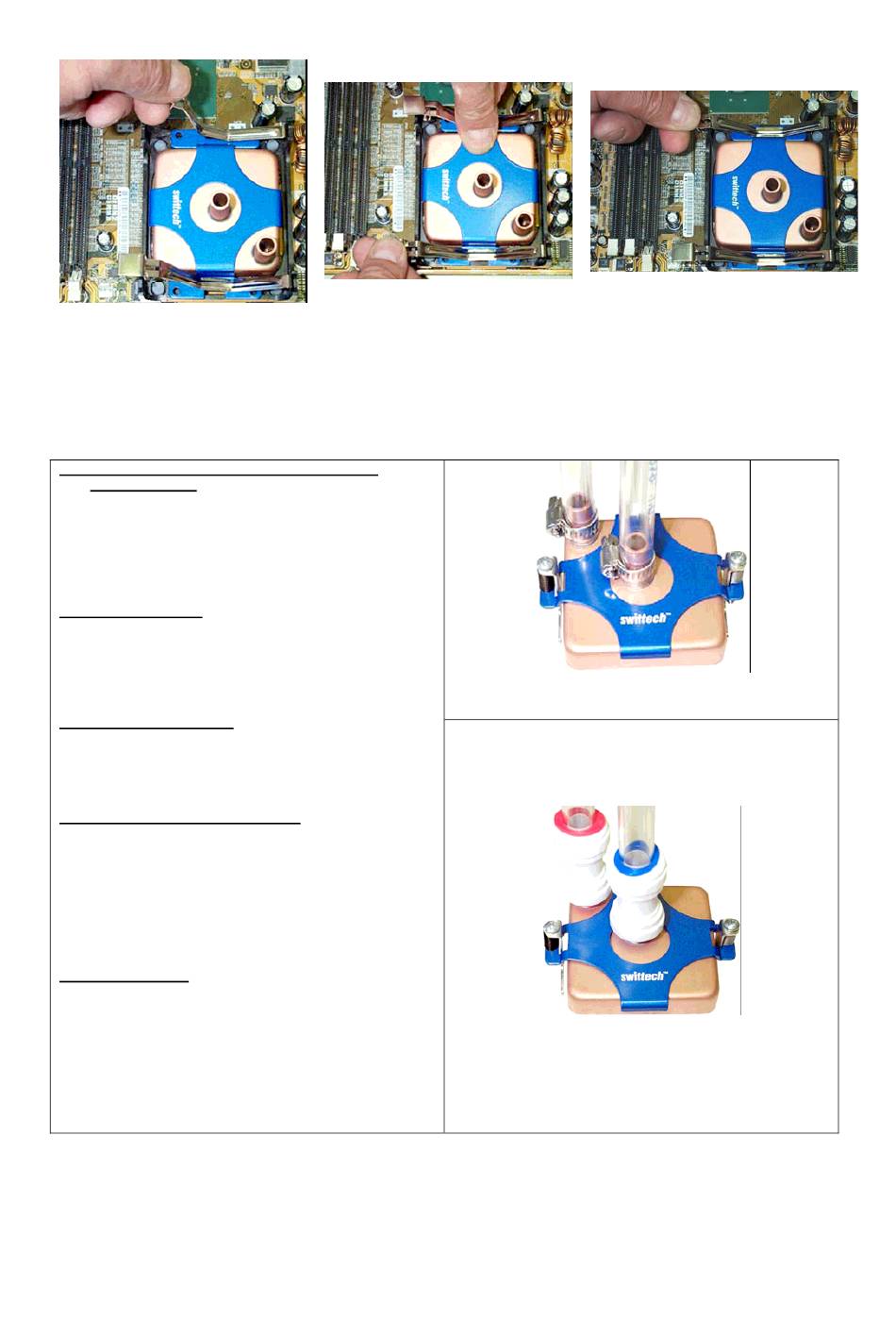

1 Etape
Posez le water-block à l'intérieur du
cadre de rétention en faisant attention à
bien le centrer. Préparez les 2 clips de
fixation pour l'étape suivante en glissant
simplement le crochet de chaque clip
dans les trous du cadre de rétention.
4. Connexion du /des water-block(s) au circuit de
refroidissement
Identifiez la direction du flux dans le circuit. Pour un
fonctionnement correct du MCW6000, le raccord situé au
centre du water-block DOIT ETRE UTILISE COMME
ENTREE.

5. Fixation des tuyaux

TM
Le water-block MCW6000
vis sans fin. Fixez les tuyaux comme dans l'image
dessous et serrez fermement.

6. Raccords quick-connect

TM
Le water-block MCW6000
raccords optionnels quick-connect.

7. Type de liquide de refroidissement

TM
Le water-block MCW6000
pure car il est entièrement fait en cuivre et ne nécessite donc
pas l'utilisation d'agents anti-corrosion. L'utilisation d'un
produit algaecide est pourtant recommandée dans tout
système de refroidissement liquide. L'additif HydrX
par Swiftech possède aussi cette fonction.
8. Vérification finale
Une fois l'installation terminée, il est toujours bien de vérifier
s'il n'y a pas de fuite dans le circuit avant d'allumer
l'ordinateur. Ne testez pas le water-block sous la pression
de l'eau de ville. Cela courbera la partie supérieure du bloc,
ce qui le rendra inutilisable et annulera la garantie.
La pression maximale admise pour le test est de 25 psi
(1.7 bar).
