3.4 Modification de la position du coffret de
commande
Le coffret de commande doit être tourné par rotations de 90 °.
Les positions possibles/autorisées et la procédure de change-
ment de la position du coffret de commande sont illustrées à la
fig. 2.
Procédure
1. Desserrer et retirer les quatre vis à tête hexagonale tout en
maintenant la tête du circulateur à l'aide d'une clé en T (M4).
2. Tourner la tête du circulateur dans la position requise.
3. Placer les vis et serrer en croix.
3.5 Isolation du corps du circulateur

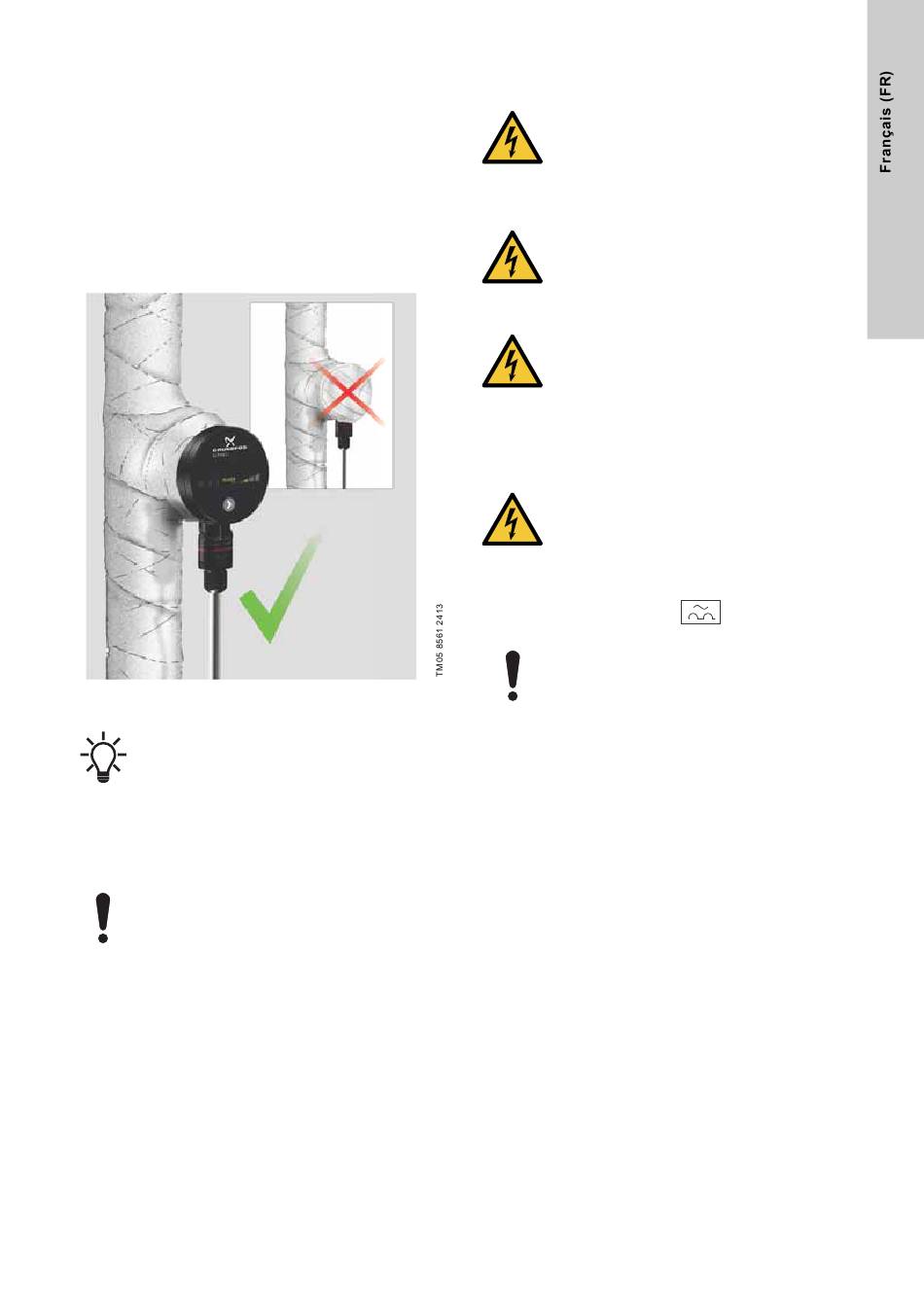

Fig. 4
Isolation du corps du circulateur
Limiter les pertes de chaleur du corps du circulateur
et de la tuyauterie.
Atténuer les pertes de chaleur du corps du circulateur et de la
tuyauterie en isolant ces parties. Voir fig. 4.
Une autre solution existe ; elle consiste à fixer des coquilles iso-
lantes de polystyrène sur le circulateur. Voir paragraphe
6.1 Description du
produit.
Ne pas isoler le coffret de commande, ni couvrir le
panneau de commande.
4. Installation électrique
DANGER
Choc électrique
Mort ou blessures graves
- Les branchements électriques doivent être réali-
sés par un électricien agréé conformément à la
réglementation locale.
DANGER
Choc électrique
Mort ou blessures graves
- Avant toute intervention sur le produit, couper l'ali-
mentation électrique. S'assurer que l'alimentation
électrique ne peut pas être réenclenchée acciden-
tellement.
DANGER
Choc électrique
Mort ou blessures graves
- Relier le circulateur à la terre.
DANGER
Choc électrique
Mort ou blessures graves
- Si la législation nationale requiert un disjoncteur
différentiel (RCD) ou équivalent dans l'installation
électrique, ou si le circulateur est connecté à une
installation électrique dotée d'un disjoncteur diffé-
rentiel (RCD) comme protection supplémentaire, il
doit au moins être de type A, en raison de la
nature du courant de fuite continu pulsatoire. Le
disjoncteur différentiel (RCD) doit être indiqué par
le symbole ci-dessous :
Le circulateur n'est pas un composant de sécurité et
ne peut pas être utilisé pour assurer la sécurité fonc-
tionnelle dans l'appareil final.
Le circulateur ne nécessite aucune protection moteur externe.
•
S'assurer que la tension d'alimentation et la fréquence corres-
pondent aux valeurs indiquées sur la plaque signalétique. Voir
paragraphe
7.1 Plaque
signalétique.
•
Brancher le circulateur à l'aide de la prise fournie comme illus-
tré à la fig.
4.1 Montage de la
Le voyant situé sur le panneau de commande signale la mise
sous tension.
prise.
5
