Montage
2. Installez le pont central.
Communication
Communication

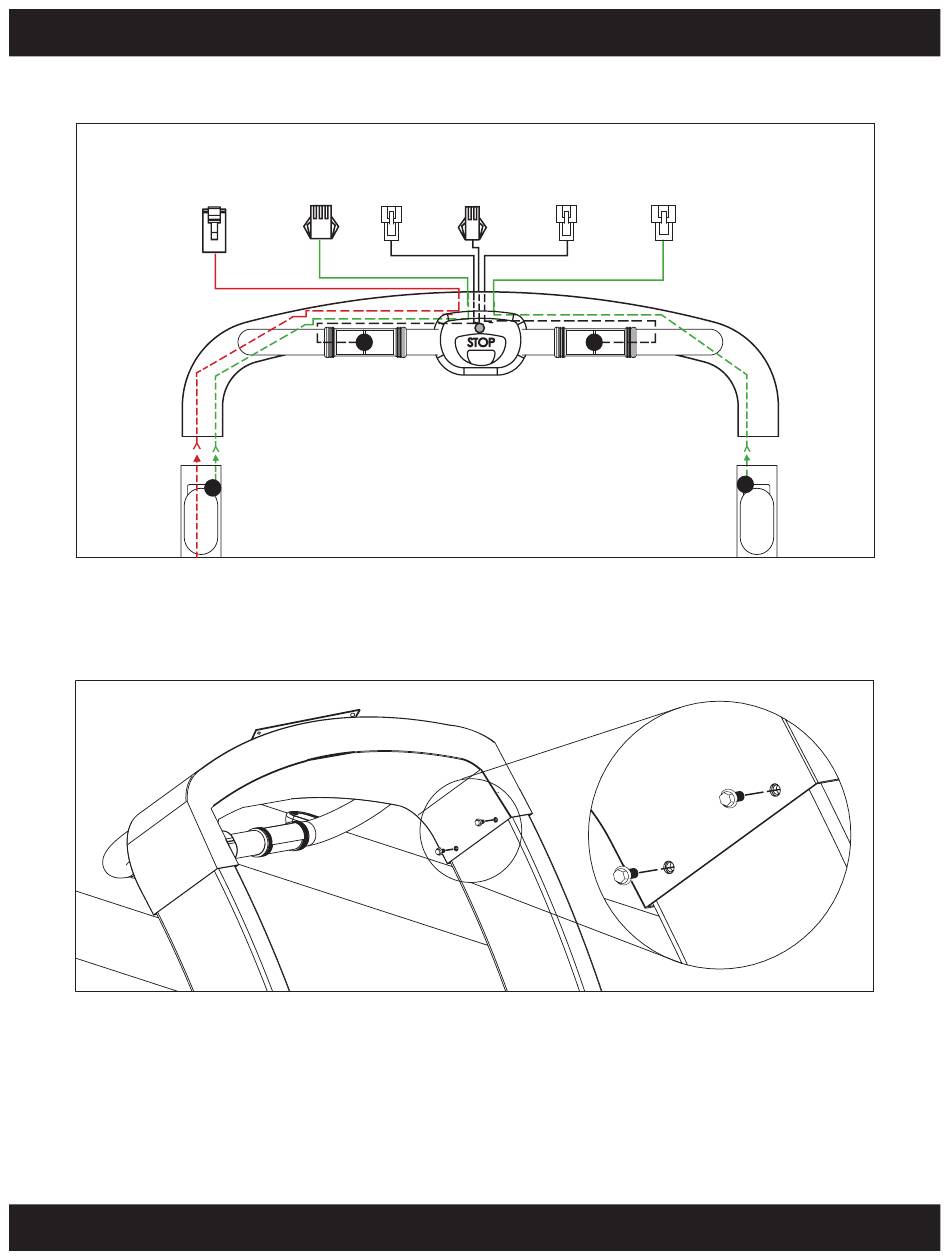

ÉTAPE 1
- Posez délicatement le pont central sur les montants verticaux et raccordez le câble de vitesse du
pont central au câble de vitesse sortant du montant vertical droit.
Ensuite, connectez les câbles d'inclinaison et de communication du pont central aux câbles correspondants
issus du montant vertical gauche.
ÉTAPE 2
- Alignez les trous du pont central avec ceux des montants verticaux gauche et droit.
En commençant du côté gauche, à l'aide d'une douille 9/16, fixez sans serrer les vis M10 x 20 mm (qté 2).
Répétez le processus pour le montant vertical droit.
REMARQUE : Veillez à ne pas pincer les câbles à l'intérieur des montants verticaux.
Une fois tous les boulons fixés, serrez fermement l'ensemble.
Ensuite, revenez aux boulons qui fixent les montants verticaux gauche/droit et serrez-les fermement.
SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT
Inclinaison
Fréquence
Prise
cardiaque
femelle,
Prise mâle,
RJ45
3 broches
2 broches
Inclinaison
Arrêt
d'urgence
Fréquence
Prise
cardiaque
femelle,
Prise mâle,
2 broches
2 broches
Vitesse
Prise mâle,
3 broches
Vitesse
3.4
