Variante D
12.5 Variante D
La sonde ballon tampon est branchée sur Z37.
La chaudière est commandée selon la température de consigne du ballon. La pompe de charge du ballon est
alimentée en X16 (UW) et fonctionne selon le signal de commande PWM modulant généré par X38. Elle ne
peut fonctionner que si la température de la chaudière est supérieure à 60°C.
Vous pouvez brancher des thermostats d'ambiance sur les entrée Z27 et Z28 pour commander les pompes
des circuits de chauffage 1 et 2. Ces pompes sont alimentées en Z17 (HK) et pilotés par les signaux PWM (non
modulant) générés en X39 et X40.
La sonde eau chaude en Z20 (WW) garantit que le ballon est assez chaud pour chauffer l'eau qui passe dans
son serpentin ou par le module d'eau chaude instantané externe. Après coupure du brûleur, la chaleur de la
chaudière est déchargée dans le ballon tampon.

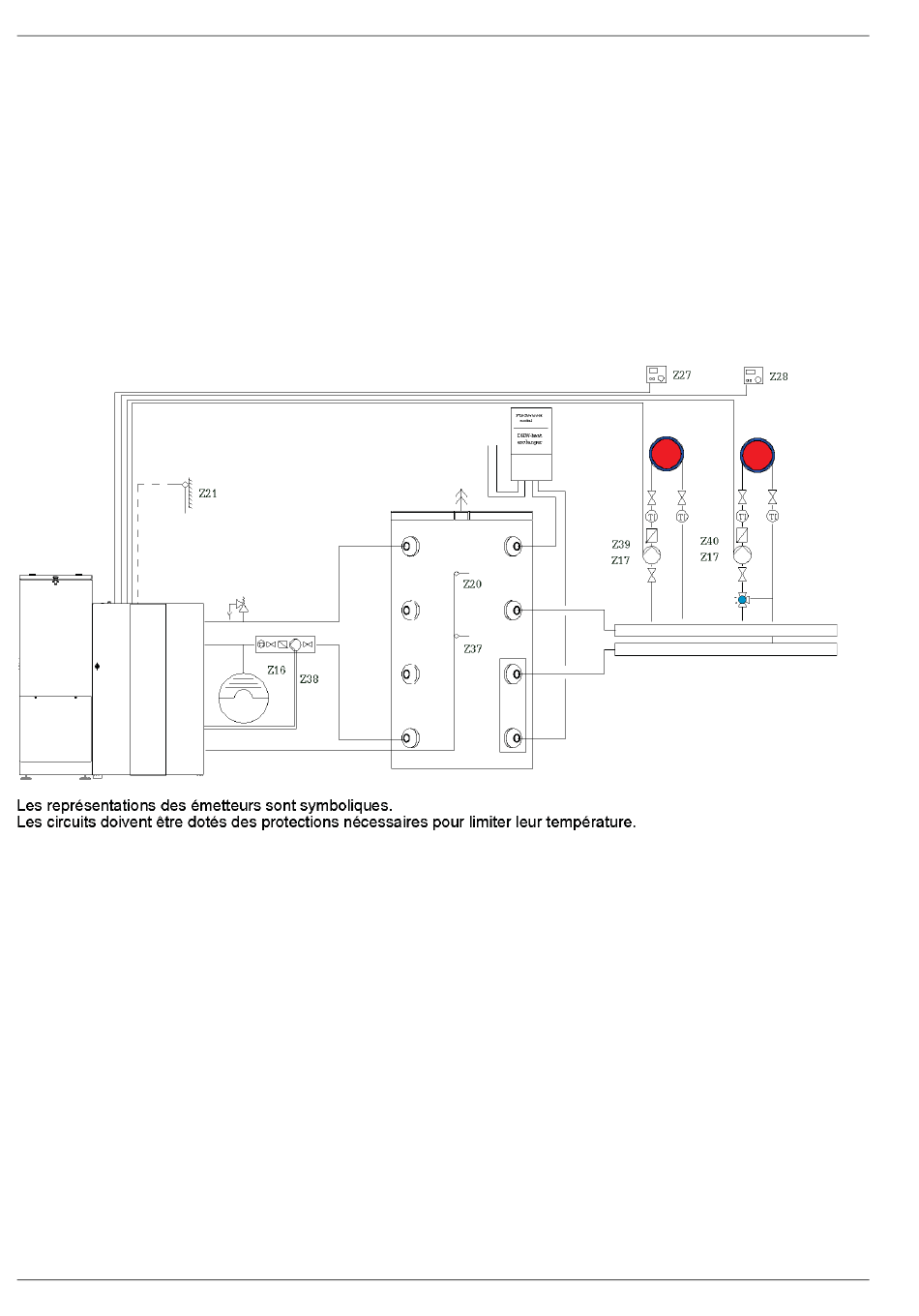

Schéma hydraulique variante de régulation D:
200014_FR 2.0
