Variante C
63
12.4 Variante C
Cette variante permet de piloter jusqu'à trois pompes de chauffage sur des thermostats d'ambiance ou sur
programmation horaire. Les thermostats d'ambiance sont câblés sur les entrées X26, X27 et X28.
L'alimentation des pompes de chauffage est commune sur Z17 (HK - nécessite une température chaudière >
60°C). Les sorties Z38, Z39 et Z40 génèrent un signal PWM pour piloter les pompes (non modulant). Le type
de signal PWM est réglable après saisie du code installateur.
L'eau chaude est régulée par la sonde sur Z20 (WW) et le circulateur ECS alimenté par Z16 (UW). La chaleur
excédentaire de la chaudière est déchargée dans le ballon. Le type de pompe UW est fixe.

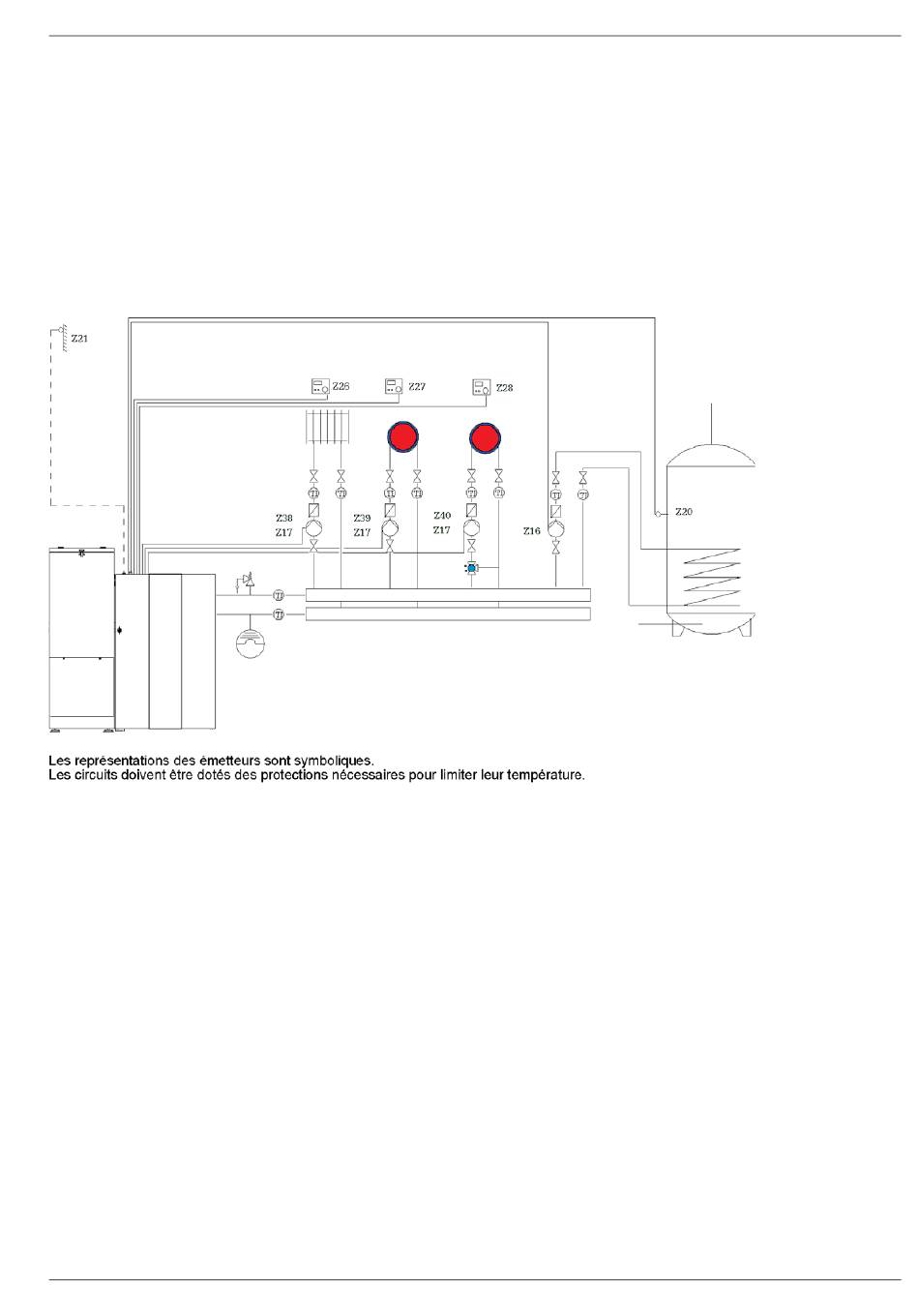

Schéma hydraulique variante C:
Instructions de Montage Easypell 16 — 32kW
