Installation des unités remplaçables sur site
Procédure
Étape 1
Retirez le cache et mettez-le de côté.
Étape 2
Vérifiez que le bloc d'alimentation n'est connecté à aucune source d'alimentation.
Étape 3
Tenez la poignée du bloc d'alimentation d'une main et placez l'arrière du bloc d'alimentation au niveau de la
baie d'alimentation ouverte. Reportez-vous à l'image pour voir un exemple (c'est un bloc d'alimentation CA
qui y est illustré ; les blocs d'alimentation CC s'installent de la même manière).
Étape 4
Faites glisser l'unité entièrement dans la baie d'alimentation jusqu'à ce que le loquet de libération à l'avant du
bloc d'alimentation s'enclenche, empêchant le bloc d'alimentation de bouger du châssis.
Remarque

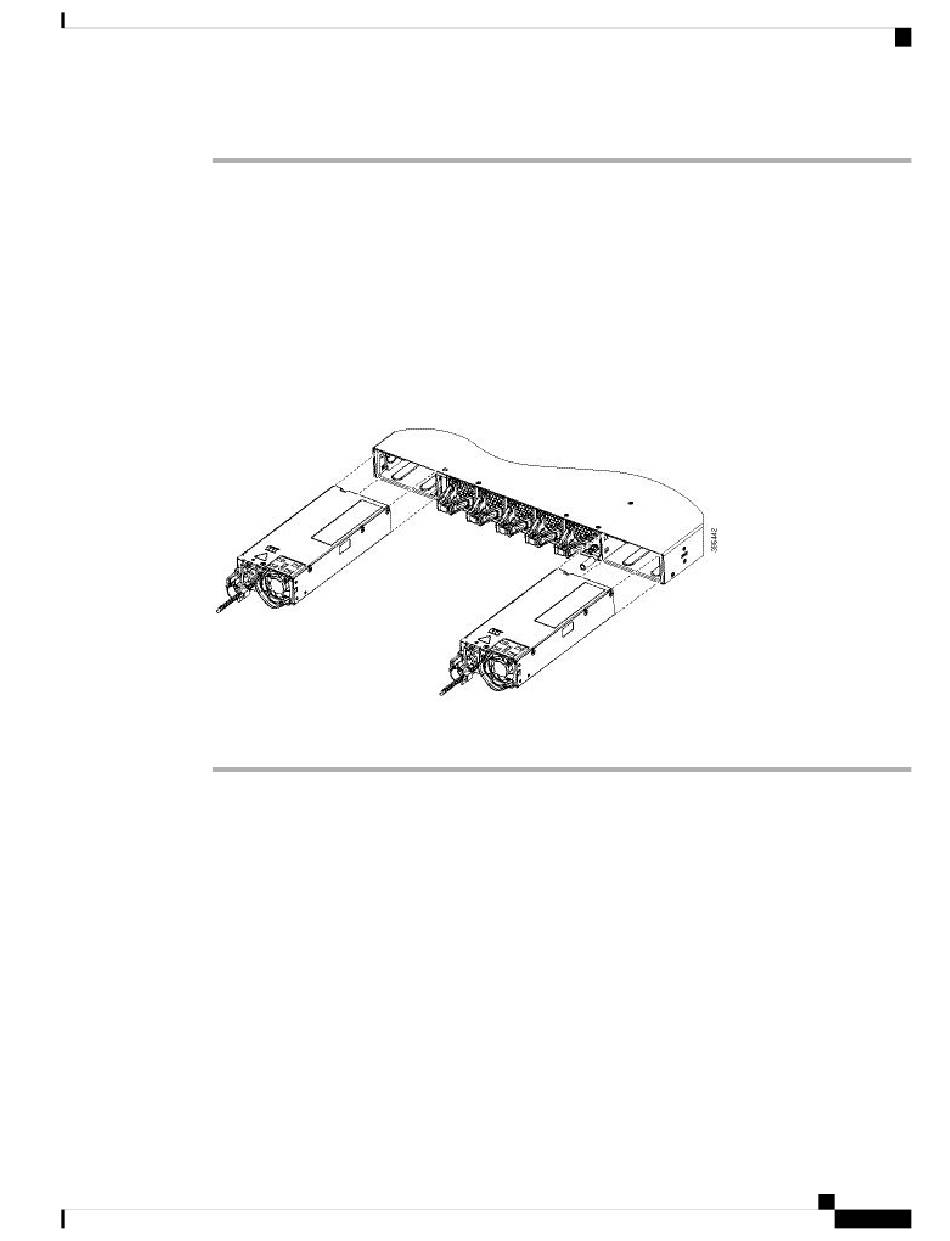

Illustration 36 : Installation du bloc d'alimentation
Raccordement à la source d'alimentation
Chaque câble d'alimentation est livré avec des connecteurs correspondant à l'un des connecteurs de la prise
d'alimentation et à l'autre connecteur sur la façade du bloc d'alimentation. Pour installer les blocs d'alimentation
d'entrée CA et CC la procédure est la même, mais ils sont mis à la terre différemment.
• Blocs d'alimentation d'entrée CA : il est automatiquement mis à la terre lorsque vous connectez le câble
• Bloc d'alimentation d'entrée CC : ne connectez pas directement le bloc d'alimentation à la terre.
Utilisez un cordon d'alimentation pour connecter chaque bloc d'alimentation à sa source d'alimentation.
Raccordement à une source d'alimentation CA
Pour connecter le commutateur à une source électrique, procédez comme suit :
Assurez-vous que le bloc d'alimentation est inséré dans le bon sens dans le connecteur. Si vous
l'avez inséré dans le mauvais sens, le voyant orange sur le bloc d'alimentation clignote en continu.
d'alimentation au bloc d'alimentation et à la source d'alimentation.
Guide d'installation matérielle des commutateurs Cisco Catalyst 9500
Raccordement à la source d'alimentation
49
