Pose/Remplacement De La Lame - MasterCraft 055-6745-2 Guide D'utilisation

14
modèle n° 055-6745-2 | communiquez avec nous 1 800 689-9928
No. Description
17 Sac à sciure
18 Lame
19 Moteur
20 Arbre pivotant
21 Goupille d'arrêt
22 Bouton de blocage du coulisseau
18
28
25
AVERTISSEMENT!
Votre scie ne devrait JAMAIS être branchée au secteur lorsque vous assemblez les pièces,
faites des réglages, installez ou retirez les lames, ou lorsque vous la nettoyez, ou encore
lorsque vous ne l'utilisez pas. Lors de l'entretien, débranchez la scie pour éviter tout
démarrage accidentel, ce qui pourrait entraîner des blessures graves.
AVERTISSEMENT!
Soyez toujours vigilant même si vous connaissez bien votre scie. Une fraction de seconde
d'inattention suffit à causer des blessures graves.
No. Description
23 Bouton de blocage du biseau
24 Échelle de biseau
25 Table
26 Échelle d'onglet
27 Clé hexagonale
28 Laser
19
20
27
26

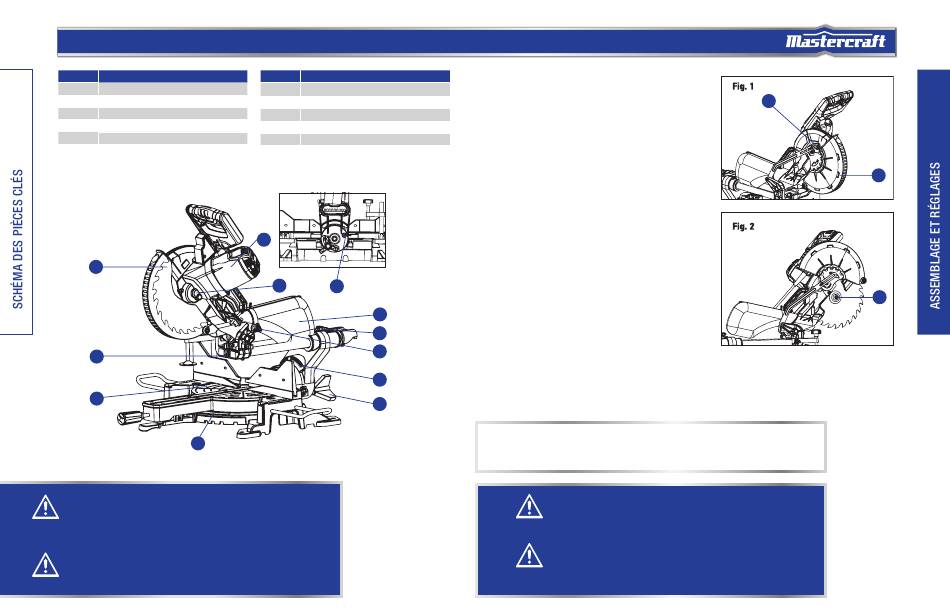

POSE/REMPLACEMENT DE LA LAME

Retirer la lame
• Débranchez l'outil de la source d'alimentation.
• Réglez la goupille d'arrêt de manière à élever le
bras de coupe.
• Desserrez la vis de la plaque de protection (1) en
tournant environ 2 fois à l'aide d'un tournevis à
pointe cruciforme. Ne retirez pas la vis de l'outil.
• Soulevez et maintenez le protège-lame inférieur
(2) pour mettre en évidence le boulon fileté de la
lame (3).
• Appuyez et maintenez enfoncé le bouton de
blocage de l'arbre (4) et faites tourner la lame en
même temps jusqu'à ce qu'elle se verrouille en
place.
• Continuez à enfoncer le bouton de blocage de
l'arbre pour le maintenir engagé, pendant que
17
vous utilisez la clé pour tourner le boulon fileté de
la lame en sens horaire, puis retirez le boulon.
22
• Retirez la rondelle extérieure (5) et la lame (6).
21
Nettoyez les rondelles et l'arbre pour retirer toute
poussière ou débris.
24
23
REMARQUE :
Prêtez attention aux pièces retirées, notez bien leur emplacement et leur orientation. Essuyez le col de la
lame de toute trace de sciure avant d'en installer une neuve.
(Fig. 1 à 4)
AVERTISSEMENT!
Assurez-vous que l'outil est toujours éteint et débranché avant de régler ou de vérifier une
fonction sur l'outil. À défaut d'éteindre et de débrancher l'outil, de graves blessures pourraient
survenir suite à un démarrage accidentel.
AVERTISSEMENT!
N'utilisez que des lames de 10 po (25,4 cm) de diamètre. Pour éviter toute blessure due à un
démarrage accidentel, assurez-vous de mettre l'interrupteur sur la position OFF (arrêt) et de le
débrancher de la prise de courant électrique.
15
MC
1
2
3
