Poêle à bois Oakleaf

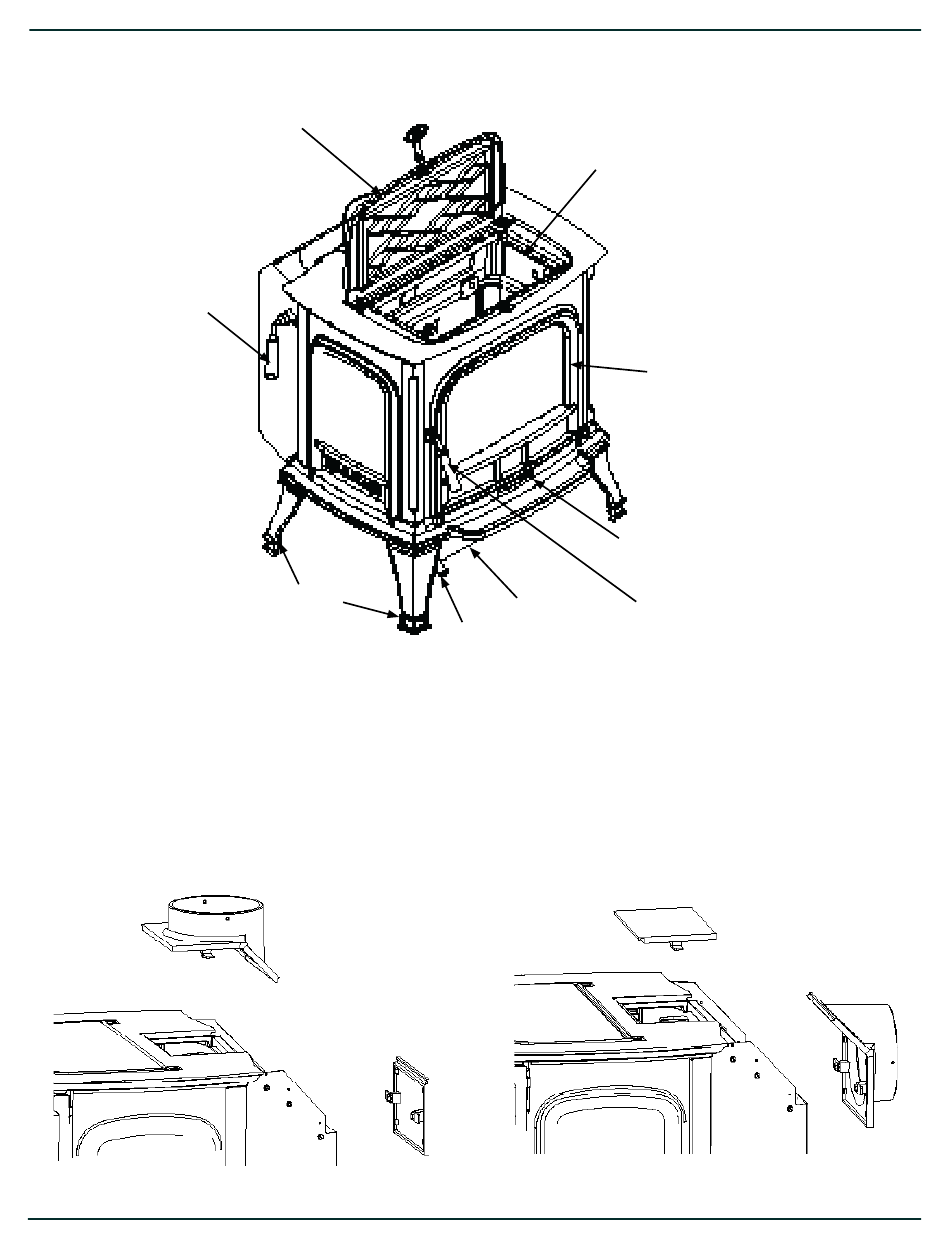

C. Emplacements des composants
Porte de chargement supérieure
Poignée de réglage du
registre de dérivation
d. Conversion de la position de la sortie du conduit de fumée
Le poêle Oakleaf est doté d'une buse ajustable pour un départ fumée arrière ou dessus. Suivez ces instructions pour changer
la position. Enlevez d'abord le bouclier thermique arrière supérieur en enlevant les 8 vis Tek qui le maintiennent en place.
Levez le bras à travers la boîte à feu et le registre de dérivation ouvert et desserrez les boulons de la buse et de la plaque
de fonte. Une fois les boulons desserrés, tournez l'arrêtoir pour que la pièce se libère du corps du poêle. Remettez la buse
et la plaque en fonte, et attachez-les au moyen des arrêtoirs en resserrant les boulons. Vous devez maintenant installer un
autre bouclier thermique arrière supérieur. (Voir page 23.)
Conservez ces instructions
Réglage du
niveau
Verrou de la
porte du bac
à cendres
3-90-798
Ouverture de charge supérieure
Porte de chargement avant
Réglage de l'air
Verrou de la porte de
Porte du bac à
chargement avant
cendres
Bois sec seulement! 7
