7.1)
L'entraxe des poteaux de reprise dans le sens profondeur de l'installation sera suivant
les tableaux page 11 .
L'entraxe des poteaux de reprise dans le sens largeur sera égal à la longueur du
panneau + 16 mm .
Voir tableau page 11
Longueur panneau + 16 mm
Le rail est fixé sur des piètements métalliques (acier inox A304L ou Aluminium
ENW6063 T66), à l'aide de boulons inox A2 (non fournis par IRFTS, et à dimensionner
par l'installateur).
L'installateur est responsable du dimensionnement de cette interface rail/poteaux
de reprise :
Les efforts de traction à considérer sont ceux issus du tableau page 6 du présent
document.
Les éventuels effets de moment (induits par l'altitude du champ PV par rapport au
niveau de l'étanchéité) relèvent de la maîtrise d'œuvre et/ou de l'entreprise qui
doivent dimensionner ces éléments.
Dans ce cas, il y a lieu de se référer au §5.4.2 du DTU43.1 qui stipule notamment que
si les équipements peuvent être démontés lors de la réfection de l'étanchéité (ce qui
est le cas ici puisque chaque constituant pèse moins de 90kg), la hauteur entre le plan
de l'étanchéité et la sous-face des rails peut être ramenée à 0,30 m.
La valeur minimale requise (hauteur libre sous équipement) est de 300mm
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement

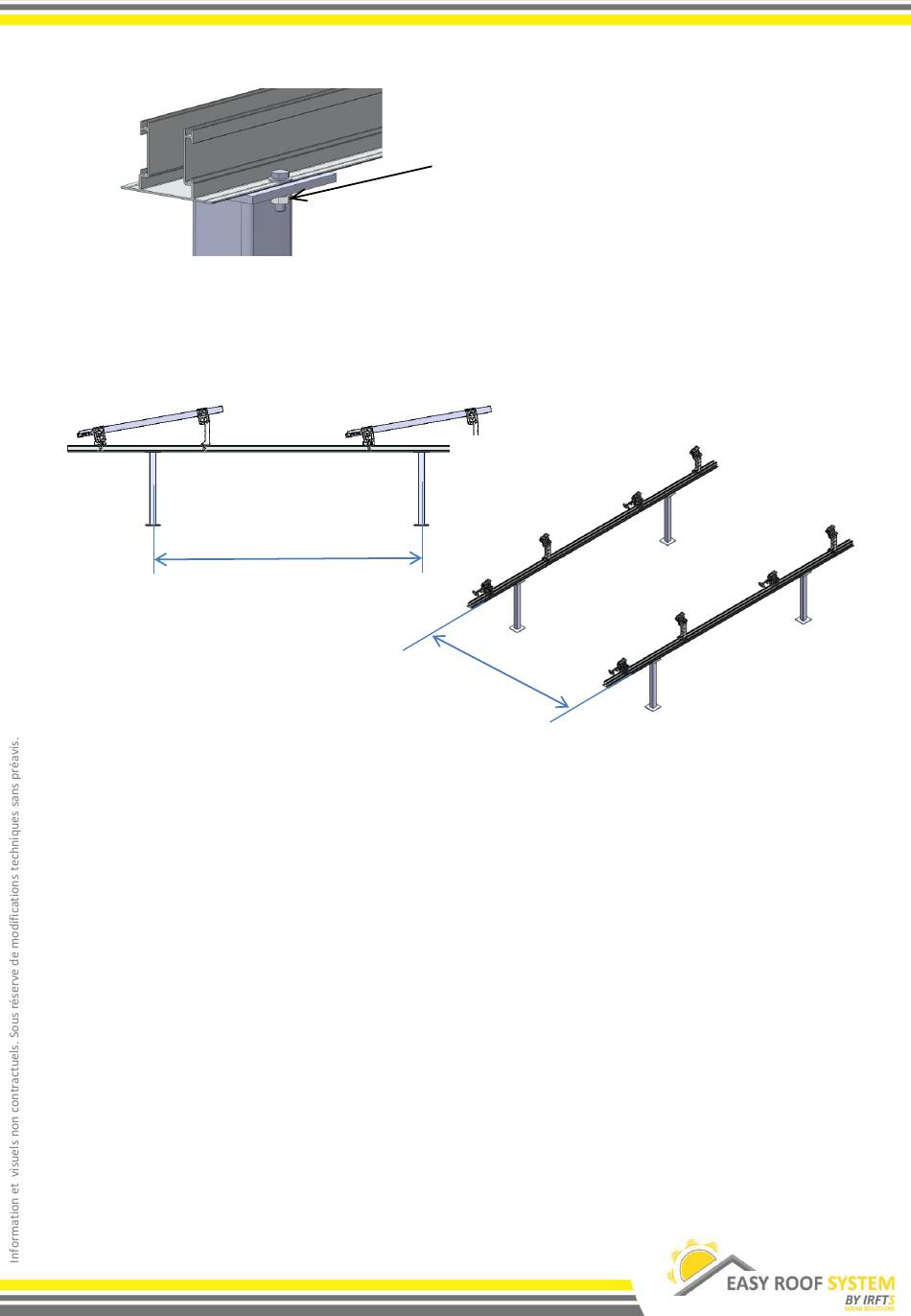

Fixation sur rail
Exemple de fixation du rail sur poteau de reprise.
Percer le rail au Ø7 mm x 2.
Fixer avec 2 Vis TH 6 x 20
+ rondelles Ø6 + écrous M6.
EASY ROOF FLAT
20
