Installation du boîtier pour la télécommande
ATTENTION! Risque d'incendie! N'installez AUCUN
composant endommagé ou modifié
annulée si des composants endommagés ou modifiés ont
été installés.
Composants de la trousse : Une télécommande, deux vis
nº 6, deux dispositifs d'ancrage au mur, une pile A23 et un
module AUX200 (si acheté au détaillant).
1. S ortez les composants de la trousse de l'emballage.
2. R etirez le couvercle des piles à l'arrière de la télécommande
en le glissant vers le bas et insérez la pile A23.
Pour éviter une utilisation non intentionnelle de votre foyer
lorsqu'il n'est pas requis pendant une longue période
(mois d'été, vacances, voyages, etc.) :
• Retirez la pile de la télécommande.
• Débranchez l'adaptateur de commutation et retirez les piles
de secours.

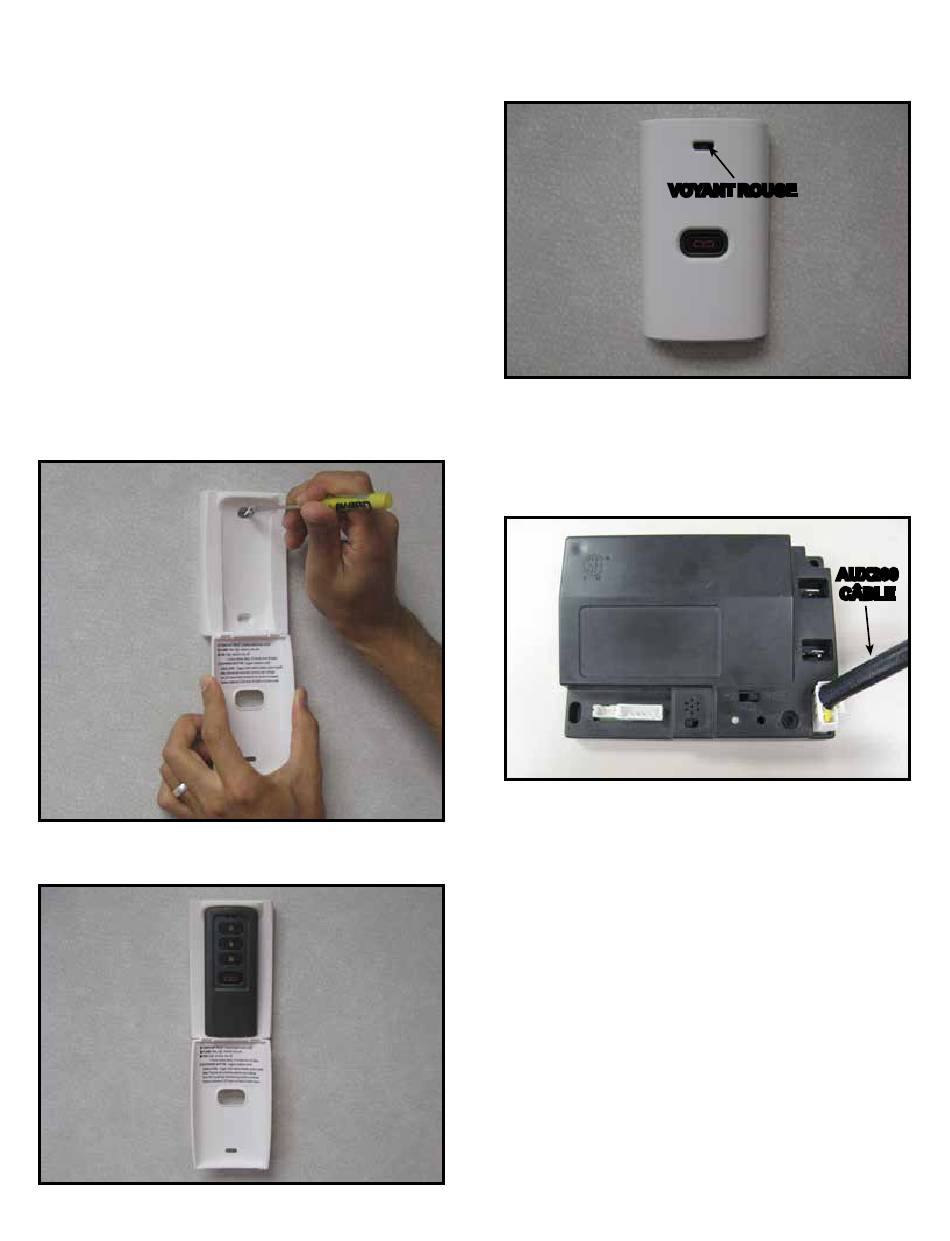

3. F ixez le boîtier de la télécommande sur une surface plane
d'un mur à l'aide des vis et des dispositifs d'ancrage
fournis. Voir la figure 1.
Figure 1. Montage du boîtier de la télécommande
4. Placez la télécommande dans le boîtier. Voir la figure 2.
Figure 2. Télécommande dans le boîtier
2
Hearth & Home Technologies • Télécommande multifonction RC200 • 2166-392 Rev. C • 1/13
.
La garantie sera
5. Fermez le couvercle du boîtier et appuyez sur le bouton
de mise en marche. Le voyant rouge s'allume si la pile
est bien installée. Voir la figure 3.
VOYANT ROUGE
Figure 3. Montage du boîtier de la télécommande
Installation du module AUX200
• L e module de commande devrait être en position « OFF »
avant d'installer un composant.
• Insérez le connecteur à 4 trous du module AUX200 dans
le connecteur à 4 broches du module de commande. Voir
la figure 4.
Figure 4. Installation du module AUX 200
Installation du ventilateur
• Insérez la fiche à trois broches du ventilateur dans la
prise du module AUX200. Voir la figure 5.
AUX200
CÂBLE
