Mode d'emploi X-THL Etanche Version 1.0

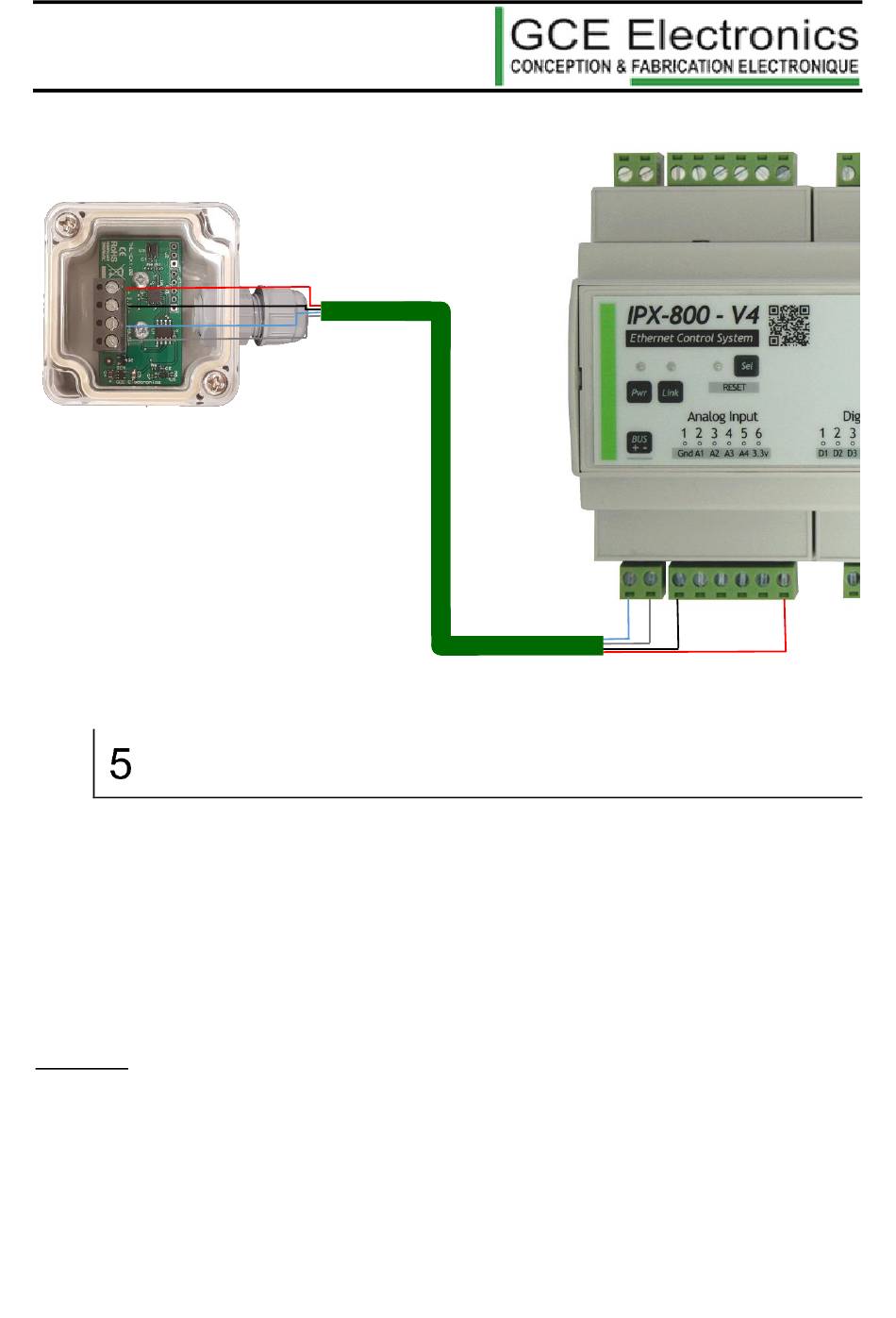

4.3 Schéma de câblage
Câble de paires blindées
Catégorie 5 ou 6
Bus EBX
Possibilité
d'alimenter séparément
Mise en service
Pour connecter une X-THL à une IPX800V4, il suffit d'entrer son identifiant dans le menu
« admin/rht.htm » de votre IPX800V4 (il est également possible de lui attribuer un nom).
L'identifiant se présente de la forme « 30 XX XX XX ». Ce dernier est disponible sur l'étiquette en clair
ou via le QR Code (une application sera bientôt disponible afin d'enregistrer directement votre
extension via le QR Code).
Remarque : Il est impossible d'écraser une extension enregistrée, il faut la supprimer et en ajouter
une nouvelle.
Une fois enregistré, vous avez accès aux valeurs renvoyées par votre extension via le widget « Entrée
analogique ». Pour cela, il vous suffit de sélectionner votre extension associée à la valeur que vous
souhaitez observer (température, humidité ou luminosité). Les valeurs de chacun de ces capteurs
sont automatiquement mise à jour toutes les 5 secondes.
GCE Electronics
25/07/2016
5
