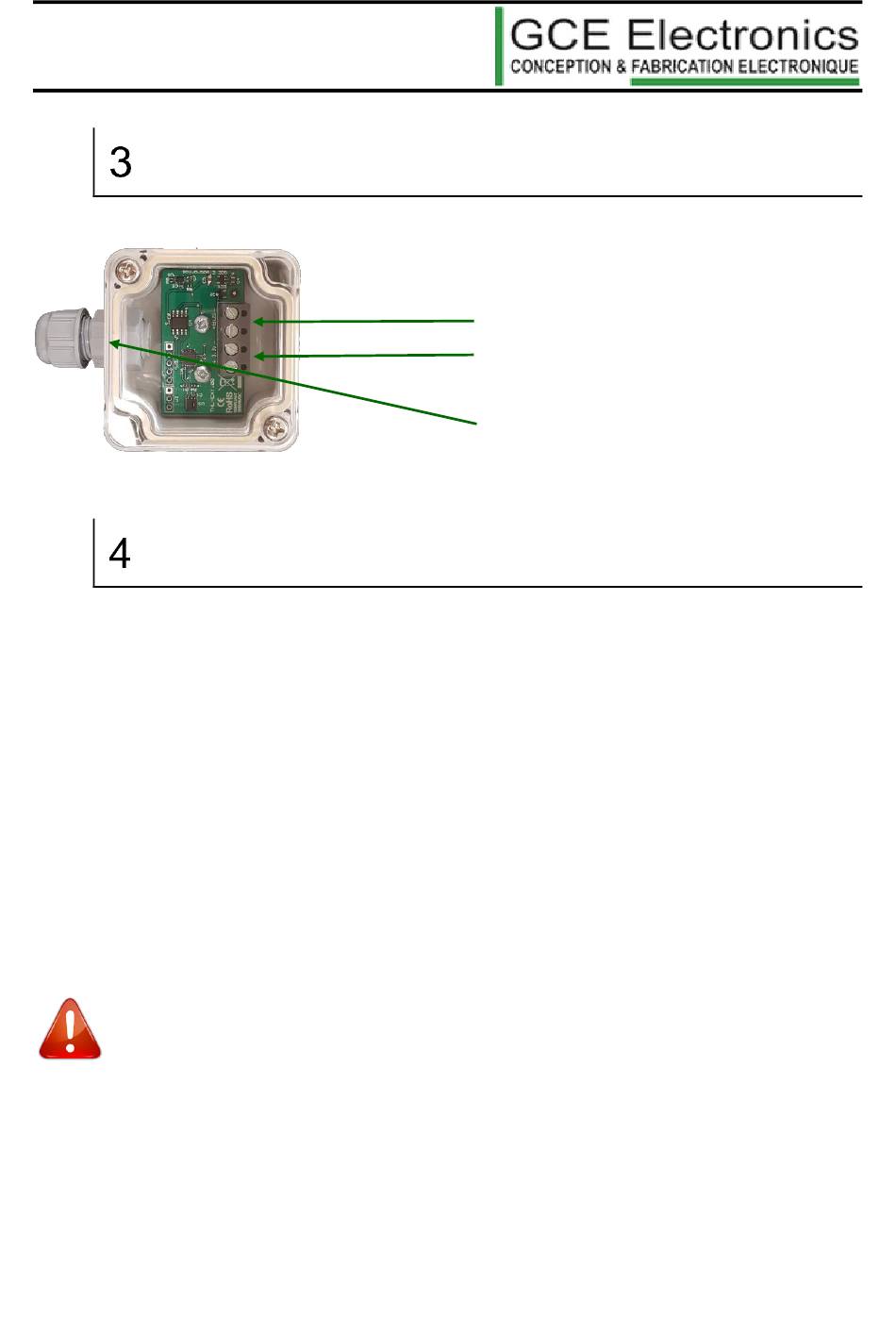

Présentation du module
Prérequis – Montage
4.1 Prérequis
Il est impératif de disposer d'une IPX800V4 en fonctionnement, d'une
alimentation comprise entre 3,3V et 5V continus ainsi que de deux paires de
fils blindés (catégorie 5 ou 6) d'une section maximale de 0,75 mm² afin

4.2 Montage

Procédure de montage :
 Fixer le boitier du capteur X-THL sur votre mur
Attention à l'orientation du capteur : le presse-étoupe doit être placé vers le bas.
 Raccorder les deux paires blindées (bus EBX et alimentation) dans les borniers
correspondants.
 Refermer le boitier avec le capot transparent et les deux vis.
GCE Electronics
Bornier de connexion du Bus
Bornier de connexion de l'alimentation
Presse-étoupe pour le passage du câble
d'utiliser la X-THL.
25/07/2016 4
