4. Einbau und Elektrischer Anschluss

4.1 Vorbereitung

Schalten Sie zuerst die gesamte Anlage span-
nungsfrei und sichern Sie die Trenneinrichtung
gegen unerwartetes Wiedereinschalten.
GEFAHR
1. Entfernen Sie die Geräteabdeckung des WTC.
2. Öffnen Sie den elektrischen Installationsbereich.

4.2 Einbau der Digitalschaltuhr

1. Tauschen Sie die Membrantüllen im Einbauschacht sowie
im Installationsbereich gegen die im Lieferumfang enthal-
tenen Durchführungstüllen aus.
2. Führen Sie die Anschlussleitung der Uhr von vorne durch
die Tülle im Einbauschacht (Abb.1).
▶ Das auf der Leitung belassene Mantelstück bündelt die
Einzeladern und erleichtert das Durchführen durch die
Tüllen.
3. Verlegen Sie die Leitung im Geräteinneren nach unten,
durch die zweite Durchführungstülle in den Installations-
bereich.
4. Prüfen Sie danach nochmals den korrekten Sitz der Tüllen.
5. Befestigen Sie das Schaltuhrenmodul mit den
vormontierten Befestigungssschrauben (Abb. 2).
6. Entfernen Sie das Mantelstück am Ende der Uhrenleitung.
6

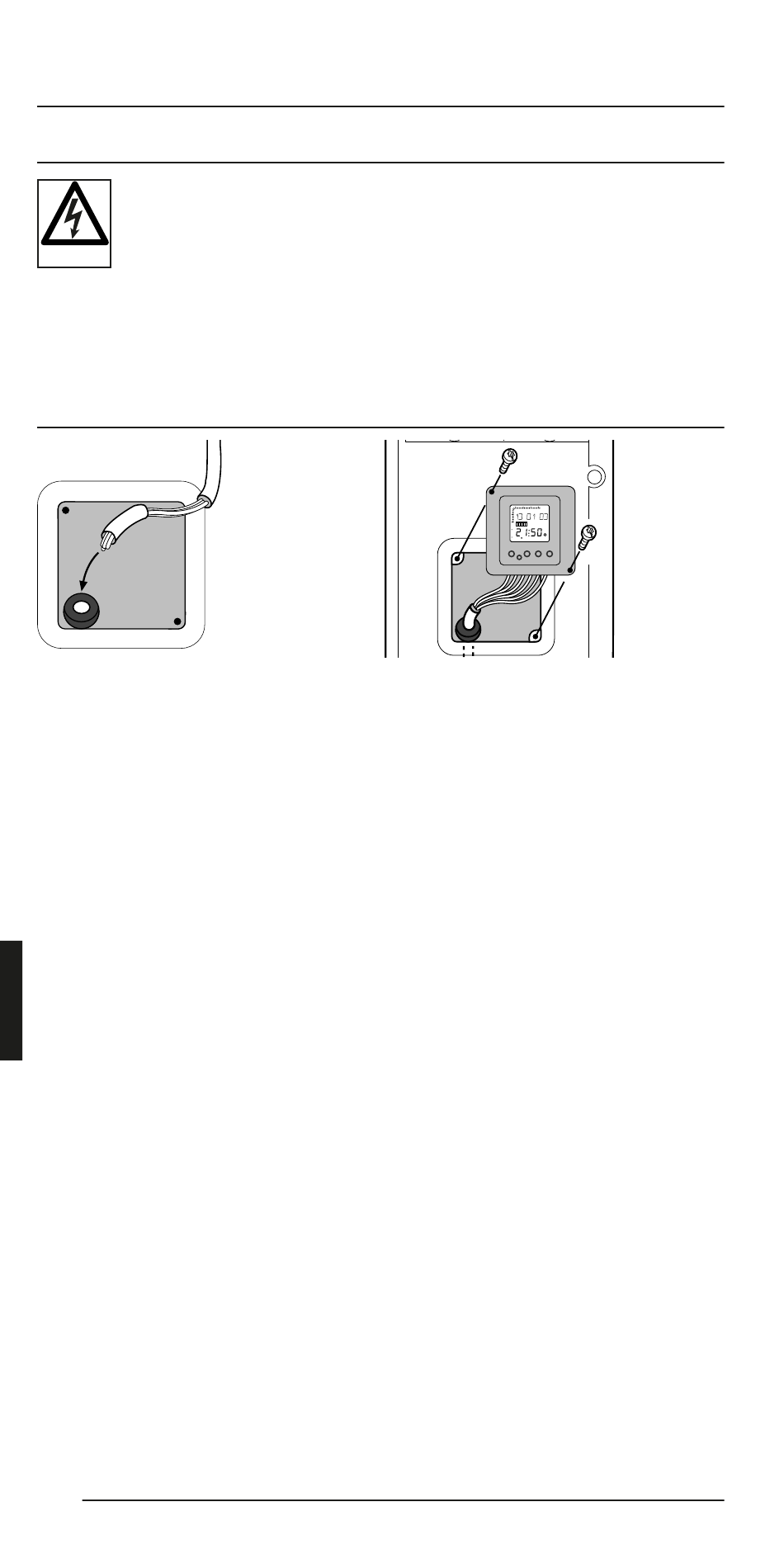

Abb.1
A u t o
Abb.2
