3. Fonctionnement du système
3.1 Présentation du clavier
Indicateurs
d'état zone
Pavé
numérique
Buzzer
Affichage à LEDS
1 - 4 ou 1 – 8 : ces voyants renseignent sur l'état des zones. La LED correspondante
s'allume lorsqu'une zone est ouverte et clignote lorsque la zone est isolée.
READY : lorsque ce voyant est allumé, cela signifie qu'aucune zone n'est ouverte ou
qu'aucune condition d'auto-protection n'est présente et que le système est prêt à être
mis en marche.
SYSTEM : ce voyant clignote lorsque de nouvelles entrées sont enregistrées dans une
des mémoires d'évènements et lorsque des informations système supplémentaires
doivent être affichées (mode d'isolation, ...).
EN MARCHE : cette LED s'allume lorsque le système est en marche ou quand le
mode de programmation est activé. Elle clignote pendant la temporisation de sortie.
ALIMENTATION : ce voyant s'allume lorsque les alimentations en provenance du
secteur et de la batterie sont normales, clignote lorsque la batterie est faible et que
l'alimentation secteur est normale, s'éteint en cas de coupure secteur.
1
2
3

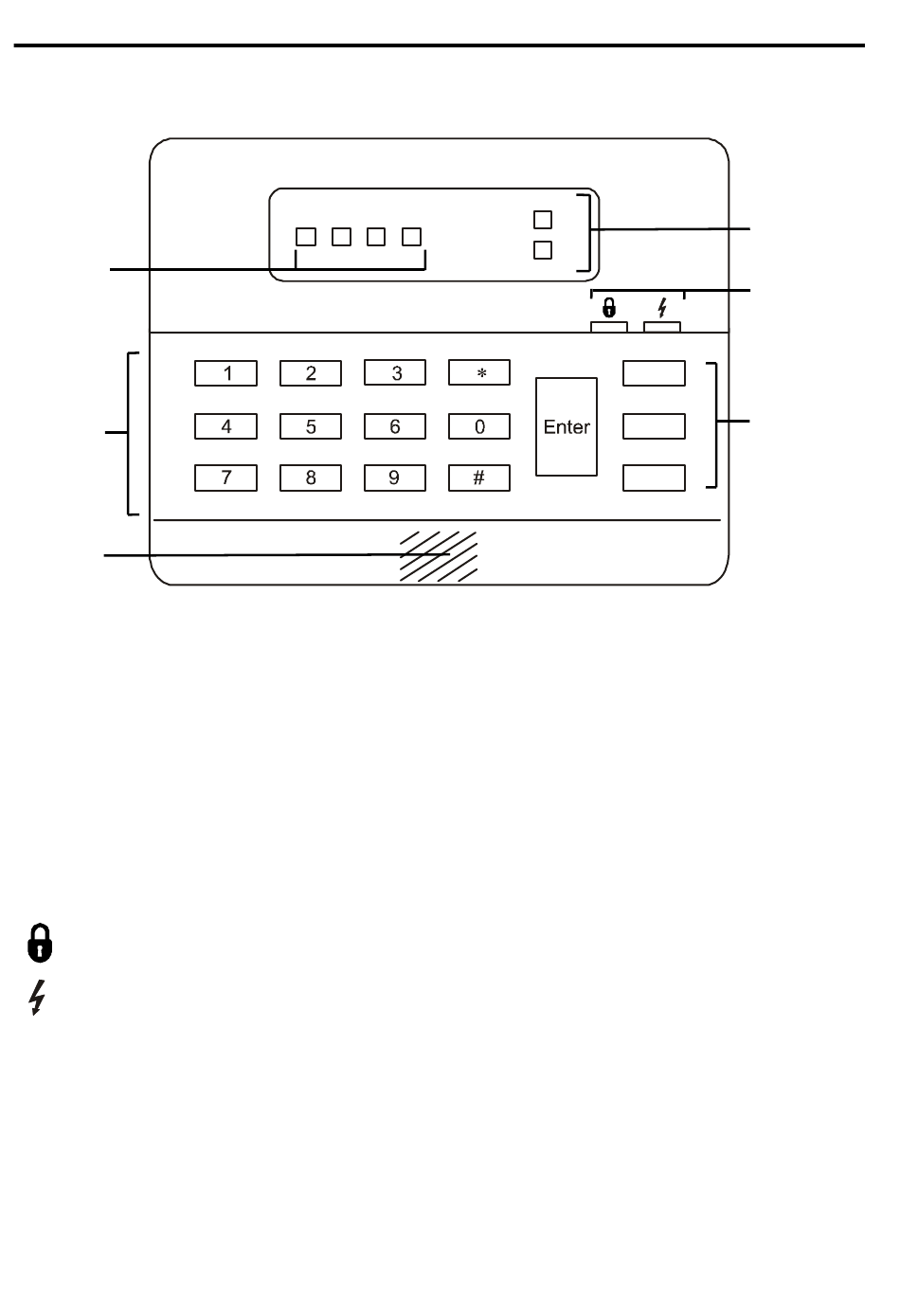

Figure 3.1 : présentation du clavier 4 zones, le clavier 8 zones
comporte 2 rangées au niveau de l'indicateur numérique.
READY
4
SYSTEM
-4-
Indicateurs d'état
système
Indicateurs
d'état
F
Touches
E
d'urgence
P
