Centrales de Contrôle d'Accès ACCEN
—————————————————————————————————————————
II.9.4. Exemple
Considérons le couple d'Entrée-Sortie numéro 1. Dédions ce couple à la surveillance
de la porte 1. Nous plaçons un détecteur d'ouverture sur la porte indiquant la position
ouverte de la porte. Ce détecteur présente un contact ouvert lorsque la porte est
fermée et inversement. L'information retourne sur la carte CA 13ES en Entrée 1.
Le relais de porte est commandé pendant 3 secondes et le temps d'ouverture autorisé
de la porte est de 1 minute.
Les options de commande de la sortie 1 sont "Ouverture porte", "Fermeture porte",
"Porte ouverte" et "Effraction porte". Le temps de commande du relais de sortie est 1
seconde et le type de l'entrée est NO.

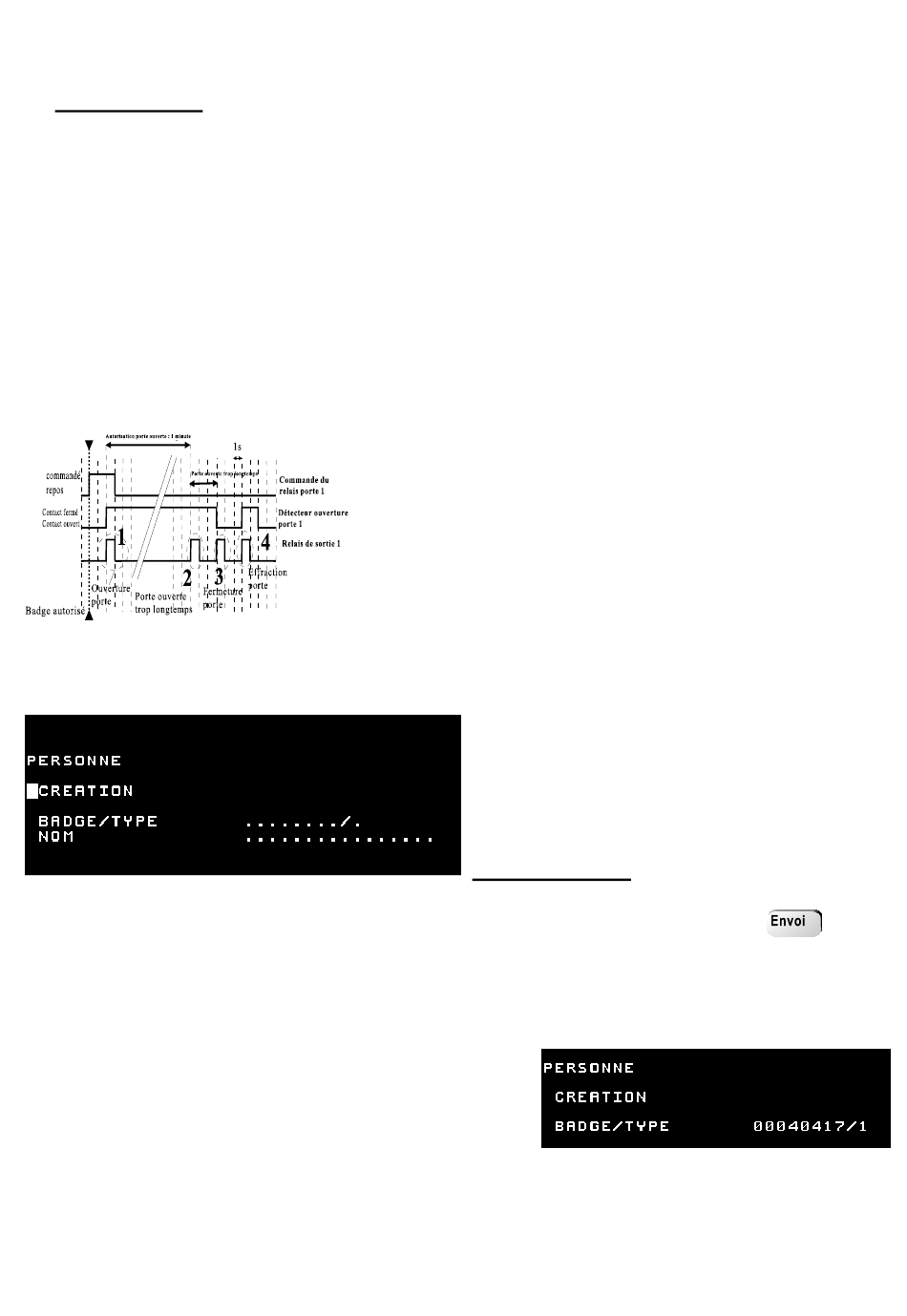

Le graphique ci-dessous montre la façon dont le relais de sortie 1 sera commandé.
II.10. Fiches personnes
En plaçant le curseur face à cette option, et en validant par la touche
de création de badge est affiché.
Pour créer une nouvelle fiche, vous devez donner le code du badge et le type du
badge.
Cet écran permet de créer une nouvelle
fiche de deux façons. En effet, vous pouvez
saisir manuellement le code et le type du
badge ou encore présenter le badge sur le
lecteur de la porte 1. Cette dernière solution
est appelée apprentissage.
Ici, le relais de sortie 1 a été commandé 4 fois pour :
• L'ouverture de la porte (1)
• La fermeture de la porte (3)
• Porte ouverte trop longtemps (2)
• L'effraction (4)
Cette option vous permet de créer,
modifier
personnes. Après avoir choisi cette option,
l'écran ci-dessous se présente. Cet écran
est composé de deux zones.
II.10.1. Création
et
supprimer
Page 57
des
fiches
, l'écran
