I.2.5. Ajout de la carte CA 13ES

L'emploi de la carte CA 13ES nécessite la présence de la carte CA 13MH.
I.3. Câblage de la carte mère
I.1.5.1. La carte CA 132P est présente
La carte CA 13ES se connecte sur le connecteur
SUBD-15F de la carte CA 132P.
I.1.5.2. La carte CA 132P n'est pas présente
La carte CA 13ES se connecte directement sur le
connecteur SUBD-15F de la carte mère.

I.3.1. Alimentation

Pour alimenter le système complet, il
suffit de mettre la carte mère sous
tension. Vous devez disposer d'une
alimentation de 12 volts continus
fournissant un courant minimal de 1
Ampère.

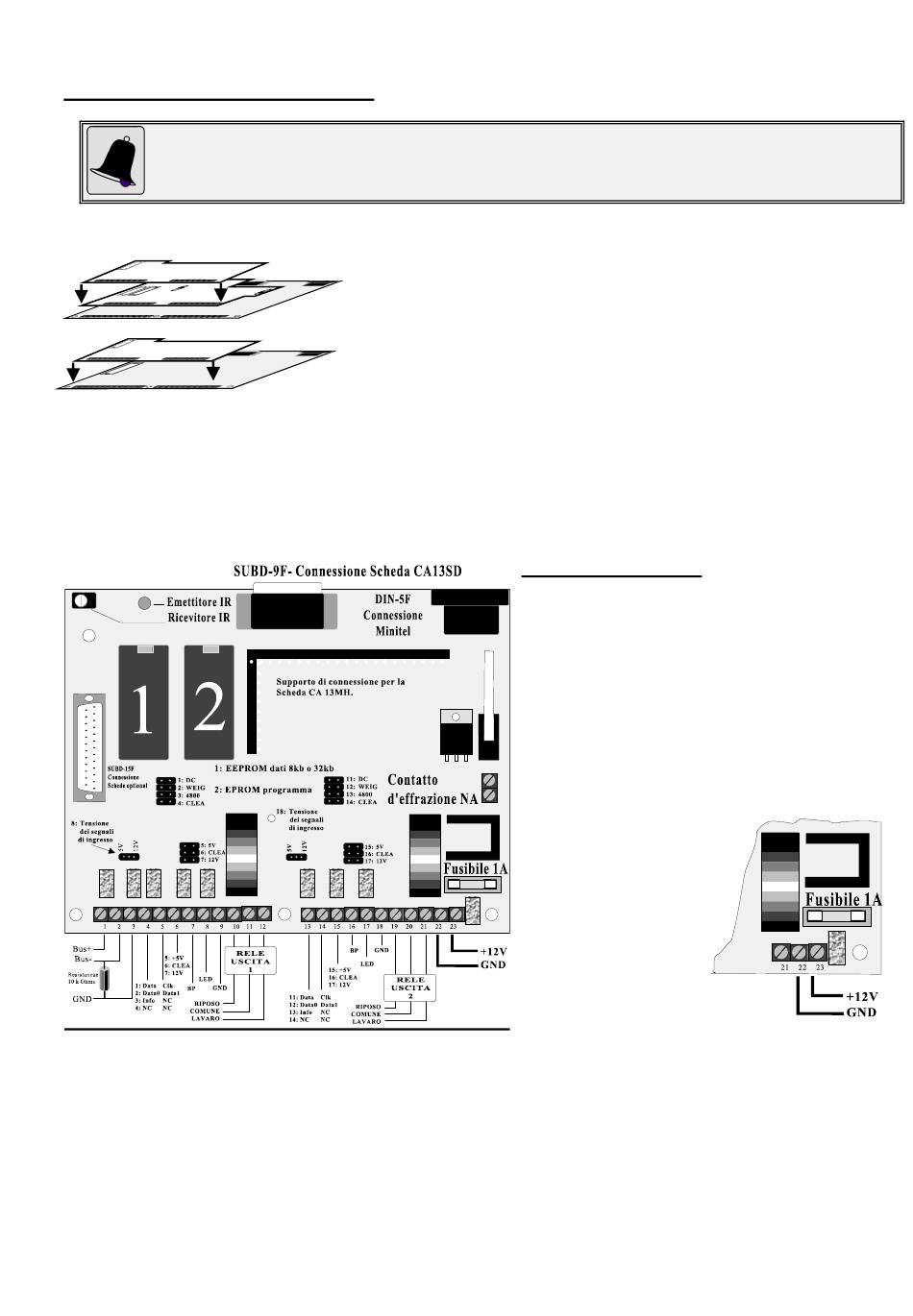

Pour alimenter la carte, utilisez les
points 22 et 23 du bornier à vis de la
carte mère :
Bornier (22) :
Masse
Bornier (23) :
+12V DC
