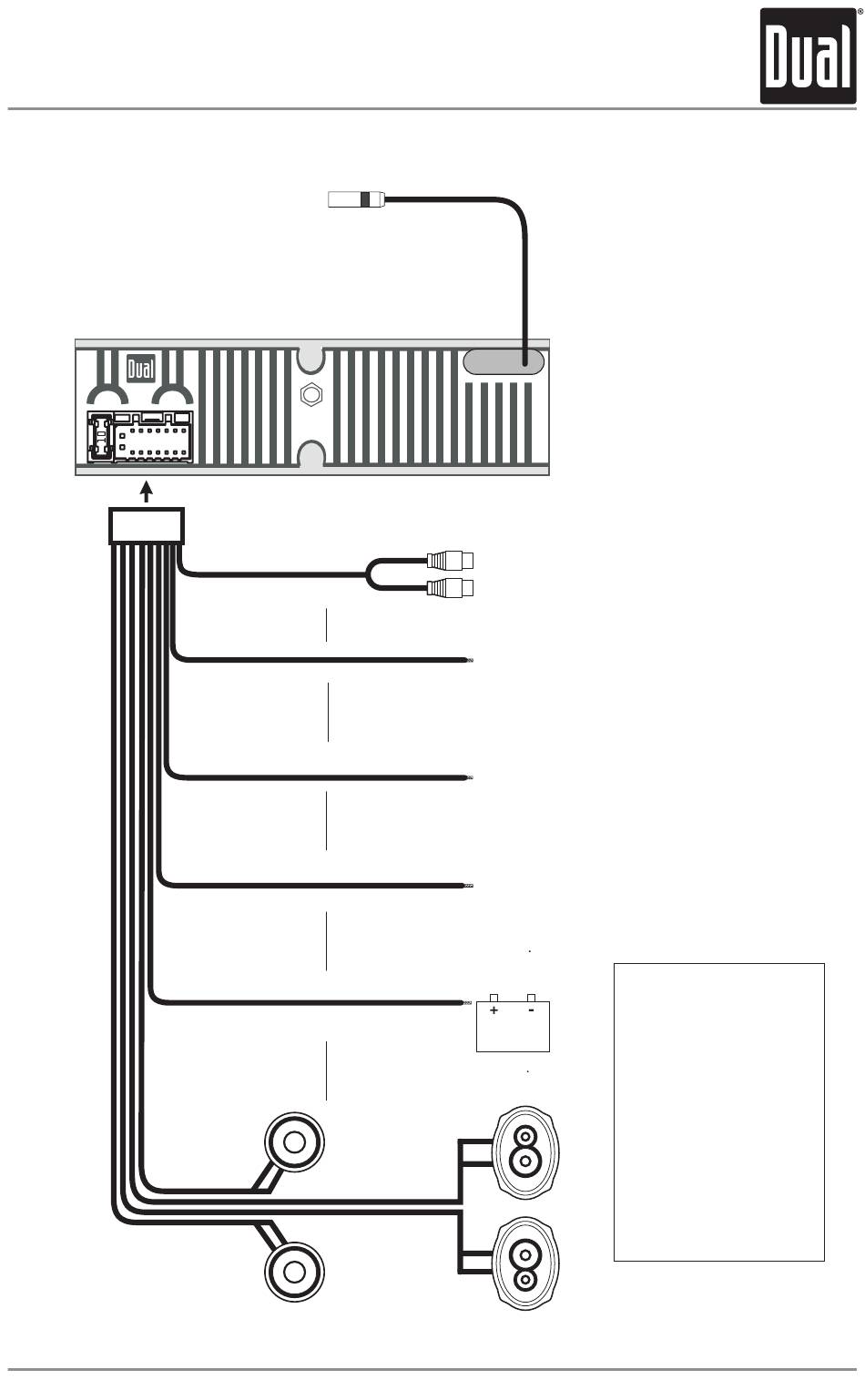

Schéma Du Filage - Dual XHD6420 Mode D'emploi Et D'installation

Prise d'antenne
GRIS Sortie arrière pré amplifiée
BLEU
NOIR Mise à la terre
ROUGE
JAUNE
Avant Droite
Gris/Noir (-)
Gris (+)
Avant Gauche
Blanc/Noir (-)
Blanc (+)
XHD6420
Brancher à l'entrée de l'amplificateur
Alimentation sur commande
Brancher à l'amplificateur ou à un antenne
motorisée. Isoler le fil si vous ne l'utilisez pas.
Brancher au châssis du véhicule
Accessoire
Brancher au circuit d'alimentation
ou à la source de l'interrupteur 12 volts.
Mémoire
Brancher à la batterie
Brancher au circuit de la
batterie ou à la source 12 volts.
Arrière Droite
Violet/Noir (-)
Violet (+)
Arrière Gauche
Vert/Noir (-)
Vert (+)
INSTALLATION
Schéma du filage
FUSIBLE
Lorsque que vous
remplacez le fusible vous
en procurer un de même
type et de même ampérage.
L'utilisation d'un fusible
incorrect pourrait
endommager la radio. La
XHD640 utiliser un fusible
10 amp. ATM. Le fusible se
trouve près de la prise du
harnais.
