1. INTRODUCTION
Le combiné audio mains-libres G NHEA GB2 est équipé du réglage et de l'exclusion de la sonnerie
d'appel. Il possède 4 boutons tactiles pour les fonctions ouvre-porte, communication, intercommu-
nication et réglage sonnerie.
Les caractéristiques sont les suivantes :
● Alimentation: DC 20-28V
● Consommation électrique: en veille 16 mA; en communication 56 mA
● Câblage: 2 fils, non-polarisés
● Réglage du niveau et coupure de la sonnerie
● Dimensions: H. 137 x L. 90 x P . 21 mm

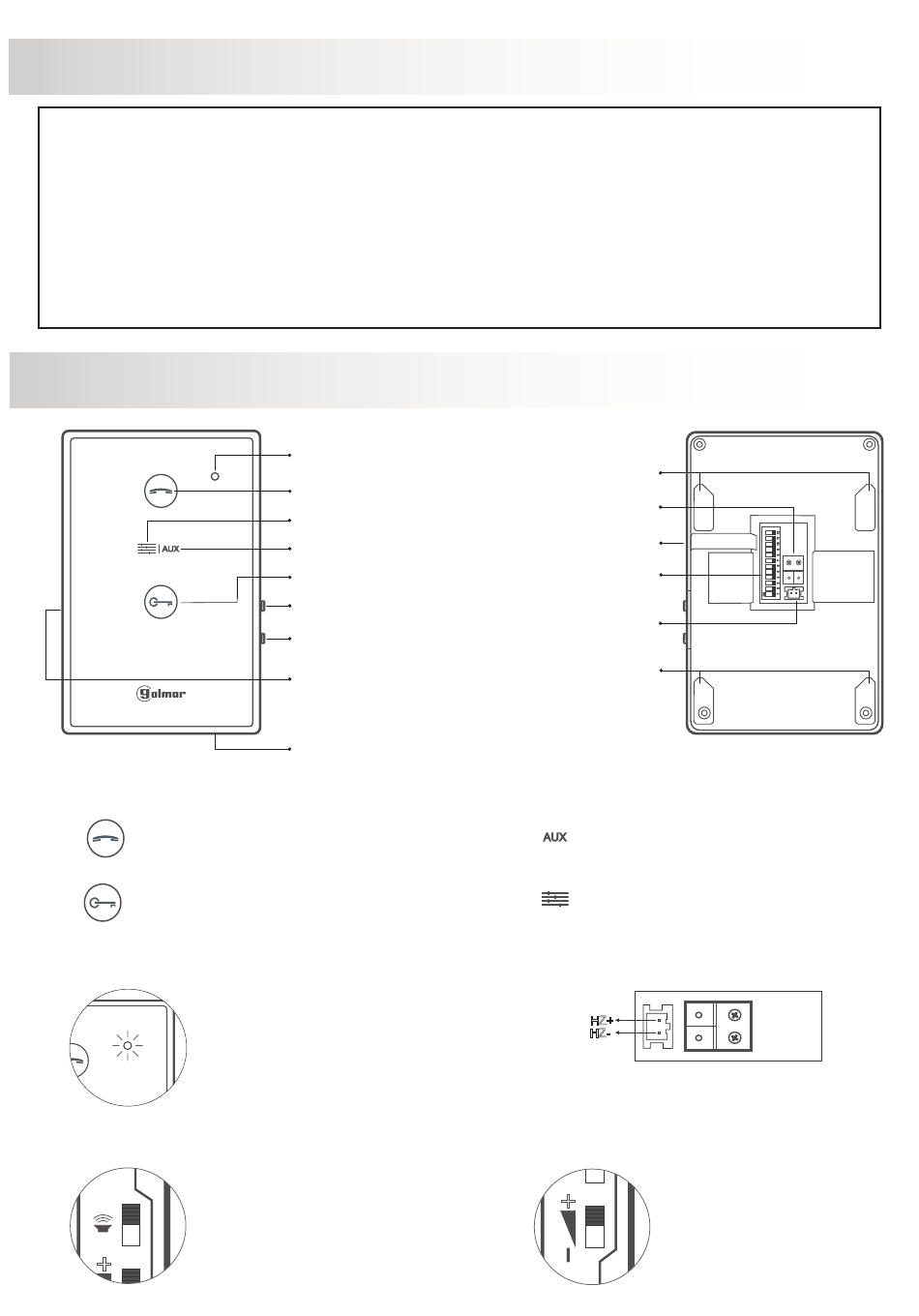

2. DESCRIPTION DU COMBINE
Ø Description des boutons :
Bouton de décroché / raccroché.
Au repos, bouton d'intercommunication
dans le même logement :
appuyer 3 secondes pour faire l'appel
Bouton d'ouverture de la porte N°1
Ø Description des bornes de connexion :
LED éteinte : Combiné pas raccordé
LED allumée : Combiné raccordé
LED clignotante : Combiné en mode
«Exclusion d'appel» le poste ne sonne plus
Ø Réglage volume audio :
MAX
L'interrupteur permet de régler le niveau
de volume audio de la communication
+
LED d'état
Bouton de décroché,
appel intercom
Bouton de réglage sonnerie
Bouton ouvre-porte 2,
coupure sonnerie
Bouton ouvre-porte 1
Réglage du volume
audio
Réglage du volume
de sonnerie
Haut parleur
Micro
Encoche de fixation étrier
Bornier de connexion
Passage de câble horizontal
Dipswitchs de paramétrage
Connecteur appel palier
Encoche de fixation étrier
Bouton d'ouverture de la porte N°2
Au repos, bouton de coupure sonnerie :
appuyer 3 secondes pour activer ou
désactiver
Bouton de réglage de mélodie : appuyer 3
secondes pour entrer dans le réglage
Ø LED d'état :
Marron
(Marrón):
HZ+
(Azul):
Bleu
HZ-
L1 / L2
: Connexion du BUS
HZ +/ -
: Connexion appel palier
Ø Réglage volume sonnerie :
+
L'interrupteur permet de régler le
niveau de volume de la sonnerie
1
G NHEA GB2
L1
L2
