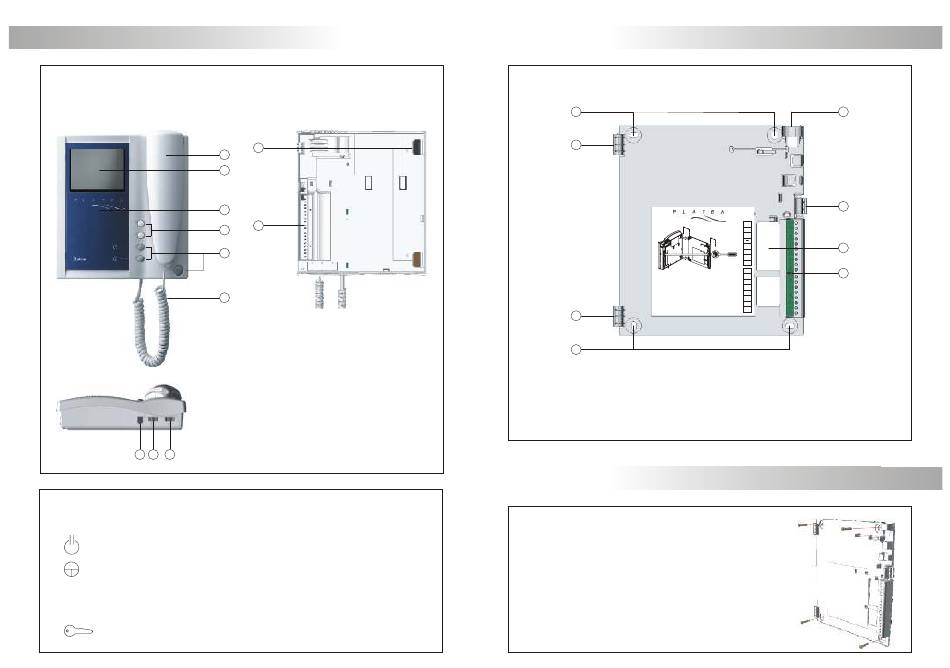

DESCRIPTION DU MONITEUR

j
i k
T
ouches de commande.
Touche pour commander un dispositif auxiliaire (voir page 22).
Avec le combiné raccroché, permet de visualiser l'image provenante de la plaque.
Avec le combiné décroché, permet d'établir une communication audio et vidéo
avec la plaque de rue. L'image reste à l'ecran pendant 90 secondes.
Pour activer cette fonction il faut ajouter un fil entre la plaque et le moniteur.
Permet d'activer la gâche électrique à n'importe quel instant.
D
escription des moniteurs Platea 5.
g
a
b
c
h
d
e
f
a. Combiné.
b. Ecran b/n ou coleur (selon le modèle).
c. Masque réversible.
d. Touches sans fonction.
e. Touches de commande.
f . Cordon.
g. Trou de fixation pour l'étrier.
h. Contacts de connexion avec base.
i. Prise pour connecteurs du cordon .
j . Réglage contraste ou couleur (selon le modèle).
k. Réglage luminosité.
17 18
DESCRIPTION DE L'ÉTRIER DE CONNEXION
a
b
b
a
F
ixer l'étrier de connexion du moniteur.
Éviter les emplacements trop proche d'une source de chaleur,
d'humidité ou exposé à la fumée.
Installer le moniteur directement sur un mur, en perçant quatre
trous de 6mm. de diamètre et en utilisant les vis fournies.
La partie supérieure de l'étrier de connexion doit être placé
à une hauteur de 1,60m. Laisser un dégagement autour
du moniteur de 5cm.
D
escription de l'étrier de connexion.
50mm.
U
AM
50mm.
MP
VP
Presionar para abrir.
I
Press to open.
Colocar la parte superior de la regleta a 1,60m. del suelo.
Place the top part of the monitor connector at 1,60m. from the floor.
A1
A2
B1
B2
a. Trous de fixation (x4).
b. Crochet de fixation (x2).
c. Entrée pour câblage vertical.
d. Crochet de fixation.
e. Entrée pour câblage central.
f. Bornier de connexion.

INSTALLATION DU MONITEUR

c
d
e
f
