ContaminationSensor CS 1000

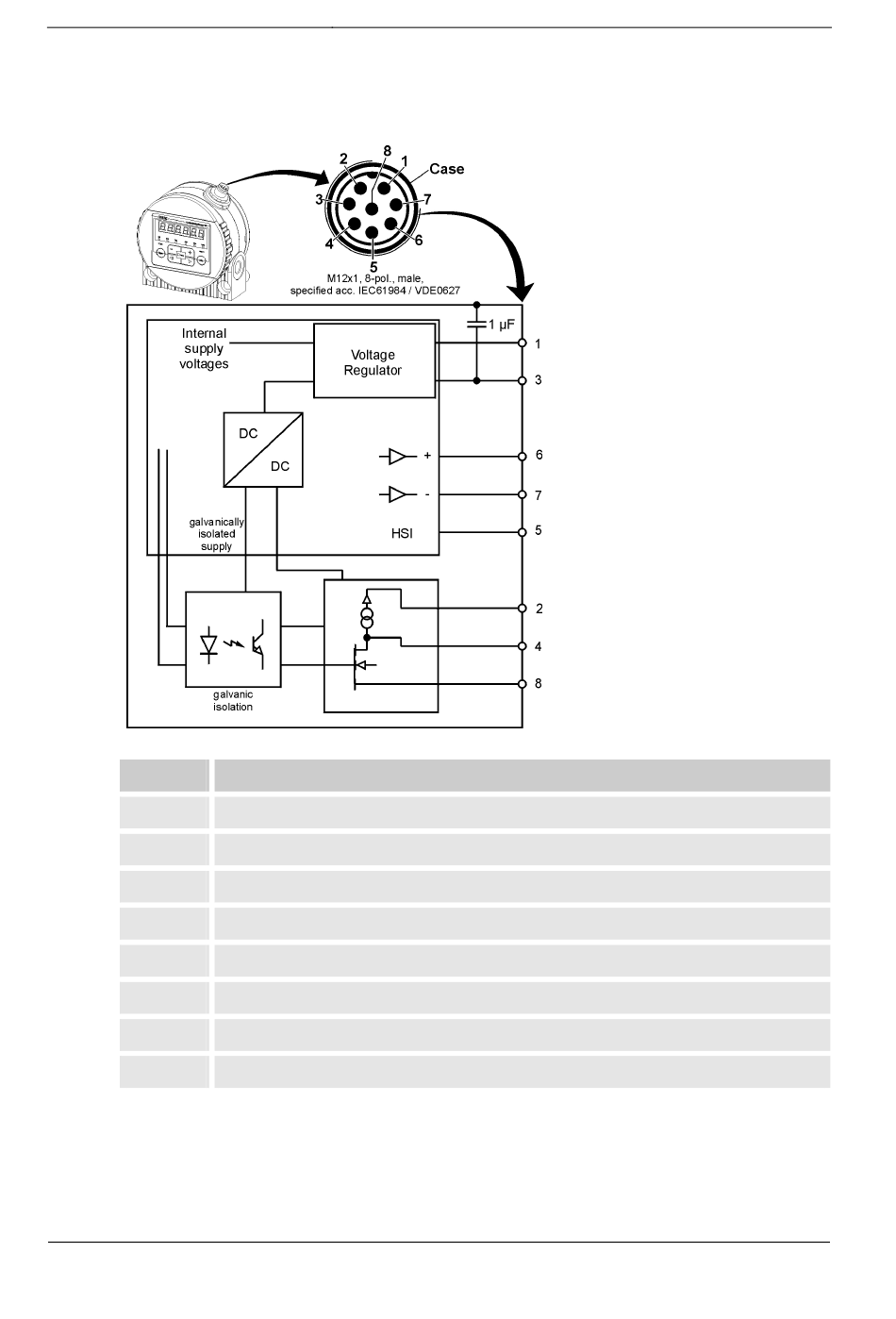

Raccordement électrique du CS1000
Affectation des broches
Broche Affectation
1
Tension d'alimentation 9 – 36 V DC
2
Sortie analogique +
3
Masse pour alimentation en courant
4
Masse pour sortie analogique et de commutation
5
HSI (HYDAC Sensor Interface)
6
RS485 +
7
RS485 -
8
Sortie de commutation (contact normalement ouvert)
La sortie analogique est une source active de 4 - 20 mA ou 2 - 10 V DC.La sortie de
commutation est un MOSFET de puissance à canal n passif.
Le contact de sortie est normalement ouvert. Le boîtier du connecteur est en contact
avec le boîtier du CS.
HYDAC FILTER SYSTEMS GMBH
BeWa CS1000 3247149p 240 fr 2011-02-11.doc
Raccordement électrique du CS1000
fr
Page 25 / 108
2011-02-11
