ContaminationSensor CS 1000

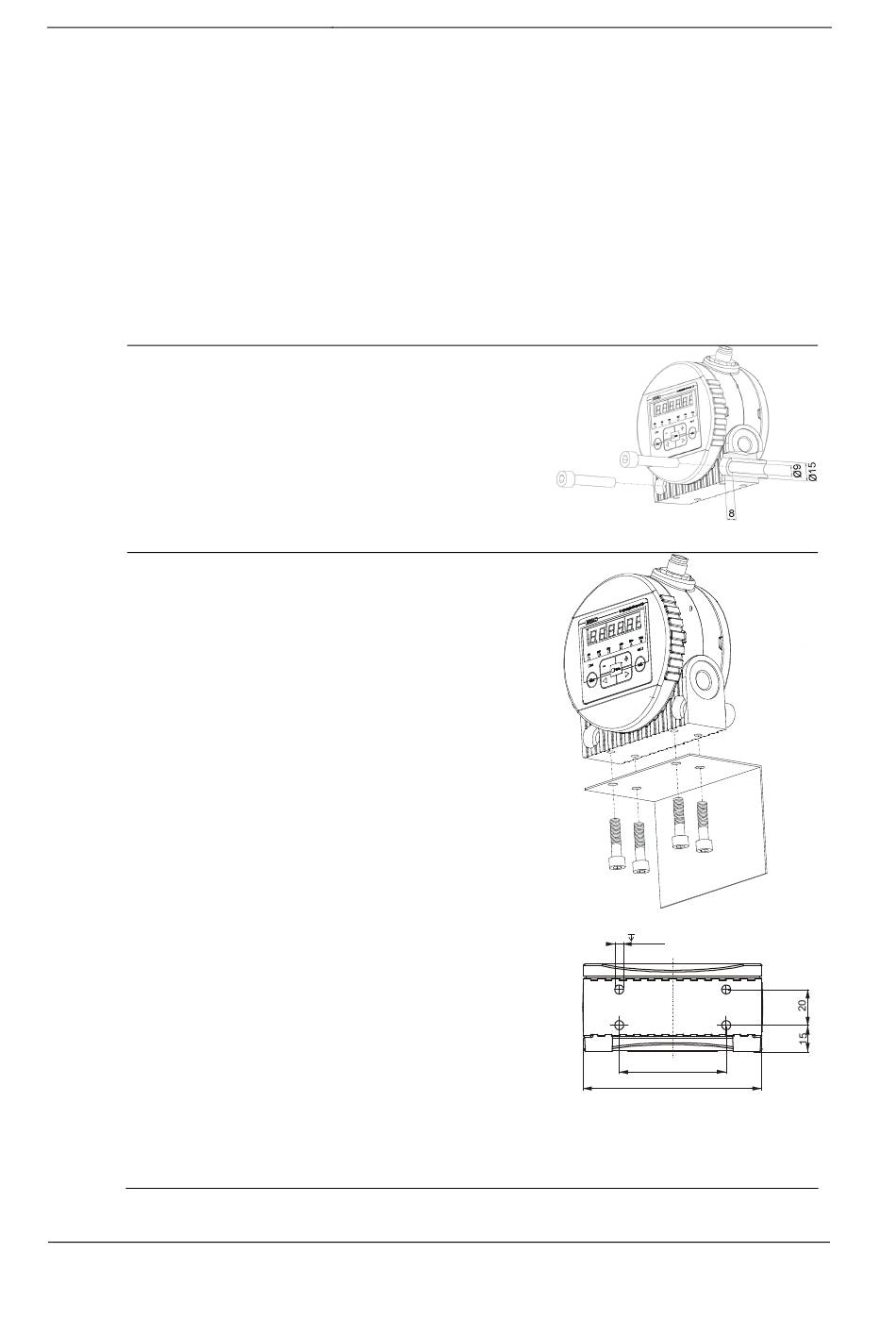

Fixation / montage du CS1000
Installez le CS de façon à ce que le sens de circulation soit de bas en haut.
Utilisez un orifice (bas) en guise d'entrée (INLET) et l'autre (haut) en tant que sortie
(OUTLET).
Lors du choix du site, vérifiez également les conditions ambiantes, telles que la
température, la présence de poussière, d'humidité, etc.
Le CS1000 a été conçu en conformité à l'indice de protection IP67 selon DIN 40050
/ EN60529 / CEI 529 / VDE 0470.
Fixez le capteur en procédant comme suit :
1. Monté sur un mur par 2 vis cylindriques à 6
pans creux M8 d'une longueur minimum de
40 mm conformément à ISO4762.
2. Monté sur une console par 4 vis cylindriques
à 6 pans creux M6 conformément à ISO4762.
HYDAC FILTER SYSTEMS GMBH
BeWa CS1000 3247149p 240 fr 2011-02-11.doc
Fixation / montage du CS1000
A
Toutes les dimensions sont en
fr
4xM6
12/16
B
60
100
Vue de dessous
mm.
Page 19 / 108
2011-02-11
