Entrée du moteur
Utilisez ces fonctions pour vérifier les conditions de l´entrée du moteur. Les mesures sont les
mêmes que pour la sortie du variateur et permettent de déterminer l´influence du câble. Un
câblage incorrect entre le variateur et le moteur peut entraîner des problèmes de contact, de
chute de tension et de réflexion qui peuvent provoquer une chute des performances ou
endommager le moteur. Les mesures sont stockées séparément lorsque vous sélectionnez
Enregistrer dans un rapport.
•
Motor Shaft Voltage (tension de l´arbre moteur)
Utilisez cette fonction pour détecter les courants d´amorçage qui peuvent endommager les
roulements du moteur. Ces problèmes peuvent être causés par les tensions élevées de
l´arbre en raison de la commutation rapide à haute tension du circuit de sortie du variateur.
Un balai placé sur la pointe d´une sonde permet de mesurer la tension de l´arbre en rotation.
Après avoir sélectionné un emplacement de mesure, sélectionnez la mesure spécifique à l´aide
h i
des touches
Certaines mesures requièrent de sélectionner la méthode de mesure dans un autre sous-menu.
A titre d´exemple, pour la mesure du courant et de la tension sur l´entrée du variateur, il convient
de sélectionner si la mesure est effectuée entre 2 phases ou entre une phase et la terre.
Après avoir effectué une sélection, un schéma de raccordement indique comment raccorder les
sondes de tension et les pinces ampèremétriques. Voir
Appuyez sur la touche E ou 4 NEXT (SUIVANT) pour afficher la mesure réelle.
E.

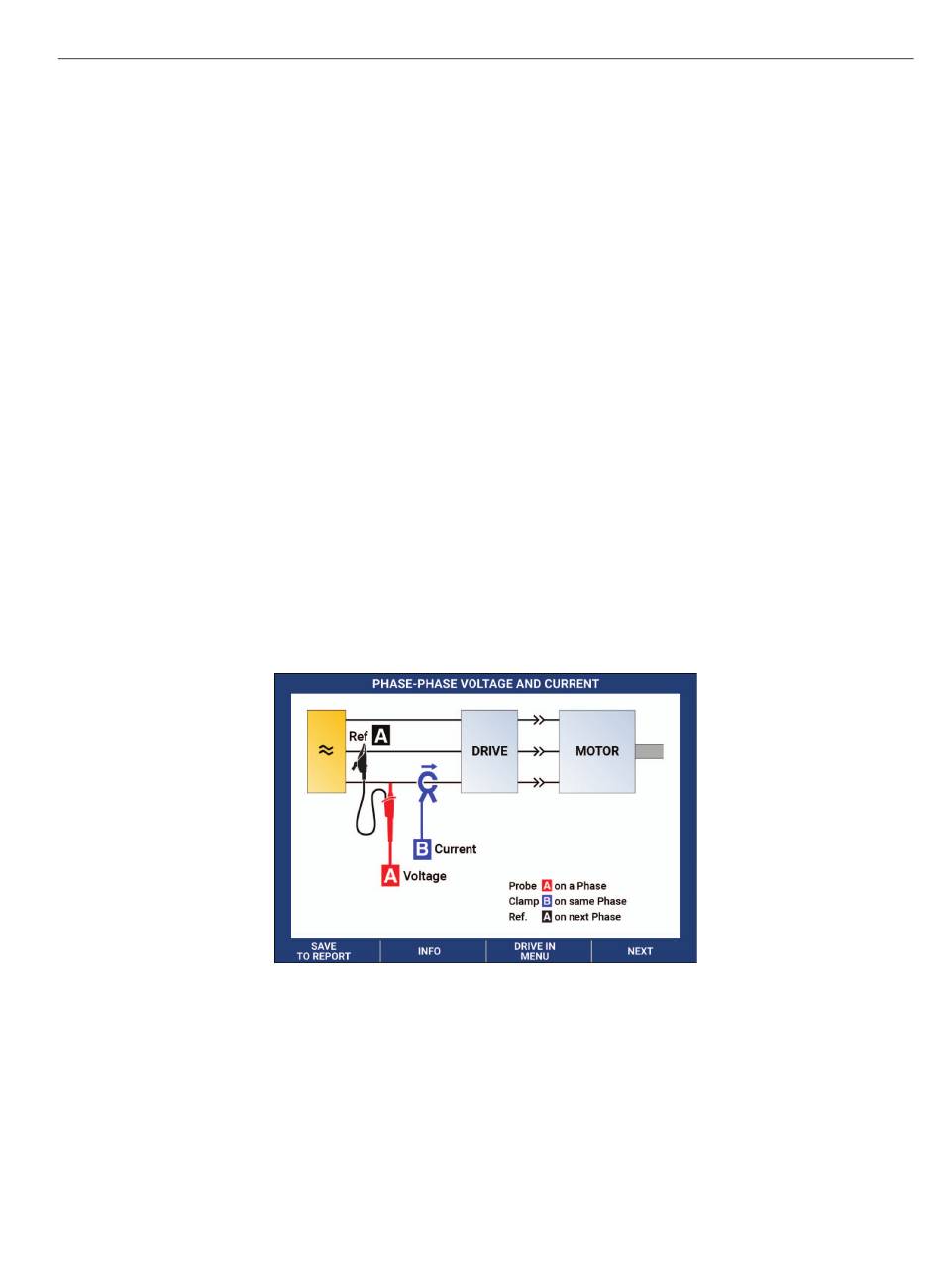

Figure 34. Schéma de raccordement du MDA-550
ScopeMeter
Outil de diagnostic MDA-550-III
Figure
34.
®
Test Tool
61
