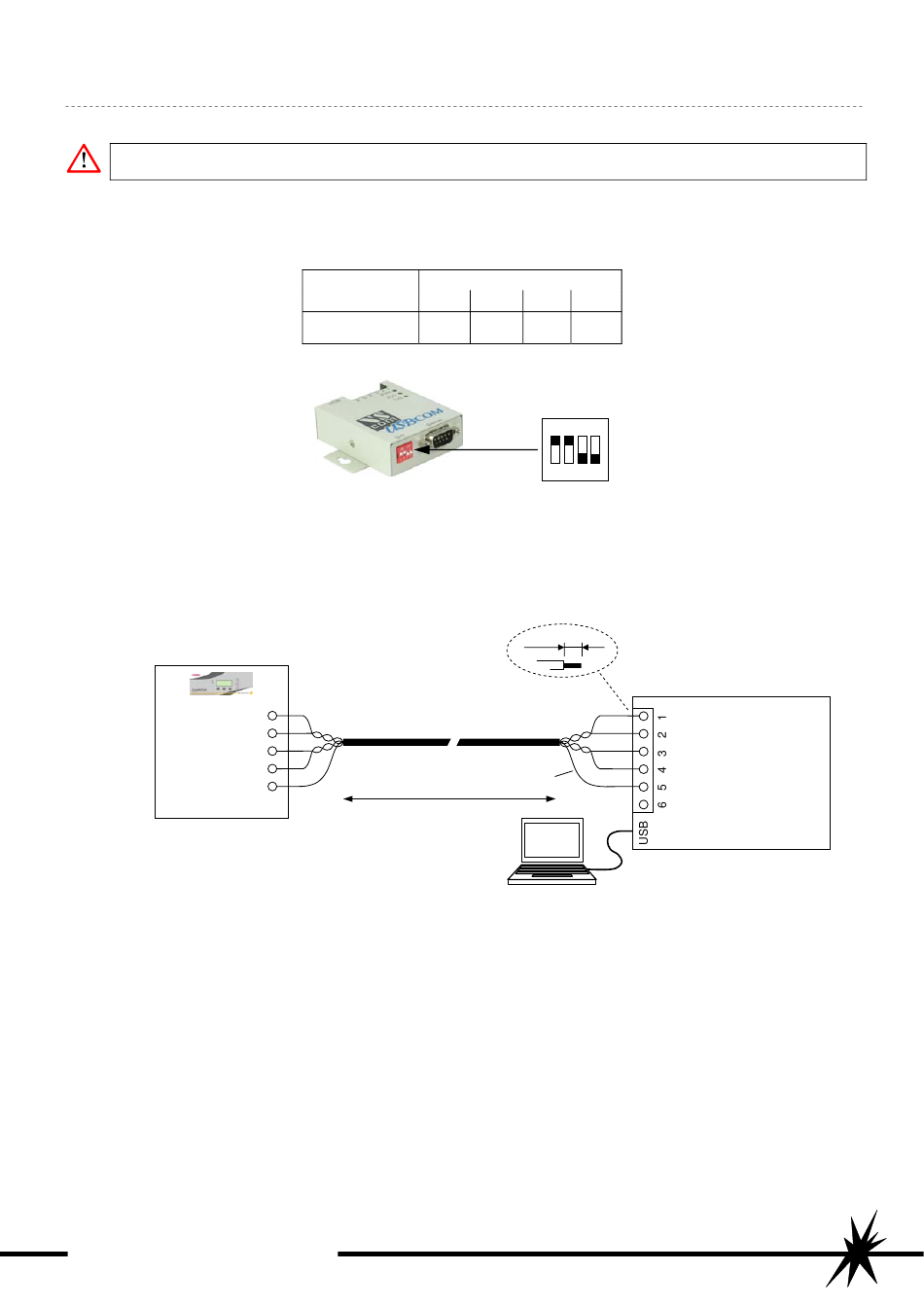

3.1. En mode RS422
Consultez d'abord la documentation technique livrée avec le central Dalemans pour de plus amples
informations sur la configuration et le raccordement du central.
1. Configurez le mode RS422 sur l'interface en plaçant les DIP switch comme suit :
2. Dénudez les conducteurs du câble provenant du central Dalemans sur une longueur de 5mm;
3. Raccordez les signaux TX+, TX-, RX+, RX- et GND provenant du central sur le bornier à 6 positions de
l'interface USB/RS422 en respectant l'ordre des positions donné ci-dessous;
RX+
RX-
TX+
TX-
GND
4. Raccordez l'interface au PC à l'aide du câble USB fourni.
Interface USB/RS422-485 -
Man-Interface USB COMi-FR-V1R0.doc
DIP Switch SW
Mode
S1
RS422 à 4 fils
ON
Câble FTP Cat. 5E
ou TPVF
Max. 300m
S2
S3
S4
ON
OFF
OFF
ON
DIP
1 2
3 4
5mm
TX-
TX+
RX+
RX-
Blindage
GND
PC
Interface
USB/RS422
3
