1551A/1552A Ex
Users Manual

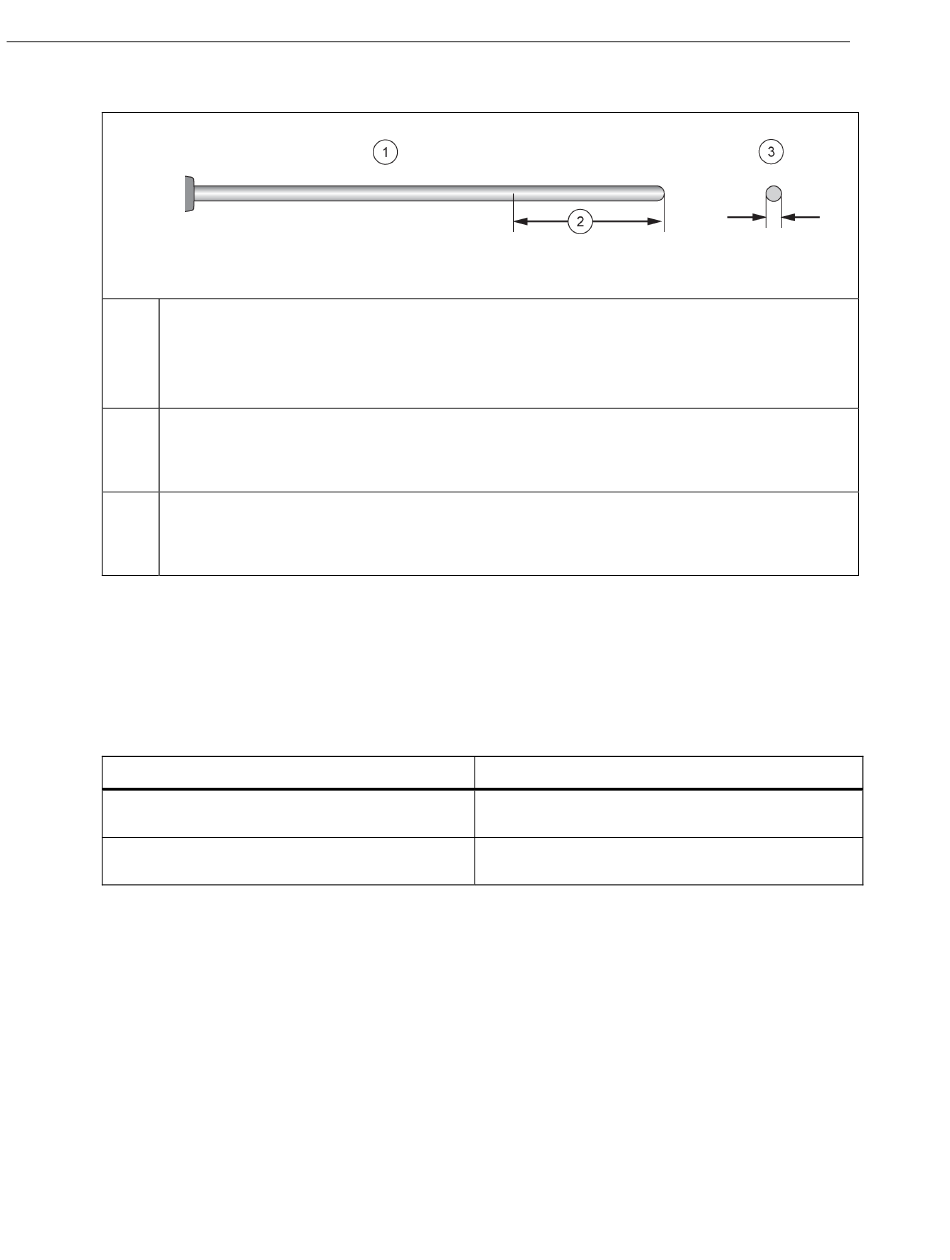

La figure 1 indique la longueur du capteur de la sonde.
Longueur de la gaine :
1551A-9 : 229 mm (9 po)
1551A-20 : 508 mm (20 po)
1551A-12/1552A-12 : 305 mm (12 po)
Longueur du capteur :
1551A : ≤10 mm (0,39 po)
1552A : ≤30 mm (1,18 po)
Diamètre de la gaine :
1551A-9 : 4,8 mm (3/16 po)
1551A-12/1551A-20/1552A : 6,35 mm (1/4 po)
Humide (bain liquide, puis thermométrique avec
composé thermique)
Sec (puits sec, puis thermométrique sans
composé thermique)
•
•
Voir la figure 2.
4
Figure 1. Mesures de la sonde
•
La profondeur d´immersion minimale requise dépend du type de milieu (humide
ou sec) tel qu´indiqué dans le tableau 1. Ces chiffres devraient entraîner des
erreurs d´immersion de < 0,005 °C dans la plupart des cas. Les résultats réels
dépendent du type et de la forme des matériaux environnants.
Tableau 1. Profondeur d´immersion minimale
Moyen
La profondeur maximale d´immersion pour le 1551A Ex est inférieure de 50 mm
(2 po) par rapport à la longueur totale. S´assurer que les 50 derniers millimètres de la
sonde, c´est-à-dire la partie la plus proche des composants électroniques internes de
l´appareil, ne sont pas en contact avec la source de chaleur.
La profondeur maximale d´immersion pour le 1552A Ex est inférieure de 75 mm
(3 po) par rapport à la longueur totale. S´assurer que les 75 derniers millimètres de la
sonde, c´est-à-dire la partie la plus proche des composants électroniques internes de
l´appareil, ne sont pas en contact avec la source de chaleur.
Profondeur d´immersion minimale
70 mm (2,8 po)
120 mm (4,8 po)
