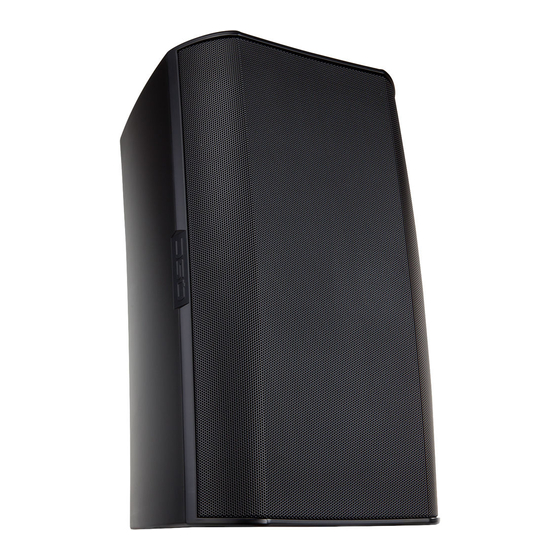

Série AcousticDesign™
Guide de l'utilisateur
S8T – Haut-parleur frontal/arrière bidirectionnel de 20,3 cm avec transformateur 70/100 V
S10T – Haut-parleur frontal/arrière bidirectionnel de 25,4 cm avec transformateur 70/100 V
S12 – Haut-parleur frontal/arrière bidirectionnel de 30,5 cm
TD-000329-03-A
*TD-000329-03*
Publicité
Table des Matières
Manuels Connexes pour QSC AcousticDesign Série
Sommaire des Matières pour QSC AcousticDesign Série
- Page 1 Série AcousticDesign™ Guide de l'utilisateur S8T – Haut-parleur frontal/arrière bidirectionnel de 20,3 cm avec transformateur 70/100 V S10T – Haut-parleur frontal/arrière bidirectionnel de 25,4 cm avec transformateur 70/100 V S12 – Haut-parleur frontal/arrière bidirectionnel de 30,5 cm TD-000329-03-A *TD-000329-03*...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies. -
Page 3: Garantie (États-Unis Seulement ; Dans Les Autres Pays, Consulter Le Revendeur Ou Le Distributeur)
La garantie limitée QSC est valide pendant une période de trois (3) ans à partir de la date d'achat aux États-Unis et de nombreux autres pays (mais pas tous). -
Page 4: Réglage Du Sélecteur De Prise Du Transformateur
Figure 4. WARNING!: Installer le système conformément aux codes du bâtiment et réglementations locaux. Faire appel à un installateur professionnel. QSC Audio Products n'est pas responsable des dommages résultant d'une négligence lors de l'installation de tout support ou haut-parleur. 1. Monter sur une surface capable de soutenir le poids du haut-parleur. - Page 5 Ajustement de l'angle du support X-Mount™ Voir Figure 5. NOTE: Cette étape peut être effectuée dès maintenant ou après le montage du haut-parleur. 1. Utiliser une clé Allen de 5 mm pour desserrer les vis de réglage. 2. Orienter le support comme nécessaire. -15°/+30°...
-
Page 6: Montage Du Haut-Parleur Sur Le Support
Figure 7. WARNING!: Suspendre le haut-parleur conformément aux codes du bâtiment et réglementations locaux. Faire appel à un installateur professionnel. QSC Audio Products n'est pas responsable des dommages résultant d'une négligence lors de l'installation du câblage de suspension ou du haut-parleur. -
Page 7: Installation Du Couvercle De Protection Contre Les Intempéries (Facultatif)
Installation du couvercle de protection contre les intempéries (facultatif) Voir Figure 1. Glisser l'écrou (1), le joint de compression (2) et le couvercle/joint anti-intempéries (3) sur le câblage du haut-parleur. 2. Terminer le câblage à l'aide du connecteur de style européen ; voir «... - Page 8 Dimensions du S12 354 mm (13.9 in) 354 mm (13.9 in) 323 mm (12.7 in) — Figure 10 — TD-000329-03-A...
- Page 9 Dimensions du S10T 318 mm (12.5 in) 318 mm (12.5 in) 298 mm (11.7 in) — Figure 11 — TD-000329-03-A...
- Page 10 Dimensions du 8T 254 mm (10 in) 254 mm (10 in) 254 mm (10 in) — Figure 12 — TD-000329-03-A...
-
Page 11: Caractéristiques Techniques
Test de corrosion accélérée au chlore : MIL-STD-810G Méthode 509.5 pendant 100 h Humidité : MIL-STD-810G Méthode 507.5, cycle naturel B2, forte humidité relative cyclique pendant 7 jours Température haute/basse : testé conformément aux normes internes QSC entre -20 et 50 °C Dimensions (HxlxP) millimètres... - Page 12 © 2013 QSC Audio Products, LLC. Tous droits réservés. QSC et le logo QSC sont des marques de QSC Audio Products, LLC déposées aux États-Unis et dans d'autres pays. X-Mount est une marque de commerce de QSC Audio Products, LLC. Toutes les autres marques de commerce appartiennent à leur propriétaire respectif.
