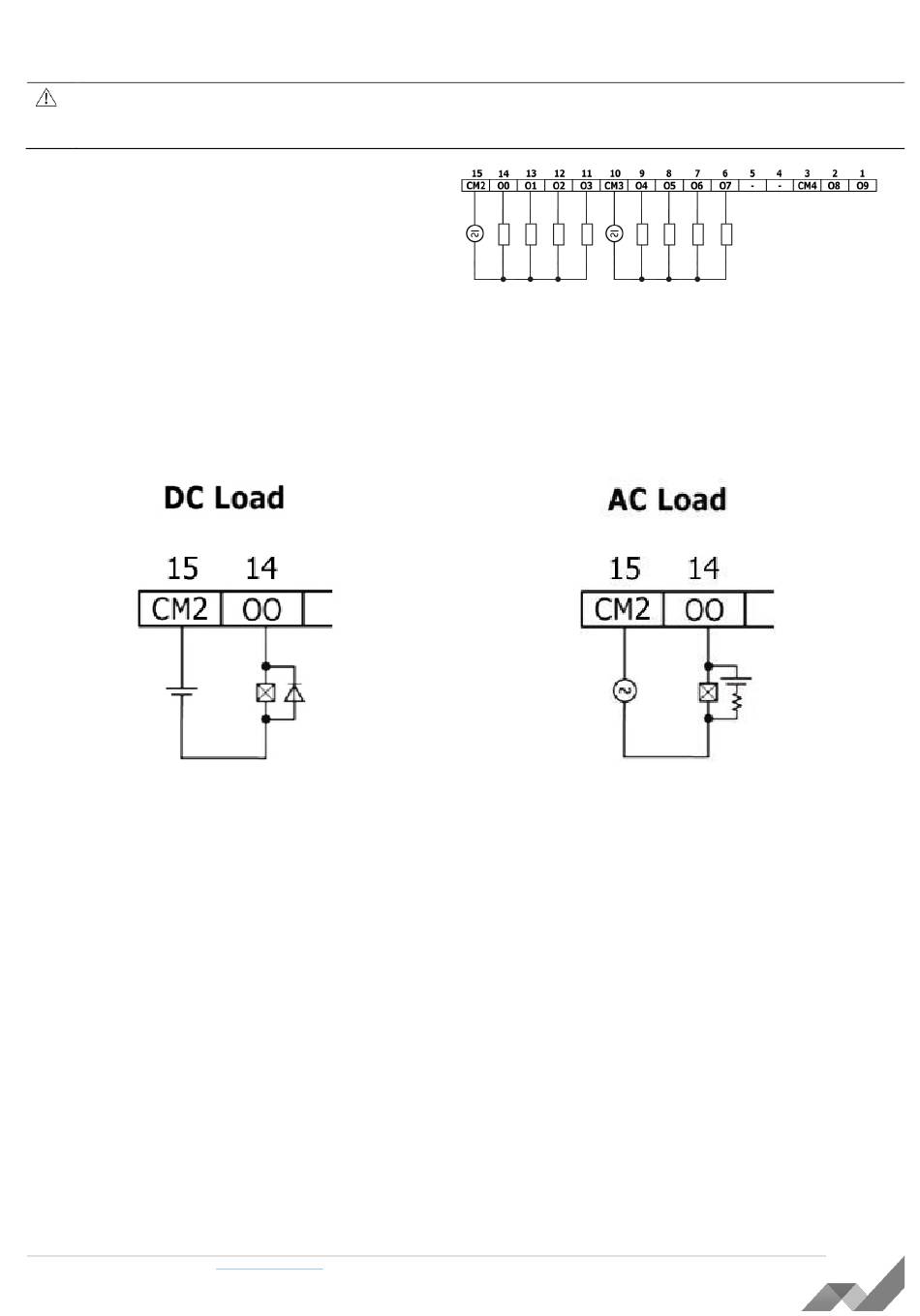

Câblage des sorties relais (US5-Bx-TR22, US7-Bx-TR22, US10-Bx-TR22)
▪ Pour éviter tout risque d'incendie ou de dommages matériels, utilisez toujours une source de
courant limitée ou raccordez un dispositif de limitation de courant en série avec les contacts de
relais.
Les sorties relais sont organisées en deux
groupes isolés :
O0-O3 partagent le retour commun CM2.
O4-O7 partagent le retour commun CM3
Augmentation de la durée de vie du contact
Pour augmenter la durée de vie des contacts de relais et protéger l'Automate contre les dommages
potentiels par champs électro-magnétique inversé, connectez :
•
Une diode de protection en parallèle avec chaque charge DC inductive,
•
Un circuit d'amortissement RC en parallèle avec chaque charge AC inductive
PL Systems Unitronics France -
Version : 23/09/2020
