US5-Bx-TR22, US5-Bx-T24
US7-Bx-TR22, US7-Bx-T24
US10-Bx-TR22, US10-Bx-T24

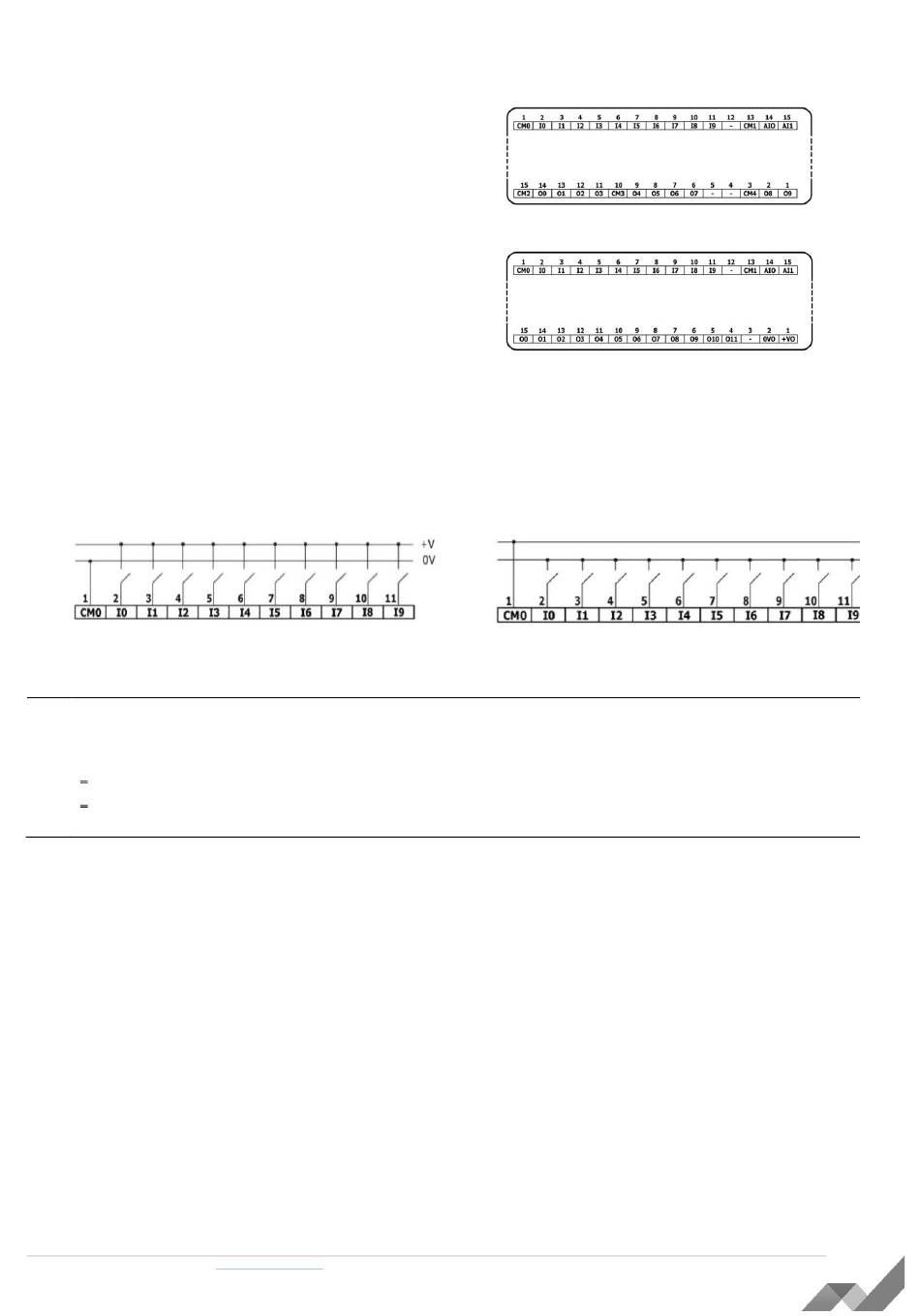

Points de connexion d'E / S
Les entrées-sorties de ces modèles sont
organisées en deux groupes de quinze points
chacun, comme indiqué sur les figures à droite.
Groupe supérieur
Points de connexion d'entrée
Groupe inférieur
Points de connexion de sortie
La fonction de certaines E / S peut être adaptée
via les paramètres de câblage et de logiciel.
Câblage des entrées digitales
Les 10 entrées digitales partagent le point commun CM0. Les entrées digitales peuvent être câblées
ensemble comme sink ou source.
Câblage d'entrée, pnp
Câblage des entrées analogiques
Les deux entrées partagent le point commun CM1.
▪ Les entrées ne sont pas isolées
N
OTE
▪ Chaque entrée offre deux modes : tension ou courant. Vous pouvez définir chaque entrée
indépendamment.
▪ Le mode est déterminé par la configuration matérielle dans le logiciel.
▪ Notez que si, par exemple, vous branchez l'entrée au courant, vous devez également régler
l'entrée sur courant dans le logiciel.
PL Systems Unitronics France -
Version : 23/09/2020
info@pl-systems.fr
US5-Bx-TR22, US7-Bx-TR22, US10-Bx-TR22
US5-Bx-T24, US7-Bx-T24, US10-Bx-T24
Câblage d'entrée, npn
11
