Mise en service
3.1
Mise en service du module haute tension Option
3.1.1 Montage du module haute tension sur l'appareil de base
Pour la première mise en service, monter le module haute tension
HP ou HV sur l'appareil de test PROFITEST204+.
Lorsque le montage est correct, un échange de données entre
les deux éléments s'opère via un circuit à diodes, voir chapitre
3.7.4 "Exécuter un auto-test" .
!
Attention !
Pendant le montage, l'équipement de base et le module
haute tension doivent être coupés du réseau et du circuit
de mesure
➭ Fermer le couvercle de l'équipement de base.
➭ Retourner l'équipement de base, en choisissant une surface
molle afin de ne pas rayer l'appareil.
➭ Retirer du socle de l'appareil de base les deux pieds en caout-
chouc sous lesquels se trouvent les perçages.
➭ Positionner le module haute tension de manière à ce que les
raccordements ou câbles des deux appareils se trouvent du
même côté.
➭ Retirer du socle du module haute tension les deux pieds en
caoutchouc sous lesquels se trouvent les perçages.

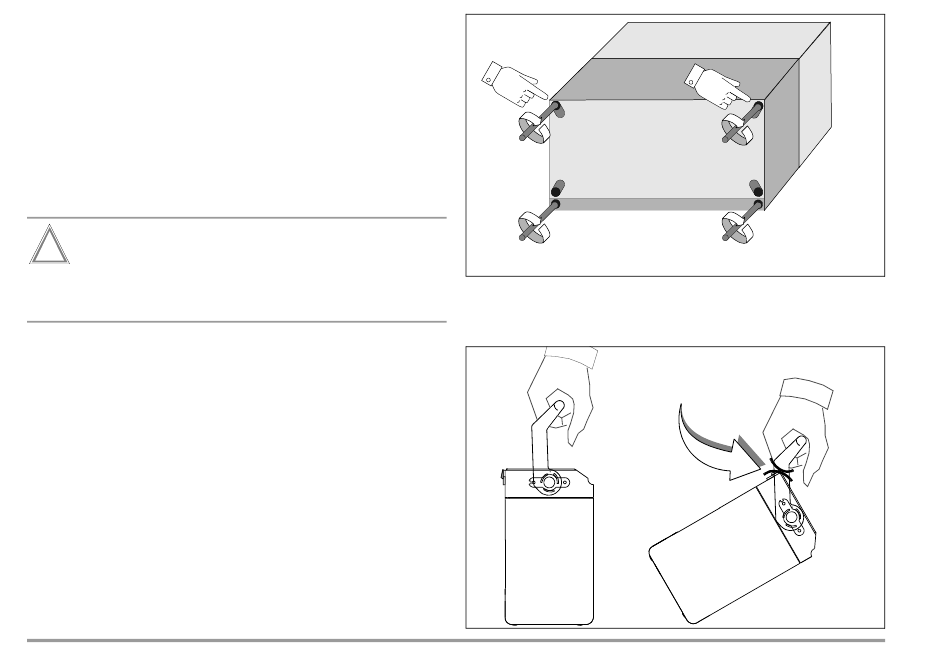

➭ Insérer les quatre tiges filetées dans les perçages prévus à cet
effet, voir figure.
➭ Visser les tiges filetées avec un tournevis (taille 4,5)
14
Oter les pieds
en caoutchouc !
Arrière du module haute tension
➭ Replacer les deux pieds en caoutchouc ôtés auparavant sur
les perçages du module haute tension.
Risque de coincement !
