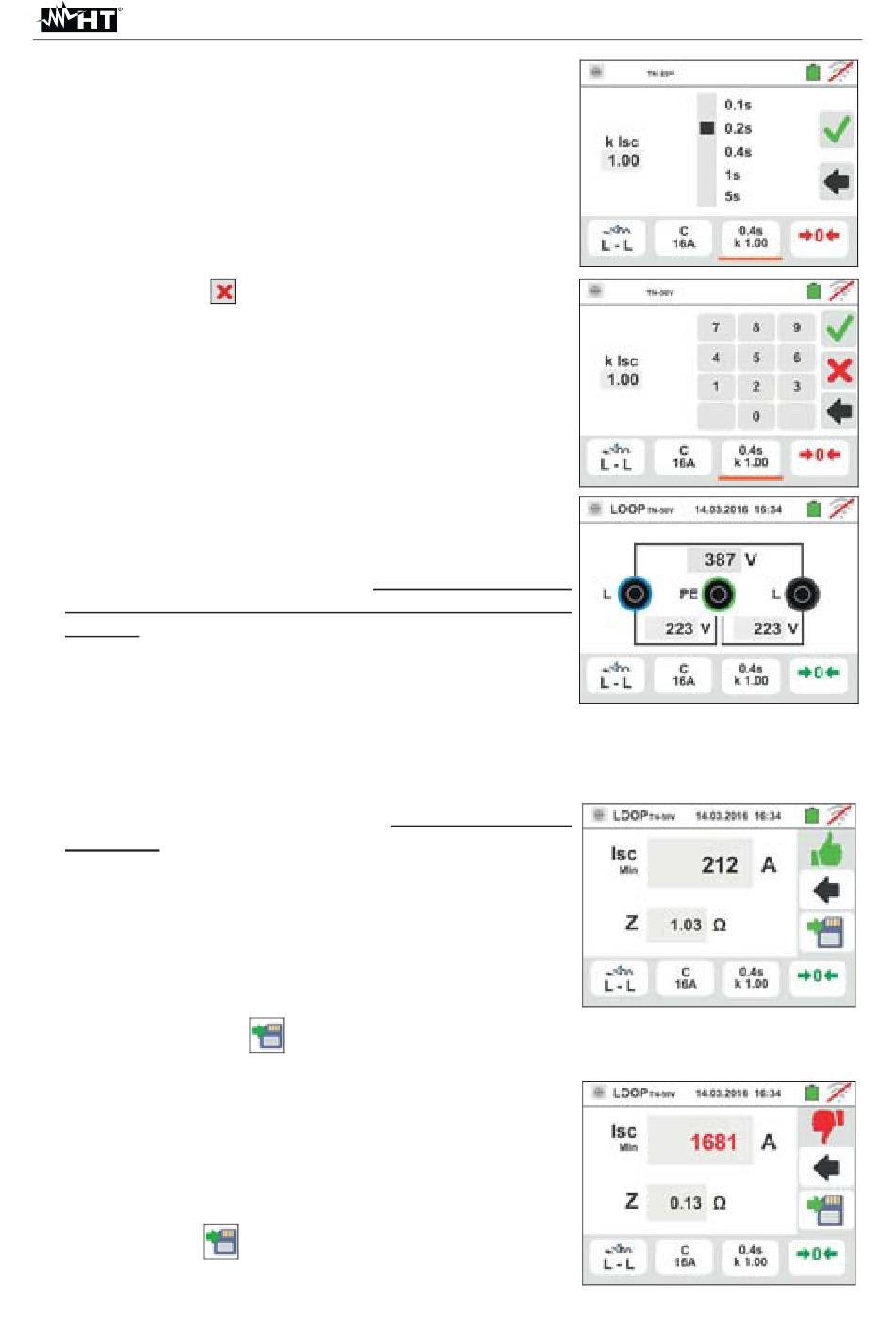

5. Déplacer la référence de la barre de glissement en
choisissant le temps d'intervention de la protection
parmi les options : 0.1s, 0.2s, 0.4s, 1s, 5s. Toucher le
champ « k Isc » pour régler le coefficient de calcul de
courant de court circuit Isc. La page-écran qui suit est
affichée
6. Toucher l'icône
champ In et utiliser le clavier virtuel pour régler la
valeur du coefficient de calcul de courant de court
circuit Isc entre les valeurs admises par l'instrument
Confirmer le choix en revenant à la page-écran initiale
de la mesure
7. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Effectuer l'étalonnage
préliminaire des cordons de test comme décrit dans le
§ 6.4.2. Connecter la fiche shuko, les crocodiles ou
l'embout à distance au réseau électrique comme
d'après les Fig. 18, Fig. 19, Fig. 20 et Fig. 22 le point le
plus près possible de la protection en cours d'examen.
Remarquer la présence des valeurs de tension
correctes entre L-L et L-PE correspondant aux
sélections effectuées lors de la phase initiale (voir la §
5.1.4) comme il est montré dans la page-écran
8. Appuyer sur la touche GO/STOP pendant quelques
secondes ou sur la touche START de l'embout à
distance. Tout au long de cette phase, ne pas
déconnecter les bornes de mesure de l'instrument de
l'installation sous test. En cas de résultat positif (le
courant de court-circuit minimum est coupé par le
dispositif de protection dans le temps indiqué dans les
sélections effectuées), la page-écran ci-contre est
affichée par l'instrument. Appuyer sur la touche SAVE
ou toucher l'icône
(voir la § 7.1).
9. En cas de résultat négatif (le courant de court-circuit
minimum N'est PAS coupé par le dispositif de
protection dans le temps indiqué dans les sélections
effectuées), la page-écran ci-contre est affichée par
l'instrument. Remarquer la présence du résultat de la
mesure en rouge. Appuyer sur la touche SAVE ou
toucher l'icône
§ 7.1).
pour mettre à zéro la valeur dans le
utilisateurs
ci-dessus
pour sauvegarder la mesure
pour sauvegarder la mesure (voir la
pourrait
FR - 52
