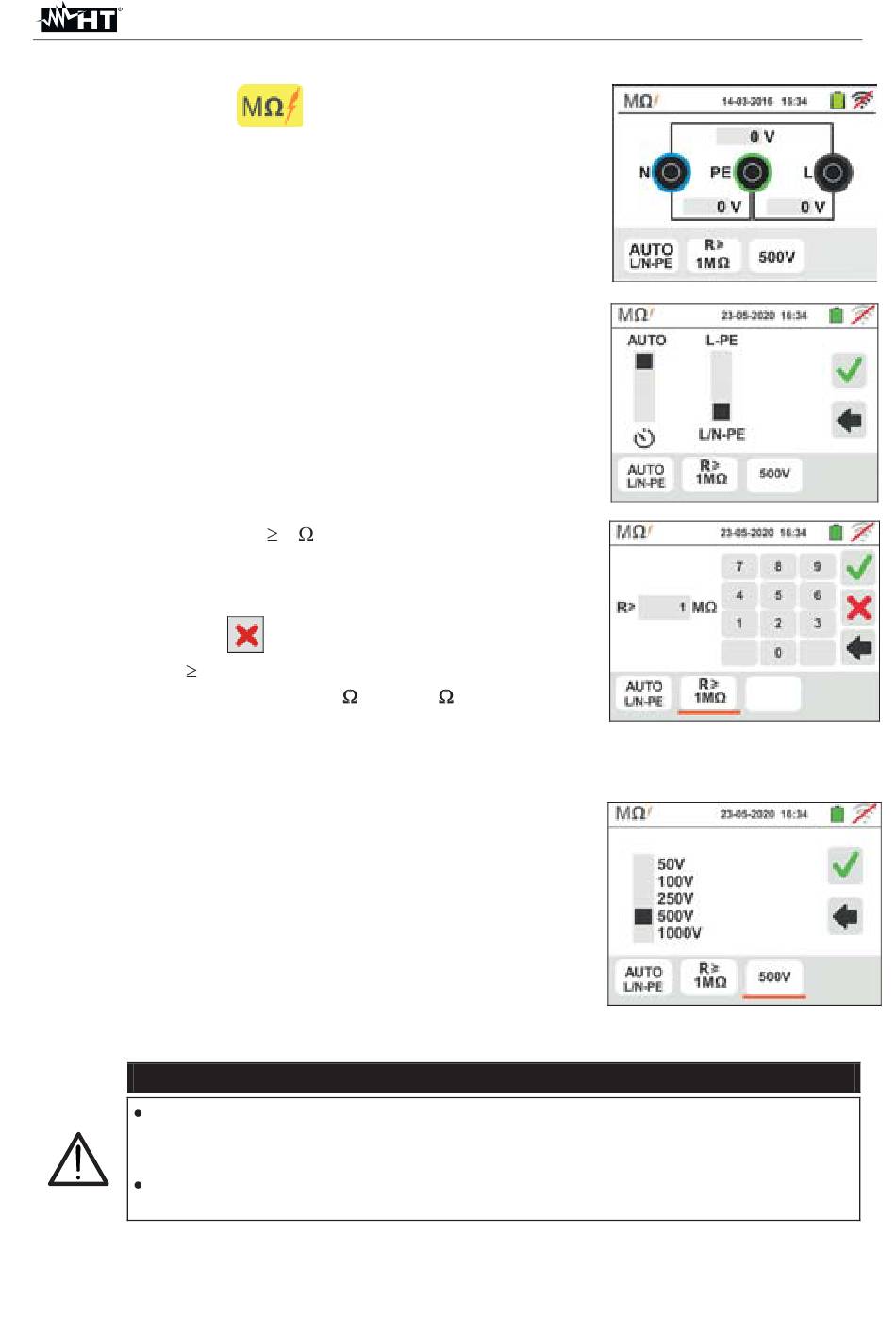

6.2.2. Mode AUTO L/N-PE
1.
Toucher l'icône
affichée. L'instrument exécute automatiquement le test
pour la présence de tension entre les entrées (affiché à
l'écran) en bloquant l'essai en cas de tension
supérieure à 30V.
Toucher l'icône « AUTO L/N-PE » pour régler le mode
de mesure. La page-écran qui suit est affichée.
2.
Déplacer la référence de la barre de défilement gauche
sur les positions « AUTO » (mode Automatique).
Déplacer la référence de la barre de défilement droite
sur les position « L/N-PE ». Confirmer le choix en
revenant à la page-écran précédente.
En cas de sélection du mode Timer, la page-écran qui
suit est affichée.
3.
Toucher l'icône « R xx » pour régler la valeur limite
minimum de la résistance d'isolement sur laquelle
l'instrument exécute la comparaison avec la valeur
mesurée. La page-écran ci-contre est affichée.
Toucher l'icône
champ « R ». Utiliser le clavier virtuel pour régler la
valeur comprise entre 0.01M
Confirmer le choix en revenant à la page-écran initiale
de la mesure. Remarquer la présence de la valeur limite
réglée.
4.
Toucher l'icône « xxxxV » pour régler la tension d'essai
DC dans la mesure d'isolement. La page-écran ci-
contre est affichée.
Déplacer la référence de la barre de défilement sur la
valeur souhaitée de la tension d'essai en choisissant
parmi 50, 100, 250, 500, 1000VDC
Confirmer le choix en revenant à la page-écran initiale
de la mesure. Remarquer la présence de la valeur limite
réglée.
Déconnecter de l'instrument tout autre câble n'étant pas strictement
nécessaire pour la mesure et vérifier notamment qu'aucun câble ne soit
connecté à l'entrée In1.
S'assurer qu'aux extrémités des conducteurs sous test il n'y ait pas de
tension avant d'y connecter les bornes de mesure.
5. Connecter les crocodiles et/ou les embouts et/ou l'embout à distance aux extrémités
des conducteurs sous test comme d'après les Fig. 10 et Fig. 11
. La page-écran ci-contre est
pour mettre à zéro la valeur dans le
et 999M
ATTENTION
FR - 22
