APT IP Encoder et Decoder Silver – Manuel d'utilisation SR 2.2.x – 05/2018
3.5.3.2 Configuration réseau avancée
Cette page permet la configuration UPnP pour la gestion des ports.
3.5.3.3 Mode NAT Traversal – UPnP
Le mode NAT traversal permet au codec de faire une demande de mappage de ports à un
équipement passerelle Internet en utilisant une sous-section du protocole UPnP (Universal
Plug and Play), le protocole Internet Gateway Device (IGD).
Lorsque l'UPnP est activé dans le routeur, le codec peut effectuer des demandes de mappage
automatiques sans configuration particulière du routeur. Les configurations routeur n'ont pas
besoin d'être sauvegardées.
Le protocole IGD, supporté par UPnP, permet de rendre les opérations de mappage transpa-
rentes de type plug-and-play. Aucune assistance ni infrastructure serveur particulière n'est
nécessaire.
IGD est le seul aspect du protocole UPnP utilisé par le codec.
Pour la gestion des paramètres, la page de configuration réseau avancée permet de définir
les éléments comme montré ci-dessous :

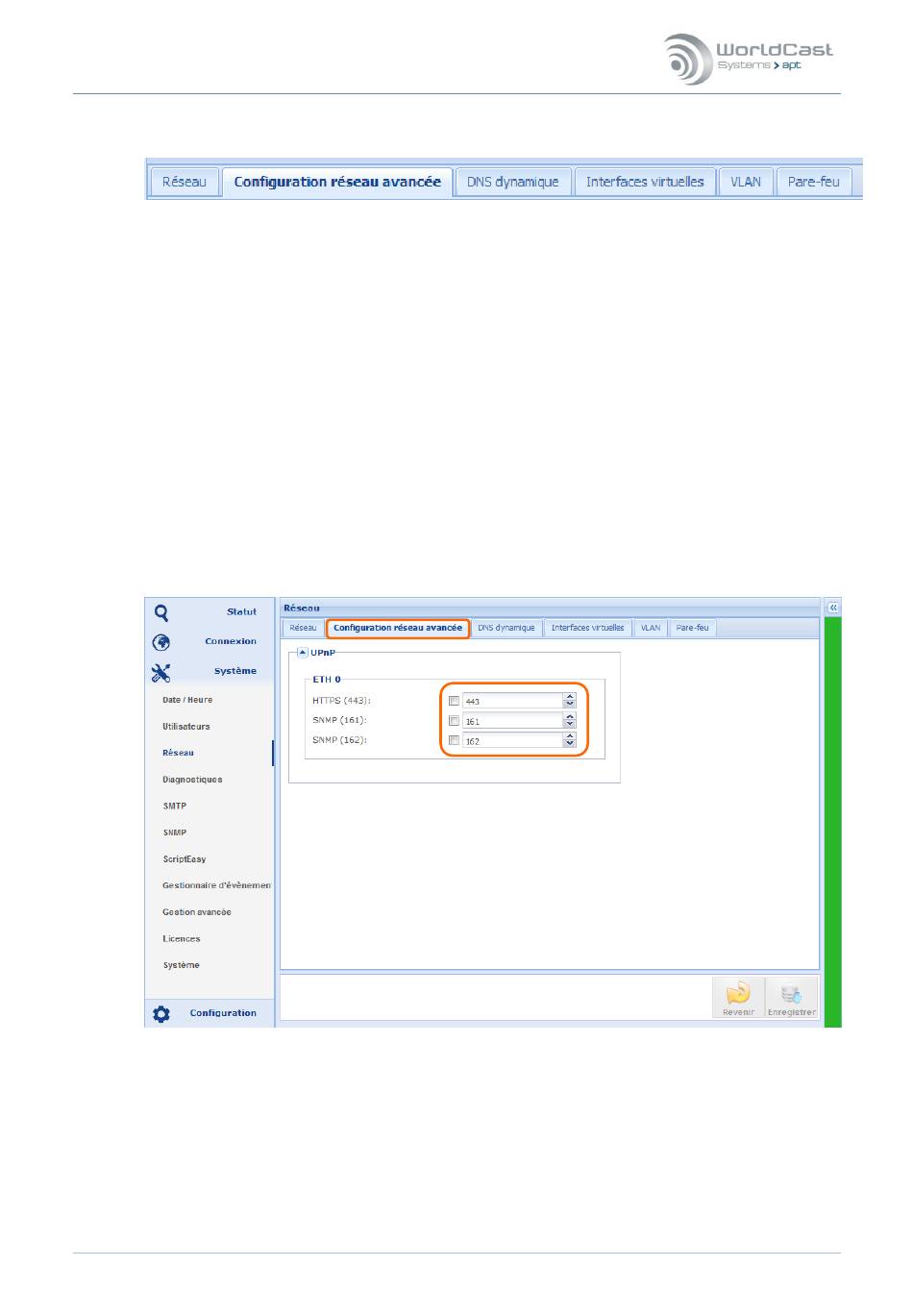

Figure 3-44: paramétrage UPnP pour la gestion du port 443
Cette page permet le mappage des ports pour les services utilisant l'UPnP.
L'exemple montre le mappage du port 443 pour le HTTPS. La case à cocher permet le rou-
tage du port dans un routeur. Avec ce paramétrage, une demande de connexion d'un navi-
gateur vers une adresse IP externe et le port 4430 (HTTPS) est re-routée vers le port 443 de
ce codec identifié par son adresse MAC (règle de routage du routeur). Le mappage et le rou-
tage de ports sont disponibles pour les deux interfaces ETH de manière indépendante.
Whiterock Business Park – 729 Springfield Road – Belfast BT12 7FP – Irlande du Nord
Page 73
