APT IP Encoder et Decoder Silver – Manuel d'utilisation SR 2.2.x – 05/2018
2.2
Informations de câblage

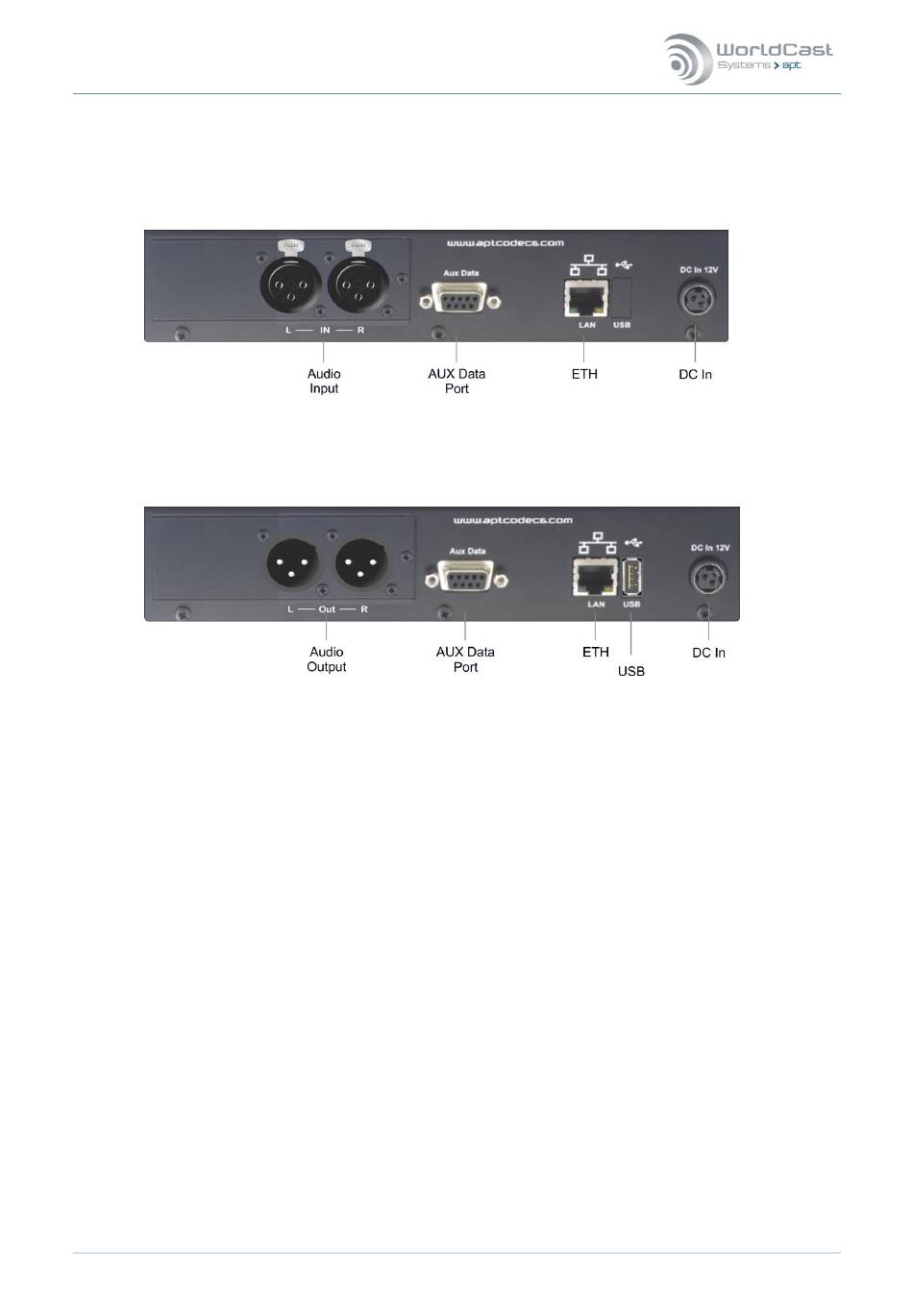

IP Encoder Silver / XLR
Figure 2-2 : composants du panneau arrière de l'APT IP Encoder Silver
IP Decoder Silver / XLR
Figure 2-3 : composants du panneau arrière de l'APT IP Decoder Silver
2.2.1
Power Adaptor – DC In
Les codecs Silver sont fournis avec une alimentation externe qui fonctionnent sur une tension
secteur comprise entre 100 VAC and 240 VAC. Cette alimentation externe qui fournit 12 VDC
au codec possède un connecteur autobloquant.
N'utilisez pas une alimentation autre que celle fournie avec votre équipement.
2.2.2
Interface Ethernet
C'est une connexion Ethernet 10/100BaseT avec une capacité MDI/MDI-X Auto sur un con-
necteur RJ45.
Whiterock Business Park – 729 Springfield Road – Belfast BT12 7FP – Irlande du Nord
Page 17
