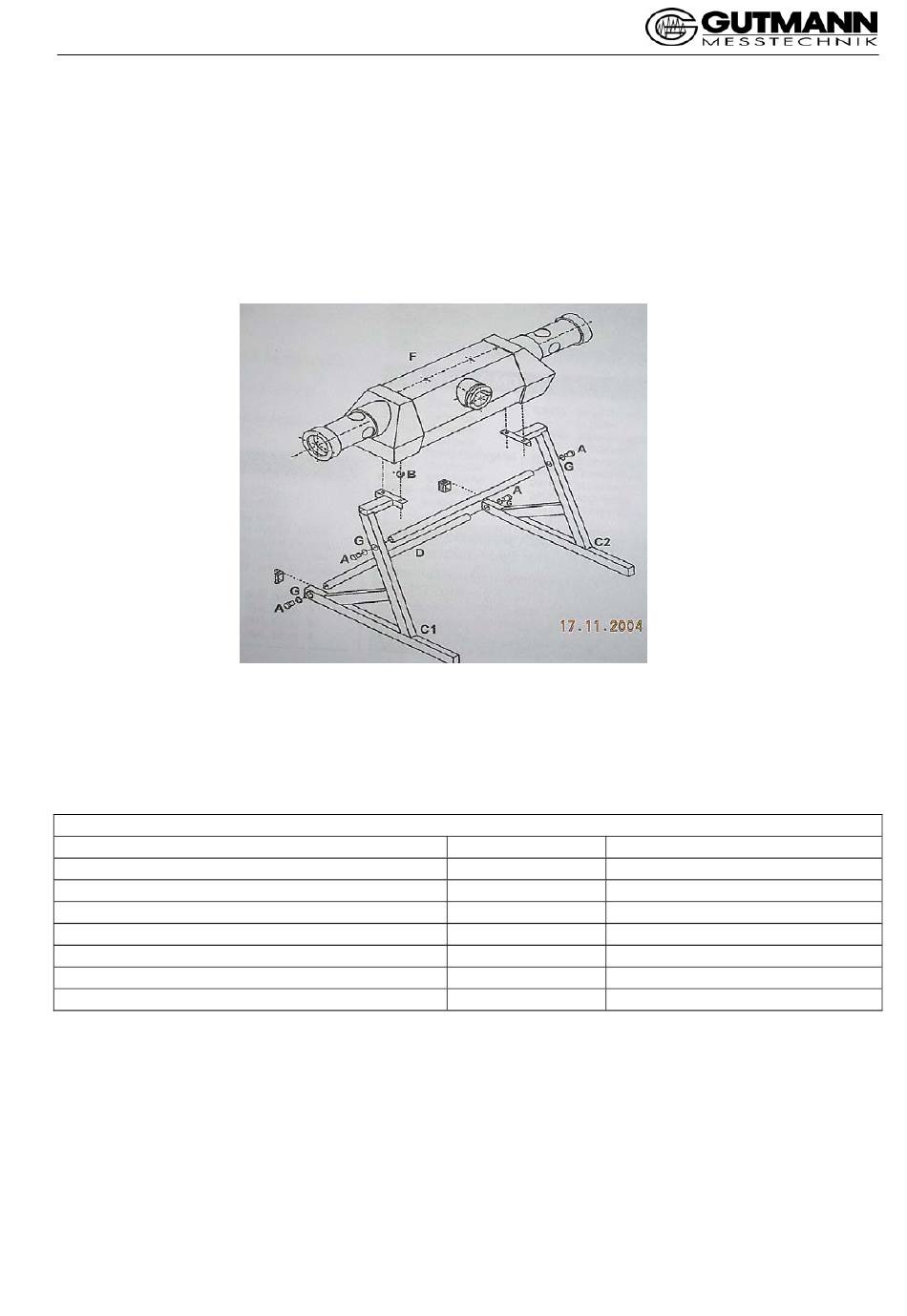

• Monter le support de l'opacimètre
Visser le pied gauche et droit (C1 et C2) et les barres de liaison (D) avec les 4 vis (A) et les
rondelles élastiques (G).
Ensuite, les joints toriques (B) sont placés sur l'opacimètre (RF). Ensuite, l'opacimètre est fixé sur
le support avec les goupilles fournies.
• Pièces du châssis de l'opacimètre
Désignation
Opacimètre
Barre de liaison D (20mm), 2 x M6
Rondelle élastique M6
Vis à six pans creux M6 x 15 mm
Jeu de goupilles
Pied droit
Pied gauche
Joints torique
Instruction de montage mega compaa GM3
Quantité
1
2
4
4
1
1
1
4
- 5 -
Illustration
F
D
G
A
Sans illustration
C2
C1
B
