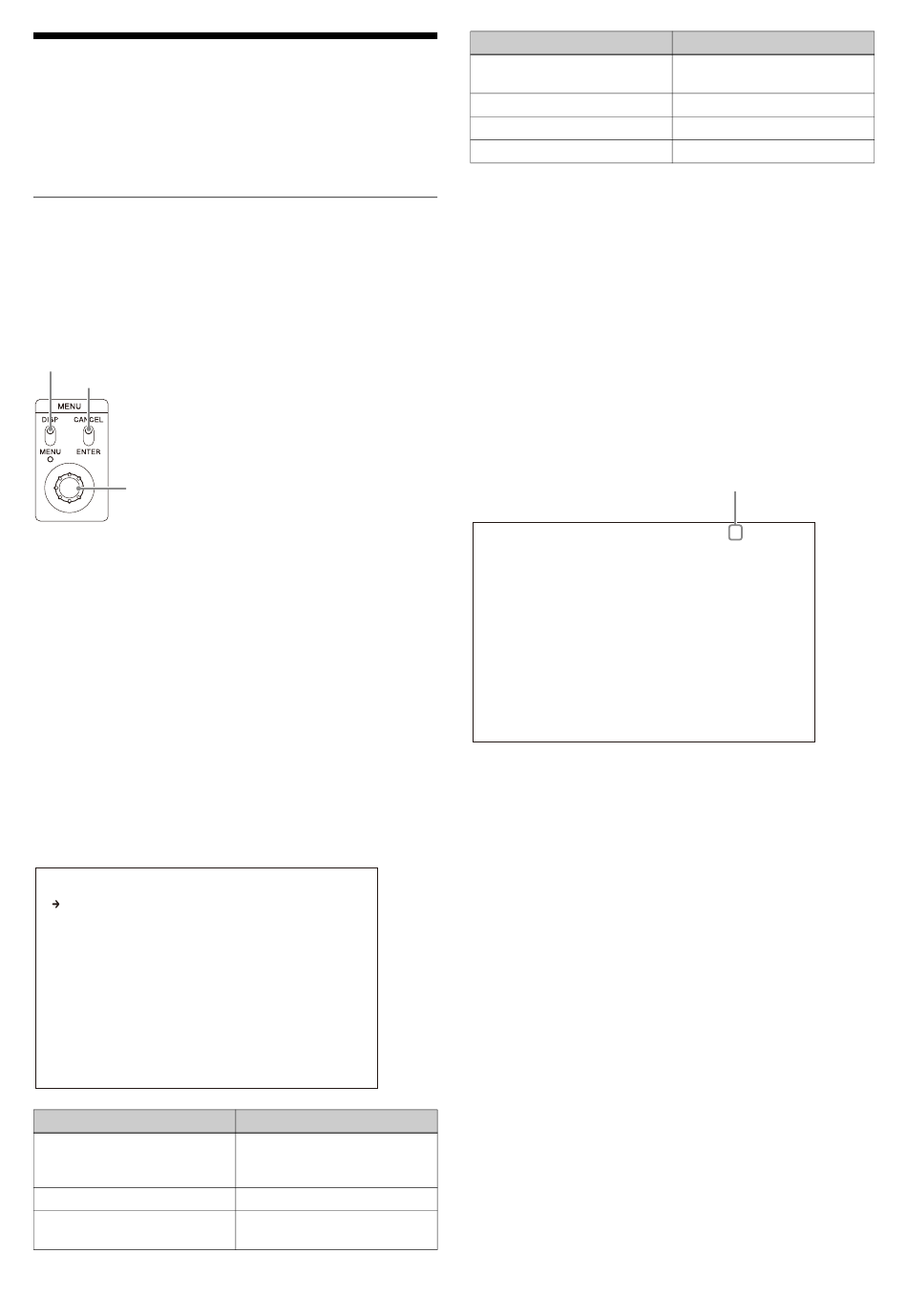

Réglages de menu
Il est possible de vérifier et de modifier les réglages du
système CCU et des périphériques à l'aide d'un moniteur
vidéo connecté au connecteur PIX.
Modification des réglages d'éléments
du menu
L'écran de menu est contrôlé à l'aide du bouton et des leviers
du bloc de contrôle MENU sur le panneau avant. Le réglage
du levier CANCEL/ENTER sur la position ENTER et la
pression sur le bouton CONTROL donnent le même résultat.
Levier et témoin DISP/MENU
Levier CANCEL/ENTER
Bouton CONTROL
Pour afficher une page de menu
Placez le levier DISP/MENU en position MENU.
Lors de la première mise sous tension, la page CCU MENU
s'affiche.
Si <OUTPUT FORMAT1> t SDI-OUIT4 t MONITOR est
réglé sur C (aucun caractère n'est ajouté), vous pouvez
maintenir le levier DISP/MENU en position MENU pendant 3
secondes pour forcer l'affichage de CCU MENU.
Pour afficher la page CCU MENU
En mode d'affichage de menu, tournez le bouton CONTROL
pour déplacer la flèche (,) sur TOP dans le coin supérieur
droit de la page de menu, puis appuyez sur le bouton
CONTROL. La page CCU MENU montrant la configuration de
menu s'affiche.
* * C C U M EN U * *
S Y S T EM C ON F IG
V I D E O/ M ON I TO R
A U D I O/ I NT E RC OM
M A I N TE N AN C E
F I L E
N E T W OR K
D I A G NO S IS
Nom du menu
SYSTEM CONFIG
VIDEO/MONITOR
AUDIO/INTERCOM
Description
Réglages de format du signal
d'entrée/de sortie et réglages
relatifs au système
Réglages relatifs à la vidéo
Réglages relatifs à l'audio et à
l'interphone
Nom du menu
MAINTENANCE
FILE
NETWORK
DIAGNOSIS
Pour sélectionner un élément dans CCU MENU
Tournez le bouton CONTROL pour déplacer la flèche (,)
vers l'élément de menu souhaité, puis appuyez sur le bouton
CONTROL. La page récemment visualisée dans le menu
sélectionné s'affiche.
Pour modifier la page affichée
1
Tournez le bouton CONTROL pour déplacer la flèche
(,) vers le numéro de page, puis appuyez sur le bouton
CONTROL.
La flèche (,) se transforme en point d'interrogation (?)
clignotant.
<CA MERA I/F >
CA BLE TYPE : FIB ER C AMER A CA BLE
FI BER TRAN SMIT RATE : H IGH
OP TICA L SI GNAL
BA RS : OFF
TE ST : TES T1
ST ARTU P VI DEO S IGNA L: G RAY
2
Tournez le bouton CONTROL pour obtenir la page
souhaitée, puis appuyez sur le bouton CONTROL.
Le point d'interrogation (?) redevient une flèche (,). Les
éléments de la page peuvent désormais être sélectionnés
et modifiés.
Pour modifier un réglage d'élément de menu
Si un point d'interrogation (?) s'affiche à côté du numéro de
page, appuyez sur le bouton CONTROL pour restaurer la
flèche (,). Les éléments de la page peuvent désormais être
sélectionnés et modifiés.
1
Tournez le bouton CONTROL pour déplacer la flèche vers
l'élément souhaité, puis appuyez sur le bouton
CONTROL.
La flèche (,) se transforme en point d'interrogation (?)
clignotant.
2
Tournez le bouton CONTROL pour modifier le réglage.
Pour annuler un réglage modifié
Placez le levier CANCEL/ENTER sur la position CANCEL
avant d'appuyer sur le bouton CONTROL. L'élément
revient à son réglage actuel.
11
Description
Réglages de configuration de la
CCU
Réglages relatifs au fichier CCU
Réglages relatifs au réseau
Affiche l'état de l'unité.
Clignotant
?S01 TOP
: O FF
