8- Mise En Service - Chaffoteaux & Maury Nexia Série Notice D'installation Et D'emploi

8 Mise en service
8.1 - MISE EN PRESSION
Circuit sanitaire
- ouvrir le robinet d'eau froide 34 (fig. 14) sur la barrette robinetterie ;
- purger l'installation en puisant aux différents robinets d'eau chaude.
Circuit chauffage
- vérifier que les robinets départ chauffage 31 (fig. 14), retour chauffage 35 (fig. 14) sont bien ouverts ;
- ouvrir les 2 robinets de remplissage et d'isolement 36 (fig. 14) ;
- refermer ces robinets lorsque l'aiguille du manomètre 27 (fig. 14) est supérieure à la pression déterminée au § 3 ;
- purger l'installation et la chaudière et rétablir la pression.
Circuit gaz
- ouvrir le robinet d'arrivée de gaz 33 (fig. 14) ;
- purger le circuit gaz.
- vérifier les étanchéités, sur toute la ligne gaz .
8.2 - REGLAGES
La chaudière est livrée réglée, by-pass ouvert 4 tours, TA coupe pompe, puissance maxi, fonctionnement modulant. Si
l'installation le nécessite, il est possible d'effectuer des réglages particuliers (fig. 17).
DÉBIT DU CIRCUIT CHAUFFAGE
Réglage du by-pass circuit chauffage
La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des
caractéristiques de l'installation.
Agir sur la vis d (fig.14) de réglage du by-pass, visible sous la barrette hydraulique (dévisser pour ouvrir) afin d'adapter la
hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes du diagramme (fig. 15).
Repérage des courbes sur le diagramme :
(fig. 15)
- b-p F : by-pass fermé.
- 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours
- b-p O : by-pass ouvert en grand.
33
31
1
3
0 27
4
35
34
36
d
m CE
5
4
3
2
1
0
0 100

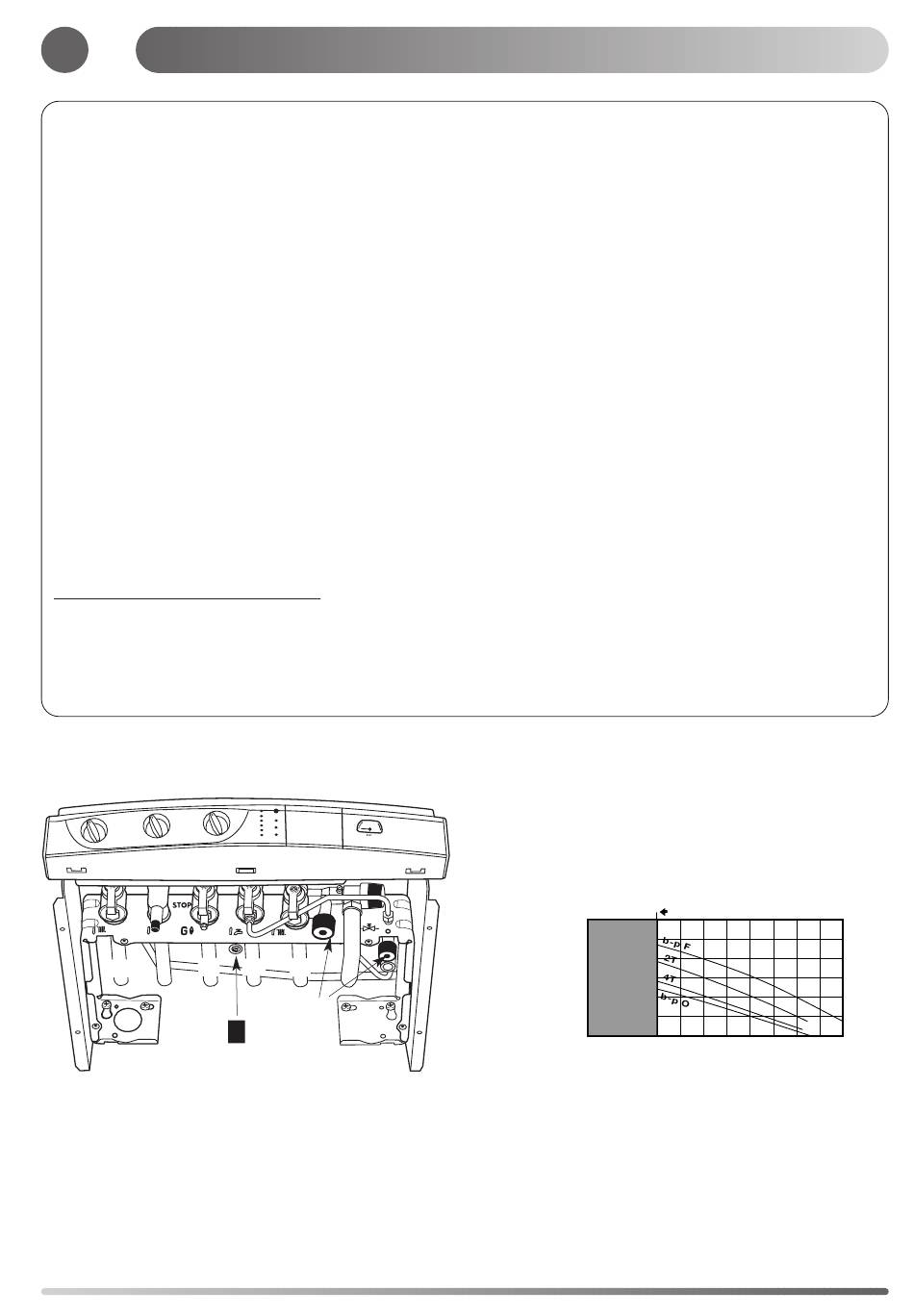

Fig. 14
Débit mini. (robinets thermostatiques fermés)
200 300 400 500 600 700 800 900 1000 1100 l/h
Fig. 15
7
