Sommaire
1- Description ....................................................................2
2- Caractéristiques dimensionnelles .................................3
3- Caractéristiques hydrauliques ......................................3
4- Conditions d'installation ................................................4
5- Pose de la barrette robinetterie et des pattes................5
6- Pose de la chaudière ....................................................5
7- Raccordements électriques ..........................................6
8- Mise en service .............................................................7
9- Montage de l'habillage ..................................................9
10- Changement de gaz ....................................................10
11- Codes défauts - Informations ......................................10
1

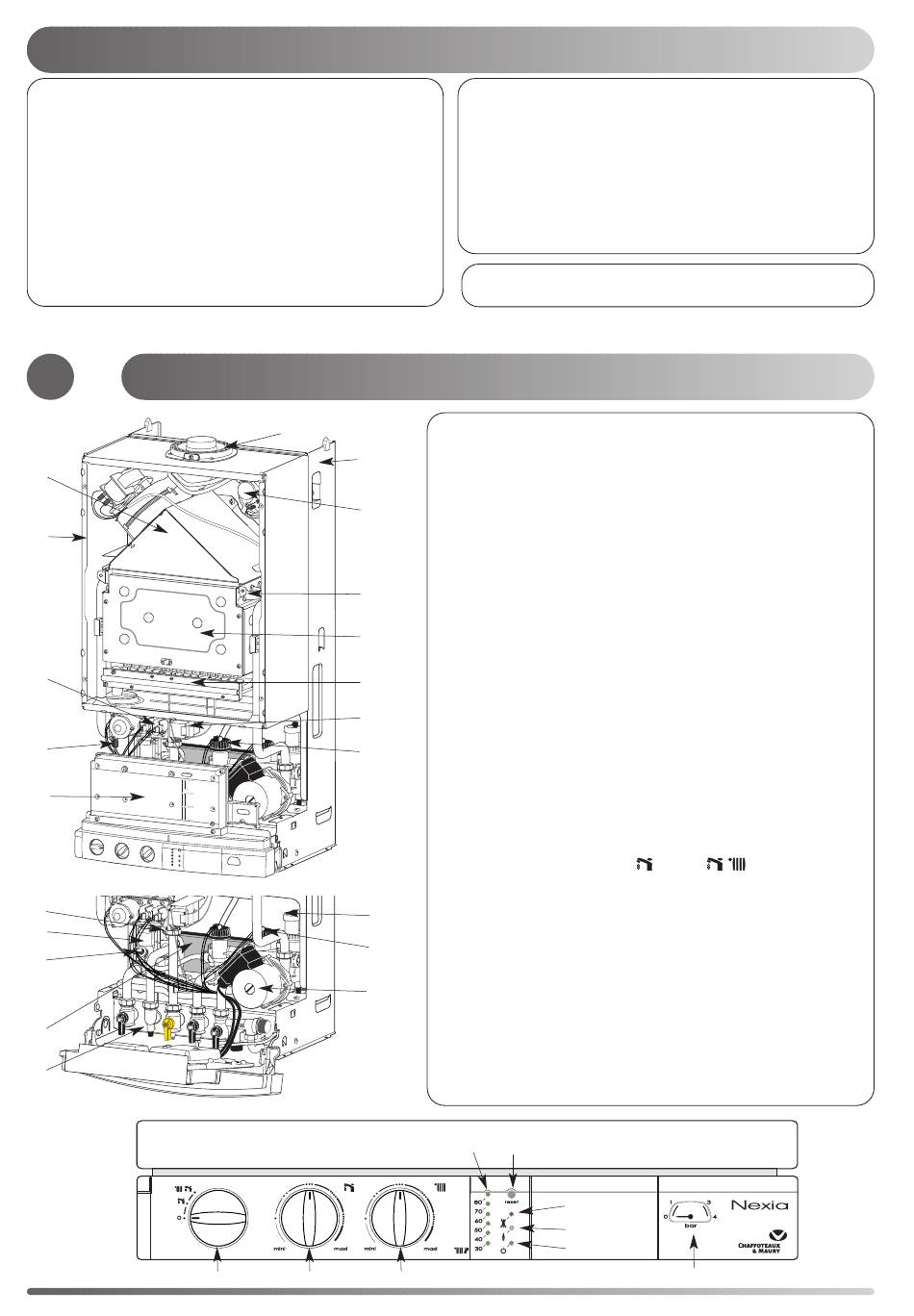

Description
3
2
7
13
12
Fig.1
15
17
16
18
28
Fig.2
Fig.3
2
NOTICE DESTINEE A L'INSTALLATEUR
K
1
14
4
5
6
29
10
8
9
11
19
20
Page
12- Commandes ...............................................................11
13- Conduite .....................................................................12
14- Entretien .....................................................................13
16- La garantie .................................................................13
17- Conseils pratiques .....................................................13
18- Incidents de fonctionnement ......................................14
19- Caractéristiques techniques ......................................15
Cette notice d'installation et d'emploi est
destinée aux appareils installés en France
1.- châssis en tôle d'acier
2.- caisson étanche
3.- hotte d'extraction avec extracteur monovitesse
4.- échangeur principal en cuivre
5.- chambre de combustion
6.- brûleur multigaz en acier inoxydable comportant :
•
une nourrice démontable équipée des injecteurs
•
deux électrodes d'allumage
•
une électrode de détection de flamme
7.- partie gaz comprenant :
•
deux électrovannes de sécurité
•
une électrovanne de régulation
8.- dégazeur automatique
9.- débistat chauffage
10 - débistat eau chaude sanitaire
11.- circulateur
12.- boîtier électronique
13.- sécurité de surchauffe
14.- pressostat de contrôle d'évacuation des produits de combustion
15.- thermistance eau chaude sanitaire
16.- thermistance chauffage
17.- vanne distributrice
18.- échangeur sanitaire à plaques en acier inoxydable.
19. - commutateur : VEILLE O / ETE
20.- bouton de réglage température eau chaude sanitaire
21.- bouton de réglage température chauffage
22.- indicateur de température chauffage et incidents de fonctionnement
23.- voyant vert de mise sous tension
24.- voyant orange de fonctionnement brûleur
25.- voyant rouge de mise en sécurité
26.- bouton poussoir de réarmement
27.- manomètre circuit chauffage
28.- barrette robinetterie
29.- allumeur.
K.- fixation du kit d'évacuation (voir notice du kit)
26
22
21
/ HIVER
25
24
23
27
