4. Maintenez le porte prisme B par ses dentures et tirez-le hors de son support C.
B
5. Lors de l'installation du prisme, notez que le support B possède un trou E et que la roue d'entrainement
bleue D dispose d'un aimant F embarqué. Glissez le support de prisme B dans son clip C de façon à ce
que le trou E soit en face de l'aimant F lorsque les dents du support et celles de la roue d'entrainement
s'emboitent.
6. Vérifiez que le support de prisme est correctement fixé.
7. Si aucun entretien supplémentaire n'est nécessaire, réinstallez les capots de la tête comme décrit dans
"Accès à la tête" en page 18 et libérez le blocage de tête avant de remettre sous tension.
22
A
E

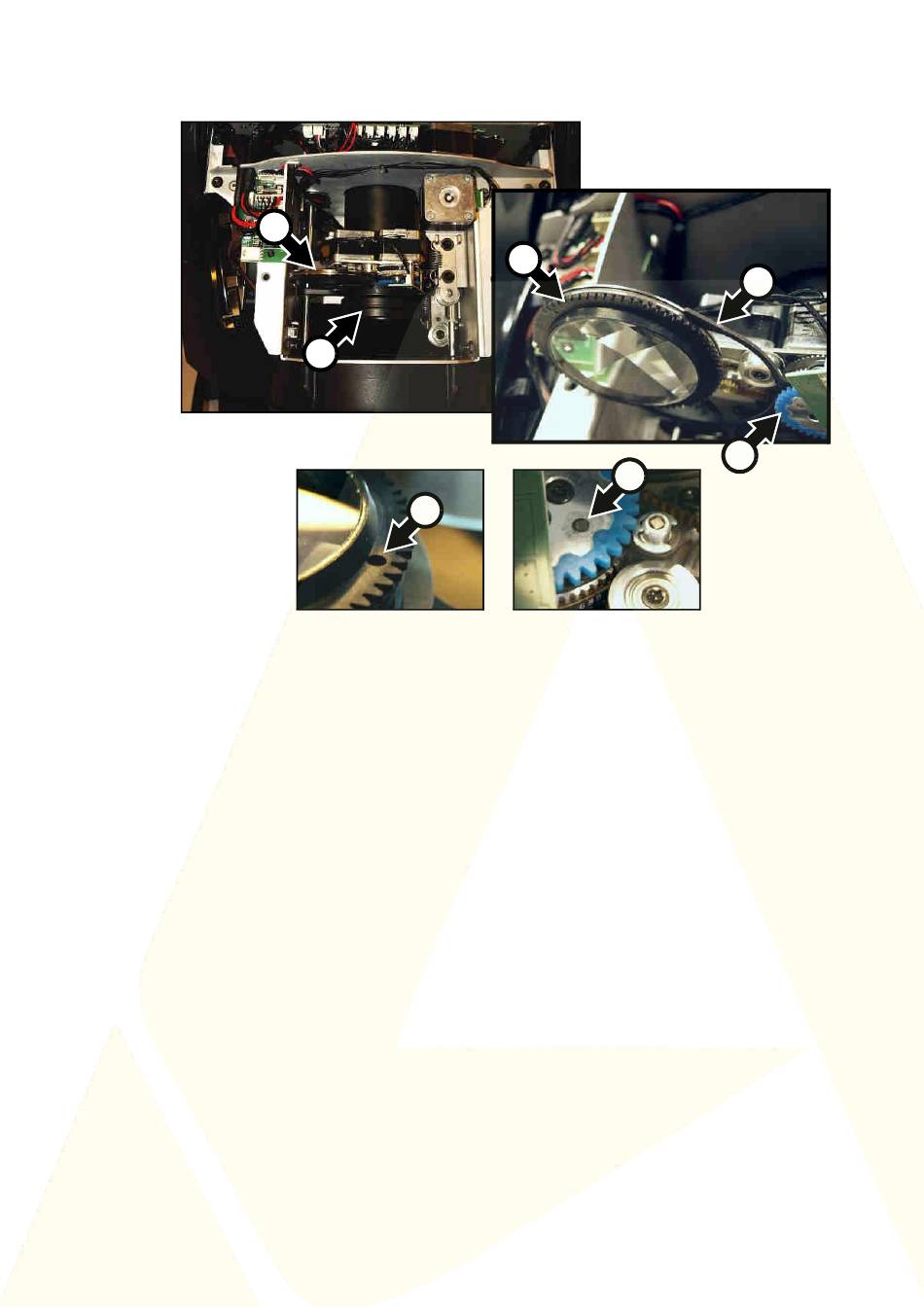

Figure 16: Retrait et installation du prisme
MAC Viper Profile - Manuel d'Installation et Sécurité
B
F
C
D
