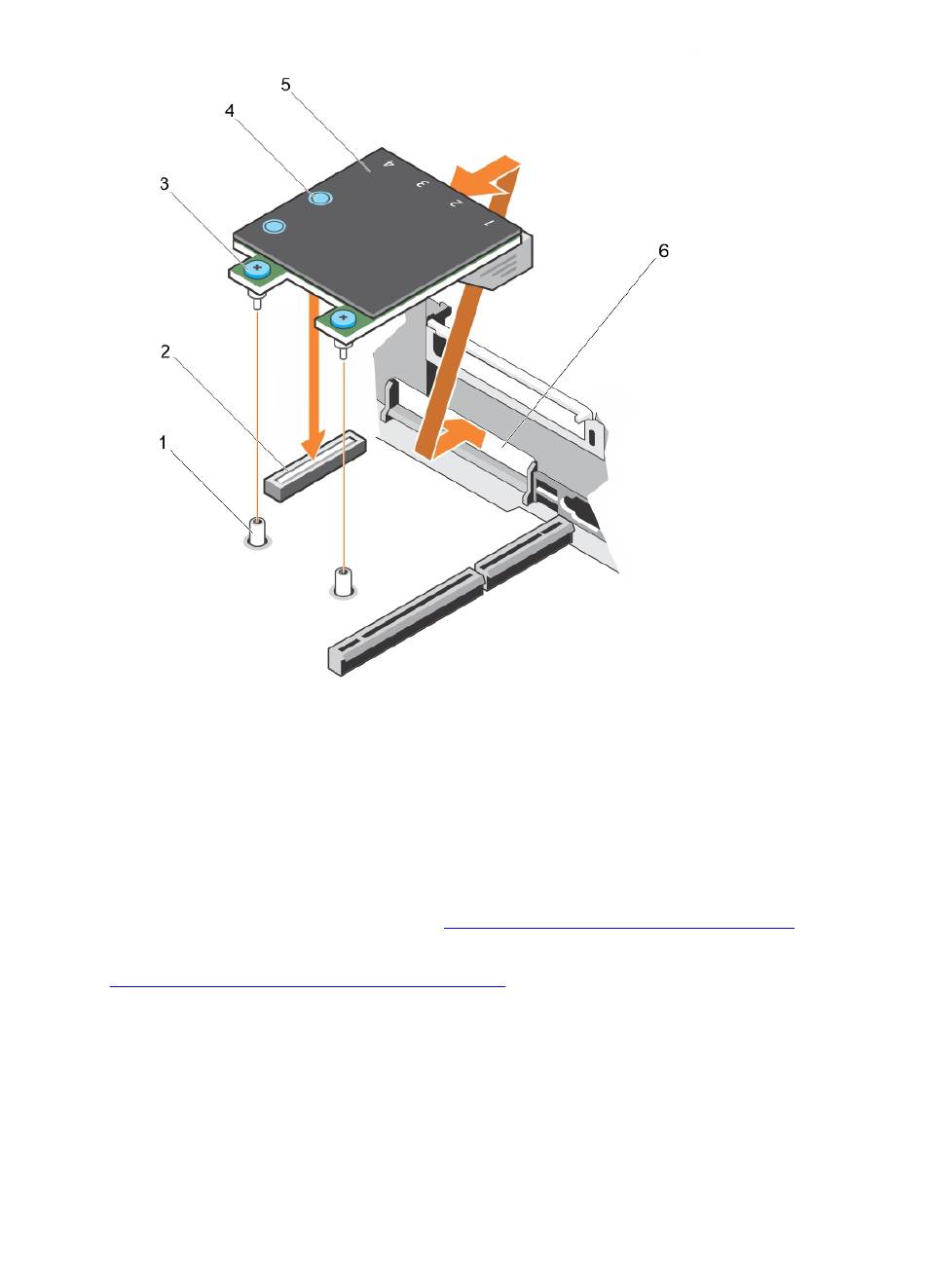

Figure 34. Retrait et installation de la carte fille réseau
1.
support de vis imperdables (2)
3.
vis imperdables (2)
5.
carte fille réseau
1.
Remettez en place la carte fille réseau.
2.
Suivez la procédure décrite dans la section
Pour voir une vidéo sur le retrait et l'installation de la carte fille réseau, scannez ce code QR ou cliquez
ici :
http://www.Dell.com/QRL/Workstation/R7910/NDC
78
2.
connecteur de la carte système
4.
ergot (2)
6.
logement du panneau arrière pour
connecteurs Ethernet
Après une intervention à l'intérieur du
système.
