8.3 Remplacement des couteaux à dénuder
Avertissement !
Danger de mort par électrocution !
Des parties non isolées peuvent être touchées lors des travaux à
l'intérieur de la machine.
◼
Mettre la machine hors tension.
◼ Débrancher le tuyau d'air comprimé de la source d'air com-
primé.
◼ Débrancher la fiche de raccordement.
◼ Ouvrir la face avant et la déposer prudemment.
Prudence !
Risque de blessure dû aux lames tranchantes !
◼
Utiliser une pincette pour le remplacement des couteaux.
◼ Éliminer les couteaux démontés dans un récipient spécial.
Remarque :
Si un couteau doit être remplacé, il faut remplacer l'ensemble des
couteaux présents.
1
2
1

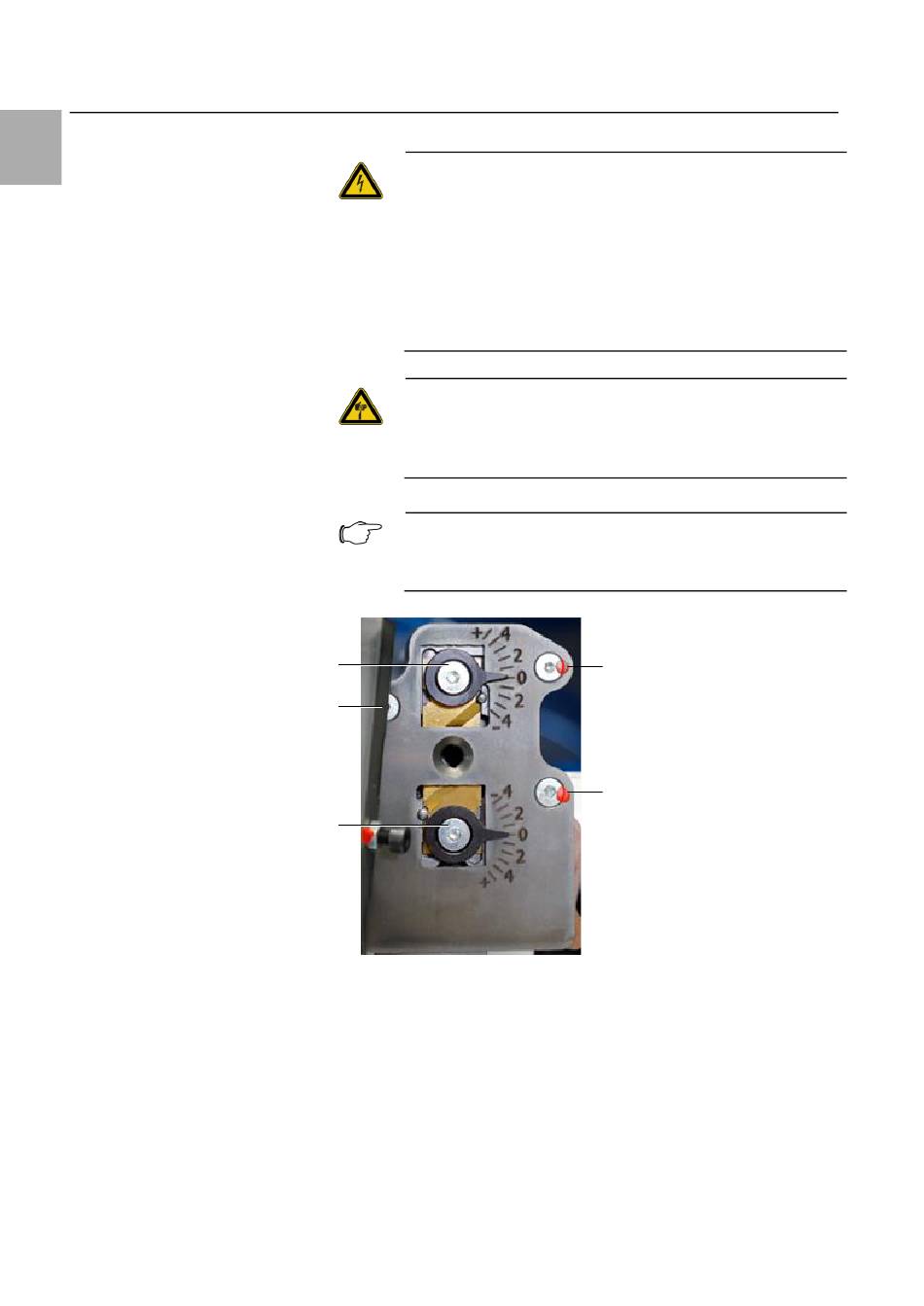

Fig. 17 : unité de dénudage
◼ Enlever les deux vis excentriques (fig. 17, pos. 1) (clé à six pans creux 2,5 mm).
◼ Desserrer les vis de fixation (fig. 17, pos. 2) (clé à six pans creux 2,0 mm) et enle-
ver le couvercle.
◼ Remplacer les couteaux présents par des nouveaux.
2
2
