Machine à dénuder et à sertir les câbles R8-I Rittal

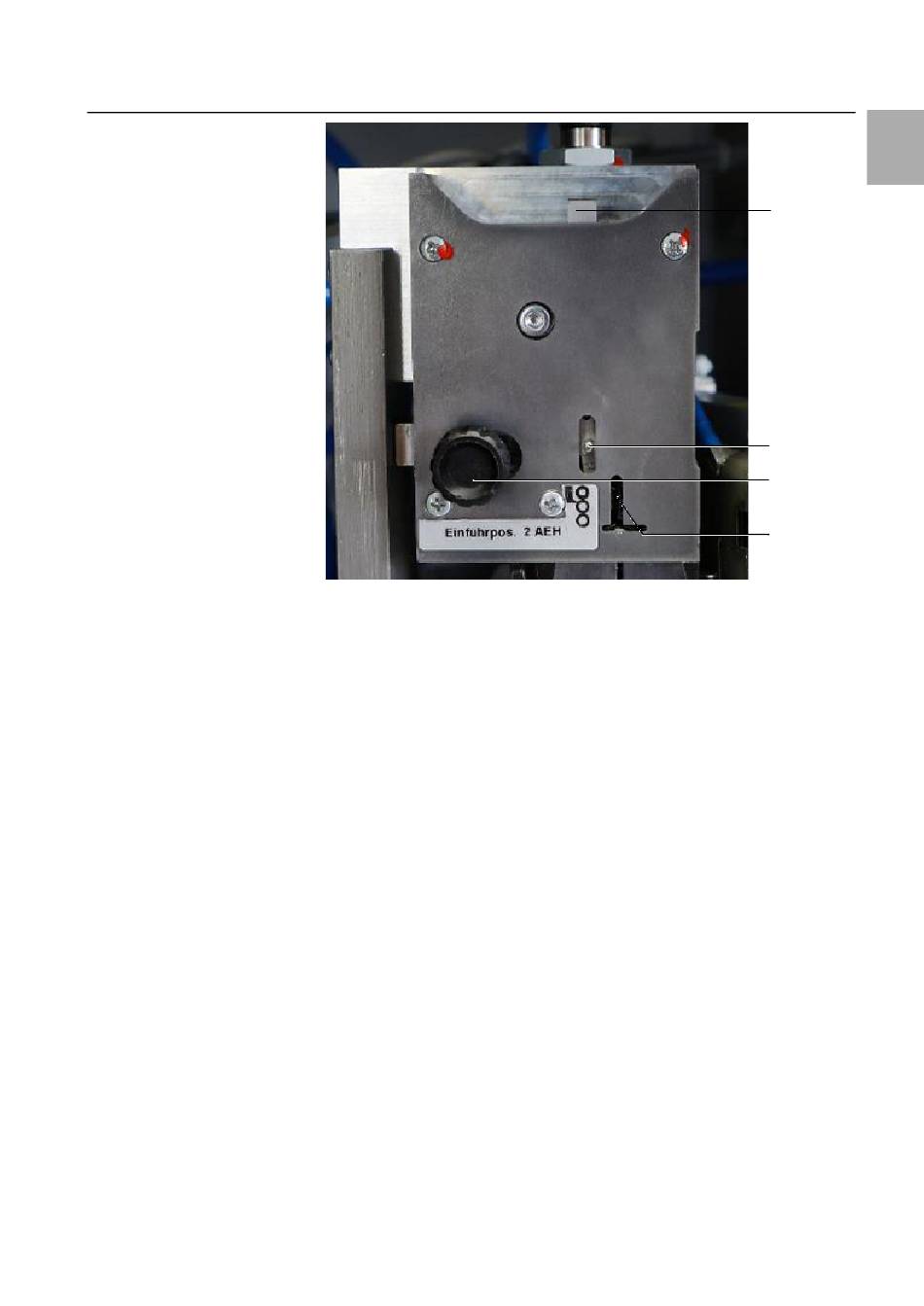

Fig. 5 : unité de transport
Légende
1 Poussoir de transport
2 Goupille du levier de transport
3 Bouton de déverrouillage
4 Position de l'embout en-dessous du levier de transport
◼ Pousser le bouton de déverrouillage (fig. 5, pos. 3) vers la droite.
◼
Introduire la bande jusqu'à ce que l'embout se trouve en-dessous du levier de
transport (fig. 5, pos. 4).
◼ Relâcher à nouveau le bouton de déverrouillage.
◼ Pousser 1x le poussoir de transport (fig. 5, pos. 1) et ainsi la goupille du levier de
transport (fig. 5, pos. 2) vers le bas jusqu'à ce qu'il y ait deux embouts en-dessous
du levier de transport.
◼ Vérifier la bonne position en tirant délicatement sur la bande d'embouts.
◼ Fermer et verrouiller la face avant.
◼ Enrouler la bande d'embouts déroulée.
5.2 Mise en place du cône d'introduction
Le cône d'introduction doit être remplacé dans les occasions suivantes :
– lorsqu'un câble avec une autre section doit être traité.
Des sections de câble sont attribuées à chaque lettre :
– A = 0,5 – 0,75 mm²
– B = 1 – 1,5 mm²
– C = 2,5 mm²
Conserver le cône d'introduction dans un lieu approprié à proximité de la machine.
◼ Démonter le cône d'introduction.
◼ Insérer le nouveau cône d'introduction jusqu'à ce qu'un clic retentisse.
5.3

Remplacement de la bobine d'embouts

◼ Tourner le verrouillage de la face avant pour l'ouvrir.
5 Réglage de la machine
Sous réserve de modifications techniques
FR
1
2
3
4
13
