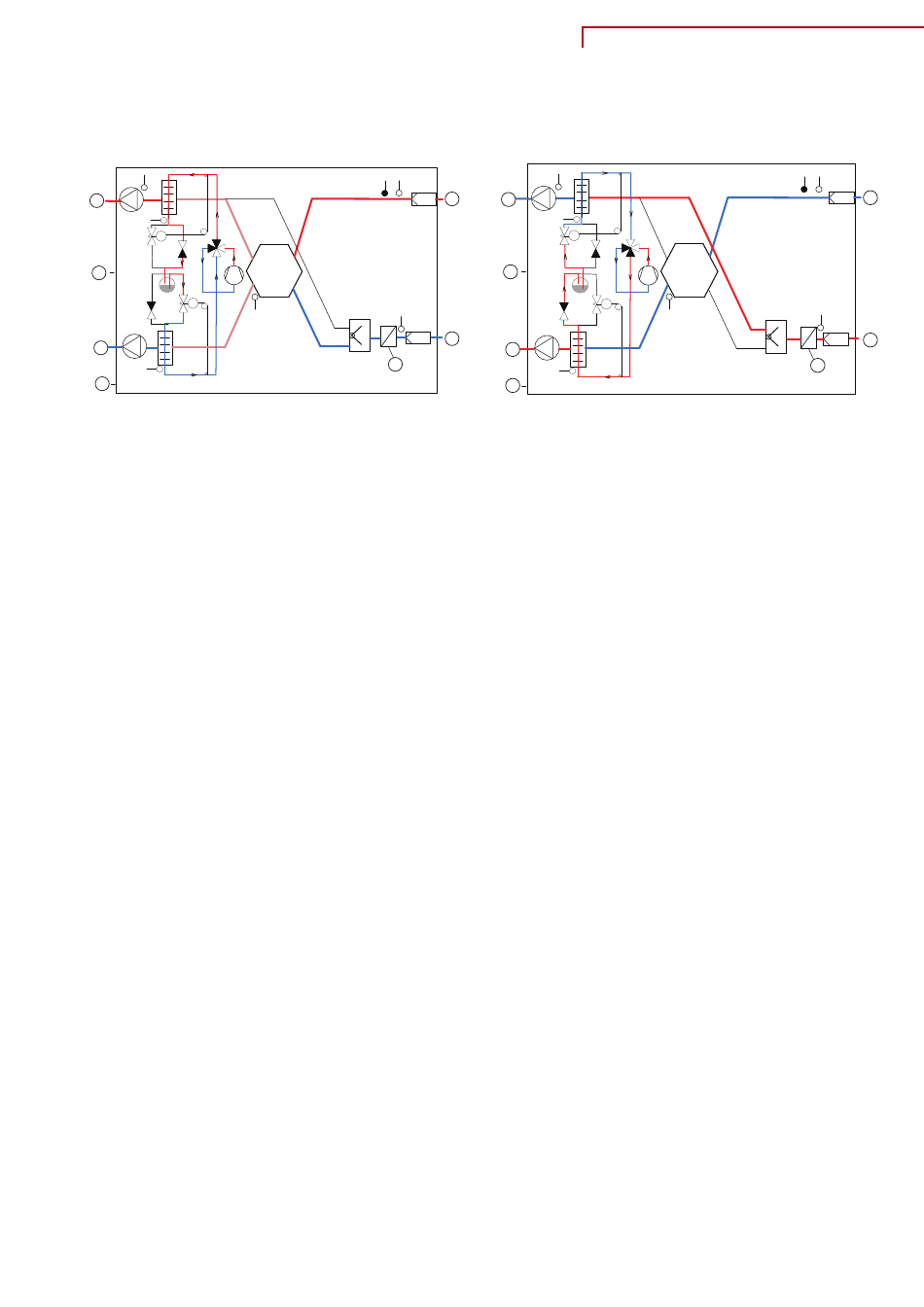

Diagramme de fonctions

Fonction chauffage
T2
2
T5
TC
6
TC
T4
4
T6
5
Raccordements
1. Air extérieur
2. ↳ Air d'alimentation
3. ↳ Air d'extraction
4. Air vicié
5. Évacuation de l'eau de condensation
6. Prise d'alimentation
7. Bougies de préchauffage (protection antigel)
Automatisme
T1: Capteur air extérieur
T2: Capteur air d'alimentation
T4: Capteur air vicié
T5: Capteur condensateur
T6: Capteur évaporateur
T10: Capteur air d'extraction (température ambiante)
RH: Capteur humidité
RH
T10
3 2
6
T1
1
4
7
5
Combi 302 Polar (Francais)
Fonction rafraîchissement
T2
T5
TC
TC
T4
T6
BY NILAN
RH
T10
3
T1
1
7
