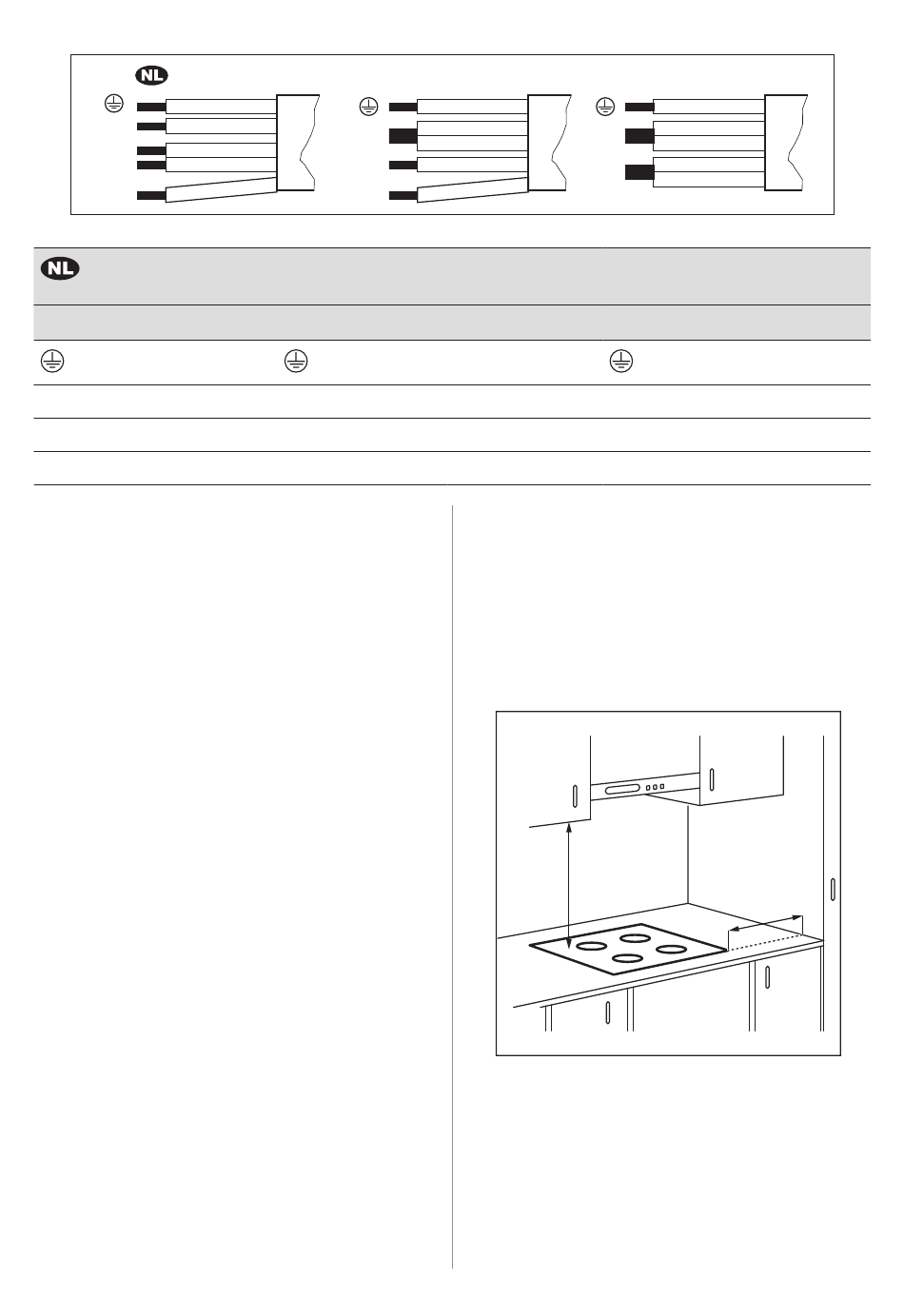

220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Verd - groc
N Blau i blau
L1 Negre
L2 Marró
3.4 Col·locació de la junta -
Instal·lació encastada
1. Netegeu els rebaixos de la placa.
2. Talleu la tira de
segellar 3x10 mm subministrada en
quatre tires. Les tires han de tenir la
mateixa llargada que els rebaixos.
3. Talleu els extrems de les tires en un
angle de 45°. Haurien d'encaixar bé en
els extrems dels rebaixos.
4. Enganxeu les tires als rebaixos. No les
estireu. No uniu els extrems de les tires
l'un sobre l'altre.
Després de muntar la placa, segelleu amb
silicona l'espai que queda entre la
vitroceràmica i el taulell. Assegureu-vos que
la silicona no va per sota de la ceràmica de
vidre.
3.5 Segellat - Instal·lació a la part
superior
1. Netegeu la placa al voltant de la zona
encastable.
2. Enganxeu la tira per a
segellar 2x6 mm subministrada a l'extrem
inferior de la placa per l'extrem exterior
de la vitroceràmica. No l'estireu.
Assegureu-vos que els extrems de la tira
de segellar l'heu col·locada al mig d'un
costat de la placa.
3. Afegiu alguns mil·límetres a la longitud
quan talleu la tira de segellar.
8 CATALÀ
400V2N~
N
L1
L2
Connexió bifàsica: 400 V2N~
5x1,5 mm² o 4x2,5 mm²
Verd - groc
N Blau i blau
L1 Negre
L2 Marró
N
L
Connexió monofàsica: 220 -
240 V~
5x1,5 mm² o 3x4 mm²
N
L
4. Ajunteu els dos extrems de la tira de
segellar.
3.6 Muntatge
Si instal·leu el fogó sota una campana,
consulteu les instruccions d'instal·lació de la
campana per a la distància mínima entre els
aparells.
min.
500mm
Si heu instal·lat l'aparell a sobre d'un calaix,
durant el procés de cocció la placa de
ventilació pot escalfar els objectes que hi
hàgiu desat.
220-240 V~
Verd - groc
Blau i blau
Negre i marró
min.
50mm
