H05V2V2-Fder kan modstå en temperatur
på 90 °C eller højere. En enkelt ledning
skal have et minimalt tværsnit i
overensstemmelse med nedenstående
tabel. Tal med dit lokale servicecenter.
Tilslutningskablet må kun udskiftes af en
autoriseret elektriker.
ADVARSEL!
Alle elektriske tilslutninger skal udføres af
en autoriseret elektriker.
FORSIGTIG!
Forbindelser via kontaktstik er forbudt.
FORSIGTIG!
Undlad at bore eller lodde
ledningsenderne. Det er forbudt.
FORSIGTIG!
Undlad at tilslutte kablet uden
kabelendehætte.

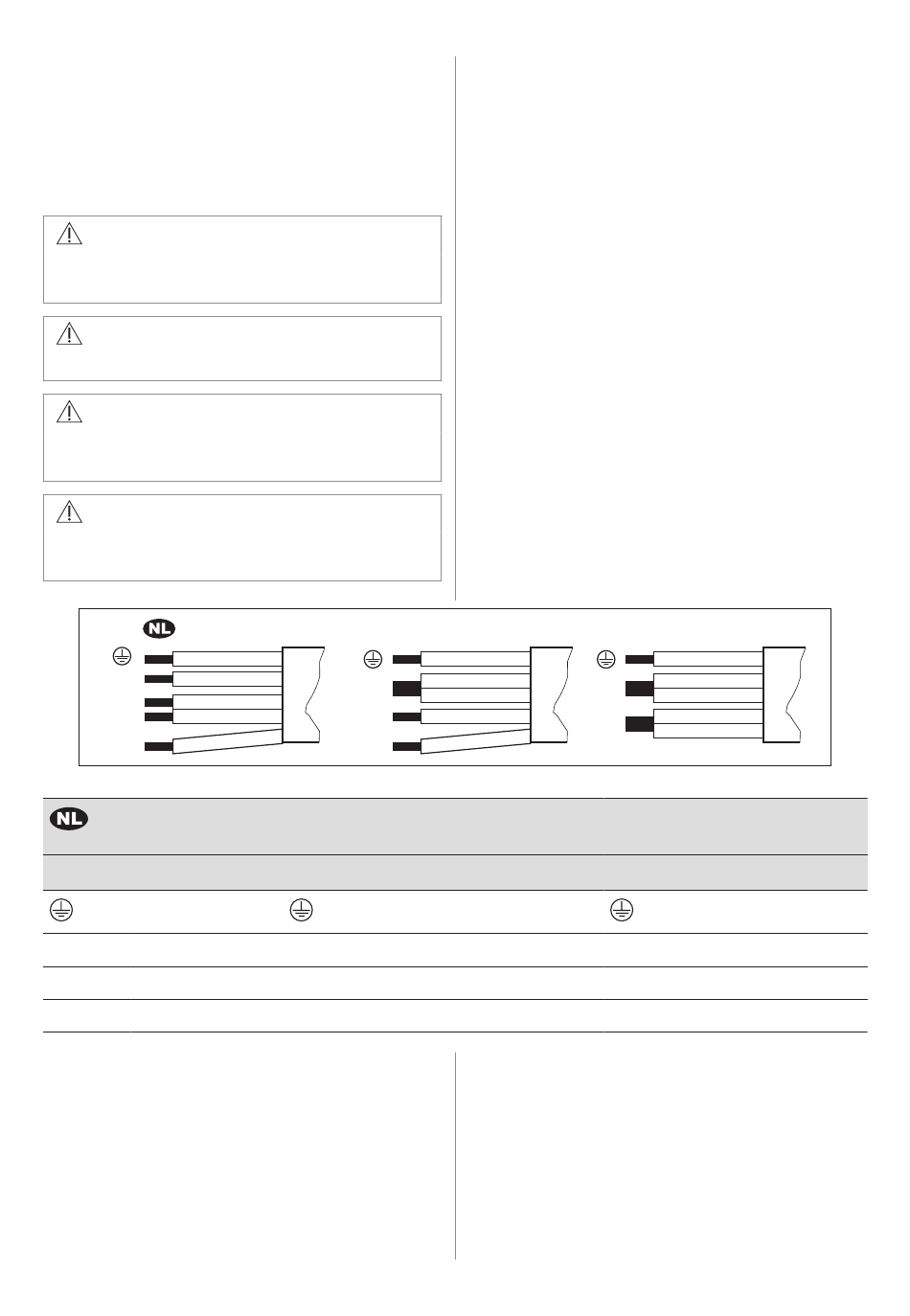

220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Grøn - gul
N Blå og blå
L1 Sort
L2 Brun
3.4 Fastgørelse af pakningen -
Integreret installation
1. Rengør falserne på bordpladen.
2. Skær den medfølgende 3x10 mm
pakningsliste i fire stykker. Stykkerne skal
have samme længde som falsen.
30 DANSK
400V2N~
N
L1
L2
To-faset forbindelse:400 V2N~
5x1,5 mm² eller 4x2,5 mm²
Grøn - gul
N Blå og blå
L1 Sort
L2 Brun
Enfaset forbindelse
1. Fjern hætten fra sorte, brune og blå
ledninger.
2. Fjern en del af isoleringen af de brune,
sorte og blå kabelender.
3. Forbind enderne af sorte og brune kabler.
4. Sæt en ny hætte på enden af den delte
ledning (specialværktøj påkrævet).
5. Forbind enderne af to blå kabler.
6. Sæt en ny hætte på enden af den delte
ledning (specialværktøj påkrævet).
To-faset forbindelse
1. Fjern hætten fra de blå ledninger.
2. Fjern en del af isoleringen af de blå
kabelender.
3. Forbind enderne af to blå kabler.
4. Sæt en ny hætte på enden af den delte
ledning (specialværktøj påkrævet).
N
L
Enfaset forbindelse: 220 -
240 V~
5x1,5 mm² eller 3x4 mm²
N
L
3. Skær enderne af stykkerne af i en vinkel
på 45°. De skal passe præcist i hjørnerne
af falserne.
4. Fastgør listerne til falsen. Stræk ikke i
stykkerne. Bind ikke enderne af stykkerne
over hinanden.
220-240 V~
Grøn - gul
Blå og blå
Sort og brun
