Position sur l'axe horizontal
Cette partie traite de la configuration de l'échelle horizontale, de la position, du mode de mis à jour de la forme
d'ondes, du zoom, et du mode X-Y.

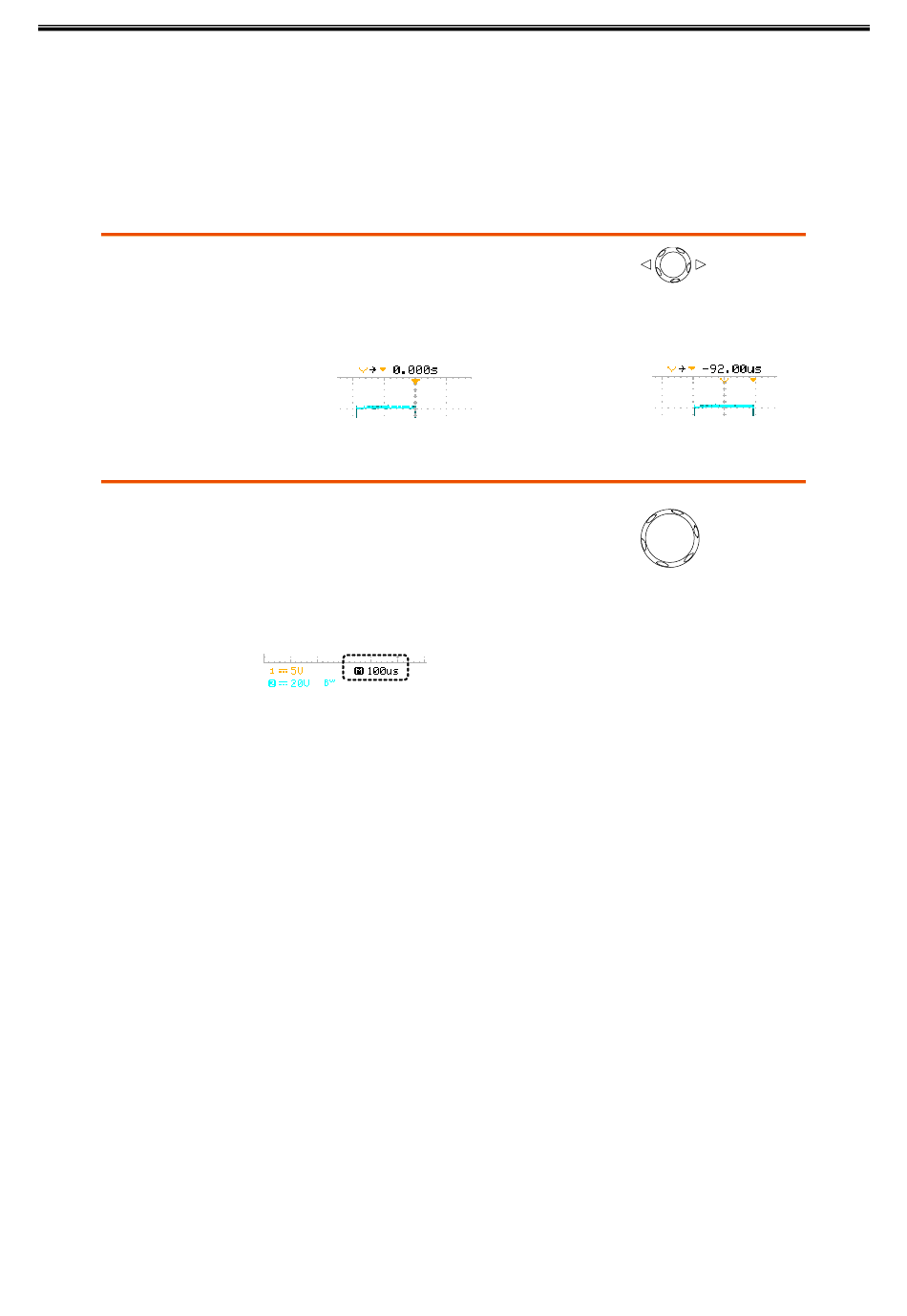

Déplacement horizontal de la forme d'onde
Procédure
Sélection de l'échelle horizontale
Sélection de l'échelle
horizontale
Le bouton de position horizontale déplace la forme
d'ondes vers la gauche ou vers la droite.
L'indicateur de position en haut de l'écran indique
le centre et la position actuelle.
Centre
Pour sélectionner la base de temps (échelle), tournez
le bouton TIME/DIV vers la gauche (basse) ou vers
la droite (rapide).
Gamme
1ns/Div ~ 50s/Div, par pas de 1-2.5-5-10
L'indicateur de base de temps en bas de l'écran met à jour l'échelle horizontale en
cours.
MANUEL D'UTILISATION
Déplacement vers la droite
TIME/DIV
55
