Pour ajuster la position horizontale du plateau de la
plateforme, utiliser les 2 vis d'ajustement. Ce réglage
est à faire plateforme chargée ! Ne pas oublier de
bloquer les vis d'austement à l'aide des contre-écrous
une fois l'opération terminée.
Attention : La plateforme ouverte doit reposer sur les
2 vis d'ajustement !
Après le réglage de l'inclinaison, les quelques points
suivants sont à contrôler dans le mécanisme:
Un jeu de 2 mm est nécessaire entre les
crochets et le coulisseau. Il peut être
réglé en déplaçant le contacteur S11m.
Le contacteur S11p doit être bien pressé
lorsque la plateforme est ouverte (bruit de
clic). Ajuster si nécessaire.
Le contacteur S11o doit être pressé
lorsque la plateforme est complètement
fermée. Ajuster si nécessaire.
Un
jeu
minimum
nécessaire entre le coulisseau et le
support (voir photo). Il est possible de le
régler en modifiant la longueur des
rotules. Il est important de contrôler et
régler ce jeu pour que la charge ne soit
pas concentrée sur la partie mécanique
lorsque la plateforme est ouverte, mais
bien sur les vis d'ajustement !
Si les bras de sécurité ne sont pas
horizontaux, desserrer les vis montrées
sur l'illustration régler les bras puis
resserrer les vis.

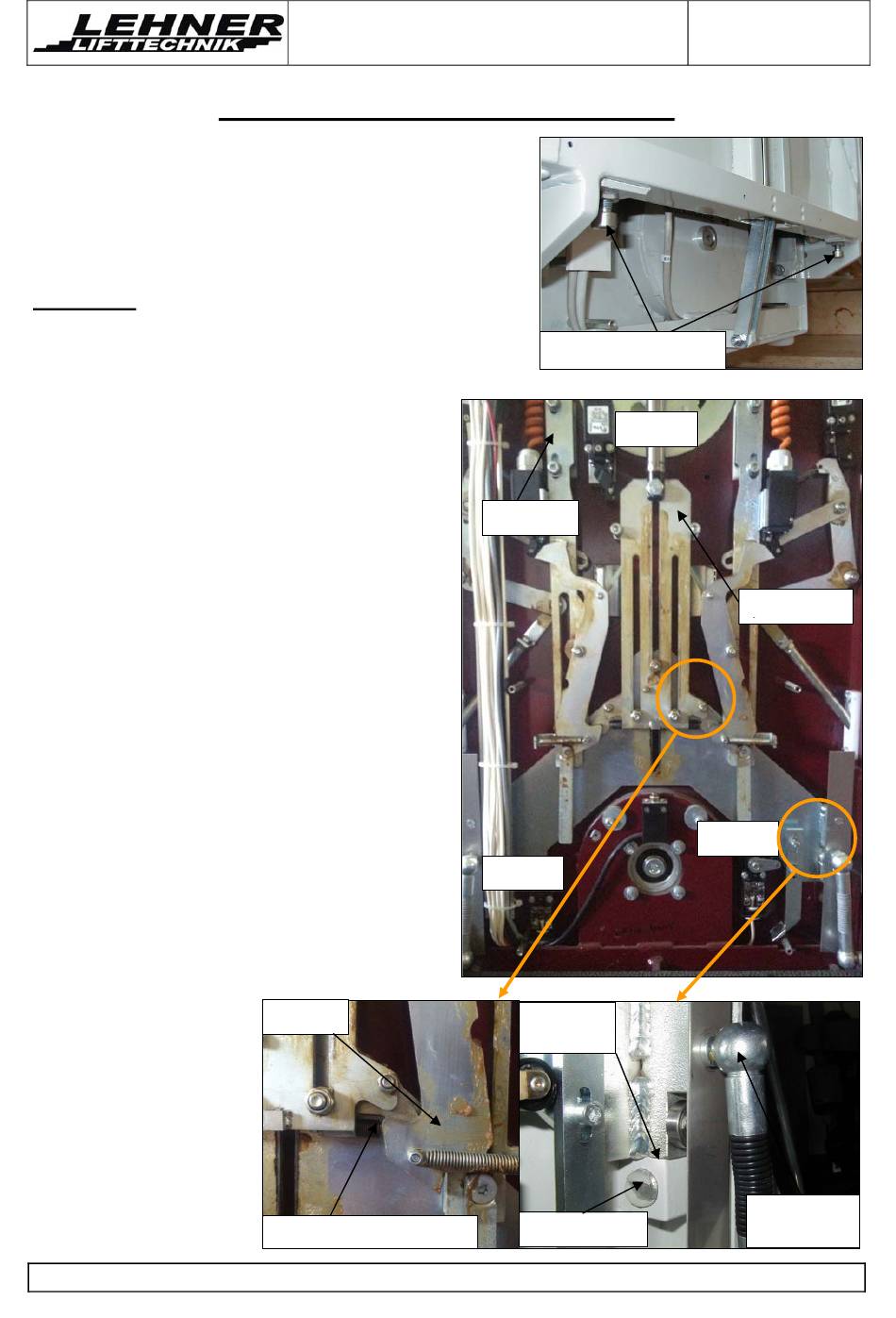

Plate-forme monte-escalier Stratos
STRATOS
Réglage de l'inclinaison du plateau
de
1-2
mm
Croche
Jeu de 2 mm nécessaire
Manuel d'installation
Vis d'ajustement
Biellette
est
S11p
Jeu de
1-2 mm
Palier
Édition 07/2017
S11m
Coulisseau
S11o
Rotules de
lisaison
