Un afficheur alphanumérique 8 digits à forte luminosité visualise l'ensemble des paramètres de la protection.

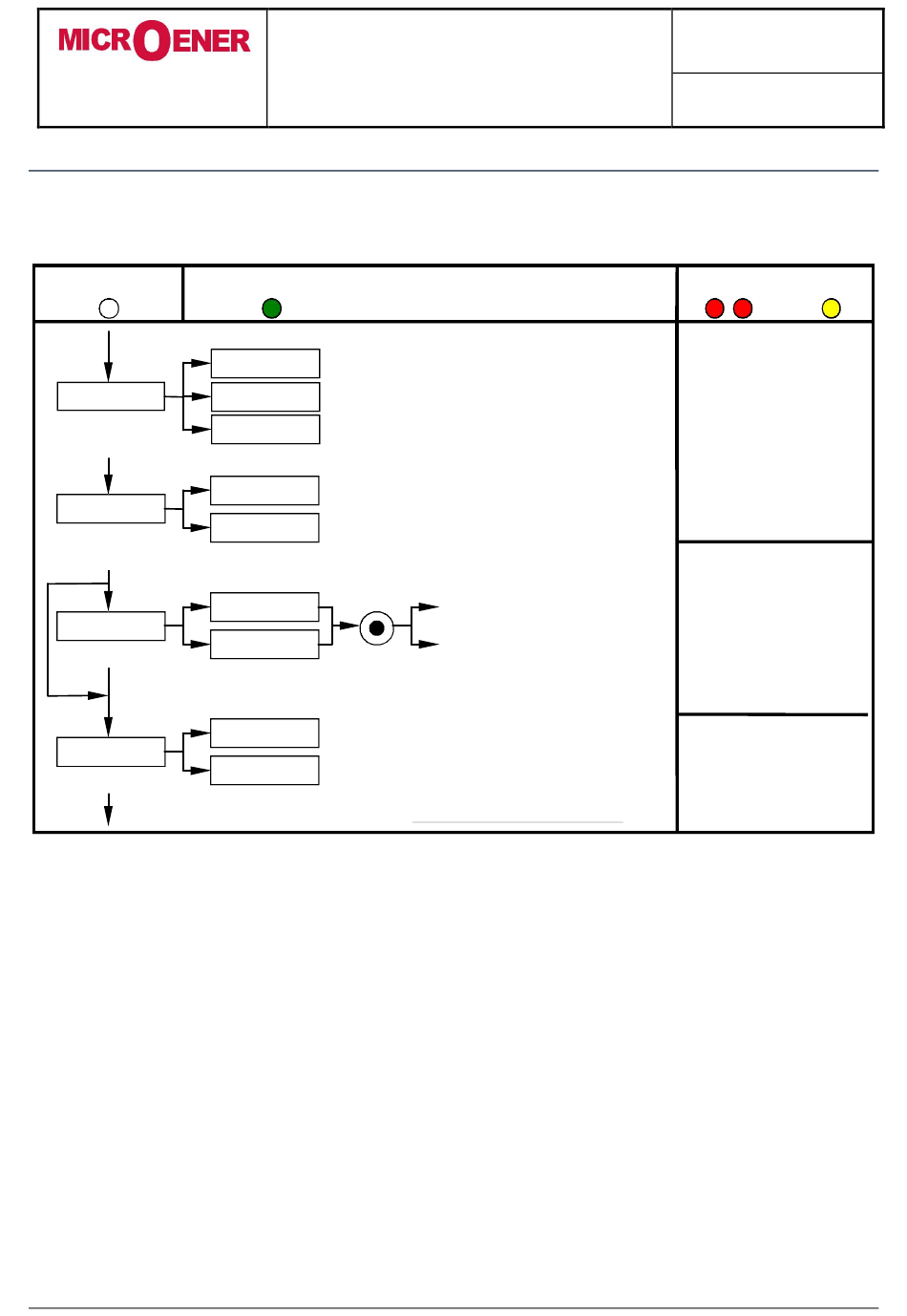

Fig.2
MODE
MEASURES
Visualisation
des mesures
SET DISP
Visualisation des
réglages
(*)
PROGR
Programmation
TEST PRG
Test fonctionnel
(*)
Relais de Tension et de
Fréquence
SELECT
Mesures instantanées
ACT MEAS
Enregistrements du dernier défaut
LASTRIP
Nombre de déclenchements pour chaque fonction
TRIP NUM
Visualisation des réglages
SETTINGS
Visualisation de la configuration des relais de sortie
FRELAY
PROG
SETTINGS
FRELAY
Test fonctionnel sans déclenchement des relais
W/O TRIP
WithTRIP
Test fonctionnel avec déclenchement des relais
(*) Accessible si la tension est nulle
UM30/A

L'afficheur

Réglage des paramètres
Configuration des relais de sortie
N° MU-0020-FR
Rev. 8
Pag. 11 / 31
+ - ENTER
Défilement
des sous-menus avec
les boutons
"+" "-"
Défilement
des paramètres
avec SELECT
Modification
des paramètres
avec les boutons "+" "-"
Validation des réglages
avec ENTER
Mise en route du test
fonctionnel par appui
sur le bouton ENTER
